摘要 在强暴雨天气下,输电线路复合悬式绝缘子串易因瞬时降雨强度骤升、雨柱桥接伞裙间隙而导致爬电距离利用率降低,引发输电线路雨闪事故。为研究强暴雨天气下复合悬式绝缘子的交流闪络特性,该文以五种不同伞裙结构的复合绝缘子为试品,进行强降雨条件下的人工淋雨交流闪络试验。结果表明:单位绝缘高度淋雨闪络电压与降雨强度、雨水电导率分别呈负指数幂函数关系,两种影响因素单独作用下的电压梯度降幅分别可达41.9%、43.8%;伞裙直径、伞间距较大的复合绝缘子受降雨强度的影响更为明显,受雨水电导率的影响与其余不同伞形参数的绝缘子基本一致;雨闪电压梯度受复合绝缘子大伞伞裙边沿雨柱最大长度以及雨柱在大伞间空气间隙的平均长度占比的影响;伞间距和伞裙直径较大的复合绝缘子大伞伞裙遮挡作用明显,雨柱难以桥接伞裙间隙,爬距利用率较高,可有效地提升绝缘子耐压水平;临界泄漏电流平均值随降雨强度和雨水电导率的增大而增大。该文可为强暴雨频发地区输电线路绝缘子的选型提供参考。
关键词:强暴雨天气 交流闪络 复合悬式绝缘子 伞形结构 绝缘子选型
随着全球气候变暖,强暴雨天气出现的频率日益升高,输电线路复合悬式绝缘子易因瞬时降雨强度骤升而出现雨闪事故,严重影响电网的安全稳定运行[1]。据报道,2009年,巴西强暴雨天气下复合绝缘子闪络导致巴西18个州和巴拉圭发生大范围停电事故[2]。国内的外绝缘事故中,绝缘子淋雨闪络的比例同样较高。1990年,葛洲坝电厂出现了悬式绝缘子雨闪爆炸事故,造成七台机组跳闸的严重损失;1999—2002年期间,青海地区贵同线多次出现大雨天气下复合绝缘子闪络事故;2004年,山东淄博35 kV李固线发生三相合成绝缘子淋雨闪络事故;2007年,佛山某线路发生复合绝缘子均压环和导线对B相相序牌放电[3]。目前,强暴雨天气下复合绝缘子雨闪事故时有发生,不同伞裙参数下复合悬式绝缘子的交流雨闪特性尚缺乏足够的数据支撑[4]。因此,研究强暴雨天气下复合悬式绝缘子的交流淋雨闪络特性具有重要意义。
目前,国内外学者通过模拟短时降雨条件研究了绝缘子伞裙结构、淋雨率、雨水电导率、绝缘高度、安装角度及表面污秽等因素影响下的绝缘子放电特性。张福增等研究了伞裙结构和淋雨情况对复合绝缘子及瓷支柱绝缘子污雨闪电压的影响,结果表明,伞间距影响污雨柱桥接现象,伞伸出增大爬电距离,淋雨量和雨水电导率对污雨闪电压的影响均呈幂函数关系[5]。梁允等研究了强降雨条件下瓷绝缘子和玻璃绝缘子的交流闪络特性与闪络模型[6]。刘琴等研究了复合支柱绝缘子的外绝缘特性,并发现随着降雨强度的增大,由于雨水冲刷带走表面污秽增多,单位爬距雨闪电压值逐渐降低并趋于饱和[7]。华南理工大学研究团队对高压套管等复合支柱绝缘子进行了人工强降雨试验,得到了伞裙参数、淋雨率、雨水电导率和隔雨伞等因素对支柱绝缘子电场分布及雨闪电压的影响规律[8-11]。刘蕾等研究了空心复合支柱绝缘子的冲击放电特性,结果表明,降雨强度对雷电冲击闪络电压的影响极小,而与操作冲击闪络电压呈负幂指数的关系[12]。
复合悬式绝缘子因防污闪水平较高、机械强度较大等优点被广泛应用于输电线路中[13-14],其杆径和伞裙直径均比大直径复合支柱绝缘子小,且两者的伞裙结构和爬电距离均有明显不同,故悬式绝缘子与支柱绝缘子的雨闪规律不能等同,而目前针对复合悬式绝缘子的淋雨放电规律研究尚少。因此,本文对五种不同伞形参数的复合悬式绝缘子进行强降雨条件下的交流闪络试验,并结合伞裙边沿雨柱长度、仿真模型、电弧发展路径和临界泄漏电流研究降雨强度和雨水电导率对绝缘子交流闪络特性的影响规律。研究结果可为强暴雨频发地区绝缘子的选型及防雨闪措施的选择提供参考。
本文选用的洁净试品绝缘子型号为FXBW-220/100,主要技术参数见表1,符合交流系统装置上的棒形悬式复合绝缘子的技术标准[15]。表1中,D1、D2、D3分别为大、中、小伞裙径;d1、d2、d3分别为大-大、大-中、大-小伞裙间距;n1、n2、n3分别为大、中、小伞裙数量。

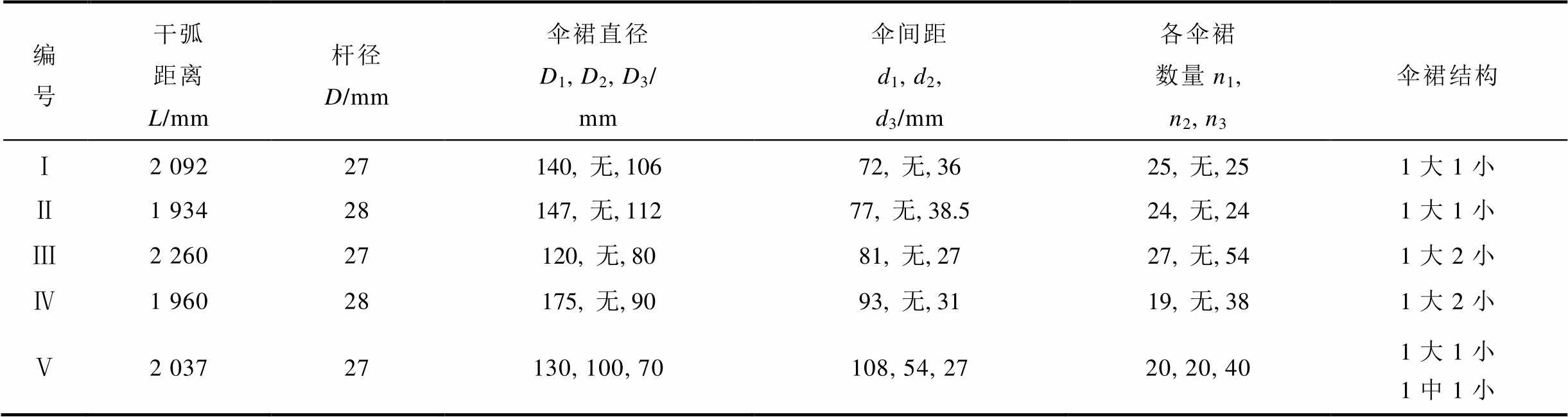

表1 绝缘子主要技术参数
Tab.1 The main technical parameters of insulators
编号干弧距离L/mm杆径D/mm伞裙直径D1, D2, D3/mm伞间距d1, d2, d3/mm各伞裙数量n1, n2, n3伞裙结构 Ⅰ2 09227140, 无, 10672, 无, 3625, 无, 251大1小 Ⅱ1 93428147, 无, 11277, 无, 38.524, 无, 241大1小 Ⅲ2 26027120, 无, 8081, 无, 2727, 无, 541大2小 Ⅳ1 96028175, 无, 9093, 无, 3119, 无, 381大2小 Ⅴ2 03727130, 100, 70108, 54, 2720, 20, 401大1小1中1小
强降雨条件下的交流闪络试验在输变电装备技术全国重点实验室的人工气候室中进行,试验电源采用符合IEC标准的YDTW-500 kV/2 000 kV·A工频试验变压器[16]。绝缘子下方钢脚为高压端,上方钢帽为接地端,交流试验原理示意图如图1所示。
B—调压器 T—变压器R0—保护电阻 H—330 kV高压穿墙套管S—试品N—人工气候室F—电容分压器M—泄漏电流测量装置I—淋雨架J—高速摄像机

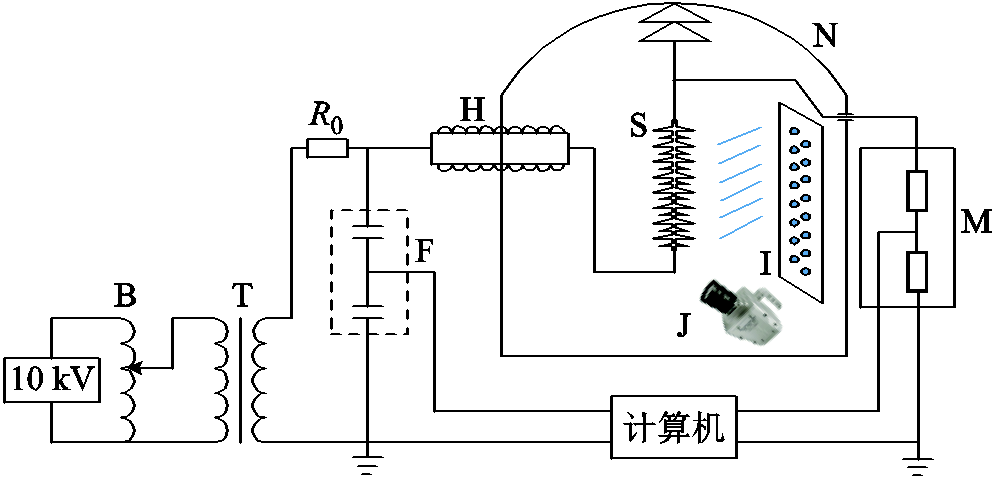

图1 交流试验原理示意图
Fig.1 Schematic diagram of AC test connection
本文采用淋雨架并设置淋雨角度为45°以模拟自然降雨时风雨交加的情况[17],试验过程中采用GB/T 775.2—2003推荐的方形开口雨量计测量并调整降雨强度H。为保证降雨强度数据的有效性,在试验起始和结束时均测量3 min时间段内的降雨强度并求取均值。采用DDS-307A型电导率仪测量雨水电导率γ。由于试验环境温度和气压会影响绝缘子的闪络电压[18],故控制环境温度为17.5~20.5℃,气压为98.6 kPa。
由于伞裙边沿雨滴会增加绝缘子沿面电场和空气间隙电场的不均匀性,且悬垂雨柱会缩短伞裙间的空气间隙,使绝缘子易被击穿[19-20],因此伞间雨滴和雨柱的存在对绝缘子的雨闪电压和电弧发展过程有较大影响。由于雨水向下流动聚集,悬式绝缘子下方伞裙雨柱长度较长,故本文选取绝缘子上方接地端侧第二片大伞伞裙边沿雨柱最大长度为淋雨特性表征参数。伞裙边沿雨柱长度如图2所示。由于雨柱断裂后所剩悬垂雨柱往往会不断补充,难以判断其雨柱最大长度,因此选取由水滴发展形成且未曾发生断裂的雨柱进行测定。绝缘子边沿雨柱最大长度采用Sony ILCE-6000相机进行拍摄,为减小数据分散性,对每个试验条件下的绝缘子连续拍摄30张有效照片,并将其均值记为该试验条件下的雨柱最大长度x,表达式为
式中,x为有效照片中平均雨柱最大长度,mm;xk为第k张照片中雨柱的最大长度,mm;K为有效拍照总次数;σx为雨柱最大长度数据的相对标准偏差。

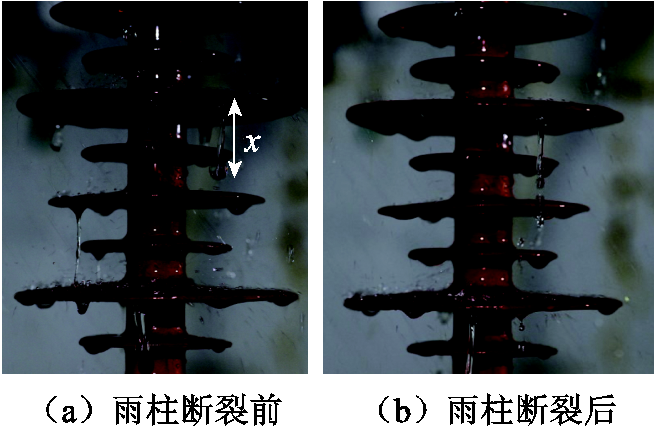

图2 伞裙边沿雨柱长度
Fig.2 The length of rain shed along the edge of the shed
本文采用均匀升压法进行加压试验[21],开启淋雨架待绝缘子表面雨水全覆盖后对绝缘子连续均匀地施加交流电压直至闪络,每串试品每个试验条件下进行5次试验,取与平均值误差在10%以内的所有闪络电压的均值为该淋雨条件下绝缘子的雨闪电压,即
式中,Uf为复合悬式绝缘子串雨闪电压,kV;Ui为第i次试验的雨闪电压值,kV;N为有效试验总次数;为试验数据的相对标准偏差。强降雨条件下单位绝缘高度交流闪络电压值Eh计算式为
(3)
近年来,强暴雨天气下我国部分地区瞬时降雨强度最高可达12.38 mm/min[22-23],文献[10]推算瞬时降雨强度后发现其普遍大于2 mm/min,最大可达12 mm/min。因此综合考虑我国短时强降雨特征及多功能人工气候室的条件,同时为模拟自然降雨的极端情况,瞬时降雨强度模拟值将适当取大,故本文选取3、9、15 mm/min三个降雨强度等级进行人工淋雨闪络试验。
我国自然界雨水电导率变化范围一般在30~500 μS/cm之间[24],近年来我国部分地区雨水电导率最高可达679 μS/cm[25]。在实际运行的输电线路中,绝缘子和导线表面均有可能积污,雨水冲刷时混合的污液电导率将短时增大,在模拟人工淋雨试验中,需考虑比实际记录值更大的雨水电导率,故本文选取320、600、900、1 400 μS/cm来模拟不同污染程度下的强降雨电导率。不同降雨强度H、雨水电导率γ下复合绝缘子单位绝缘高度交流闪络电压Eh和标准偏差见表2,复合绝缘子上方接地侧第二片大伞伞裙边沿雨柱最大长度x和标准偏差
见表3。

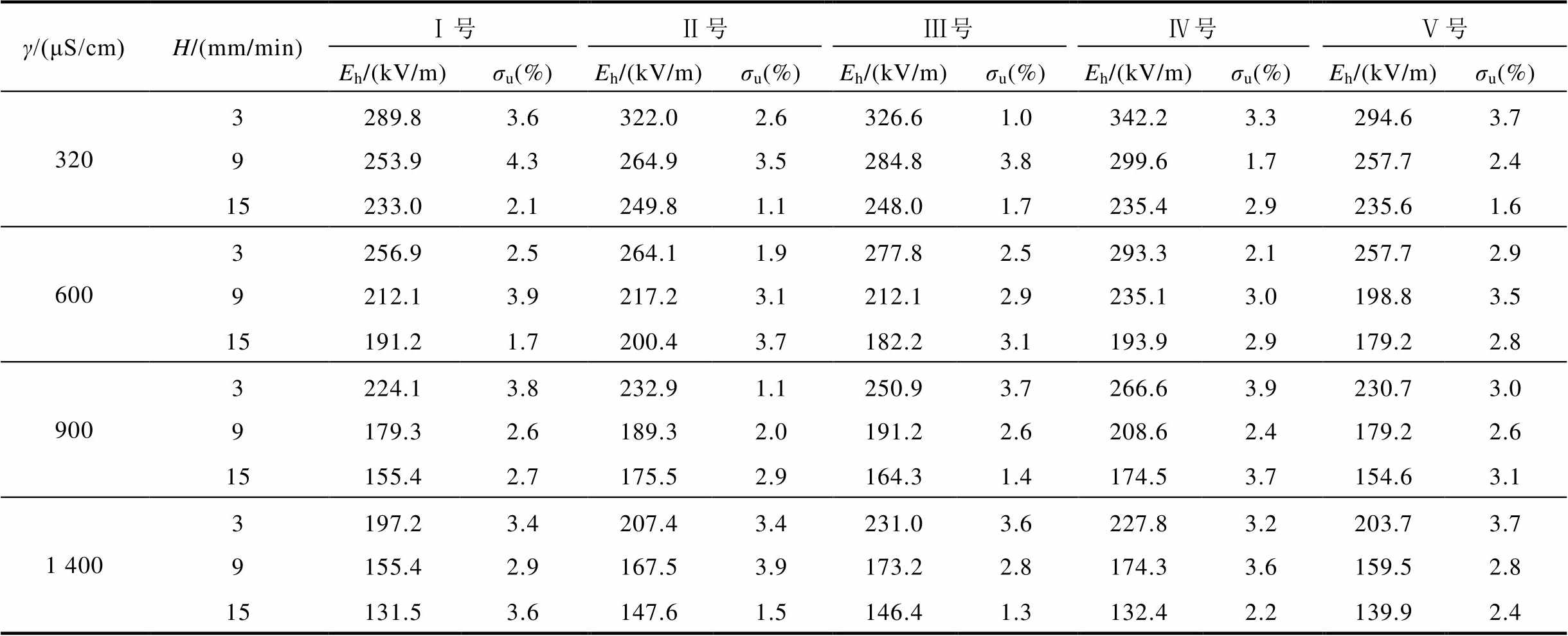

表2 不同H、γ下复合绝缘子单位绝缘高度交流闪络电压试验值
Tab.2 AC flashover voltage test values of composite insulators per unit insulation height under different H and γ
γ/(μS/cm)H/(mm/min)Ⅰ号Ⅱ号Ⅲ号Ⅳ号Ⅴ号 Eh/(kV/m)σu(%)Eh/(kV/m)σu(%)Eh/(kV/m)σu(%)Eh/(kV/m)σu(%)Eh/(kV/m)σu(%) 3203289.83.6322.02.6326.61.0342.23.3294.63.7 9253.94.3264.93.5284.83.8299.61.7257.72.4 15233.02.1249.81.1248.01.7235.42.9235.61.6 6003256.92.5264.11.9277.82.5293.32.1257.72.9 9212.13.9217.23.1212.12.9235.13.0198.83.5 15191.21.7200.43.7182.23.1193.92.9179.22.8 9003224.13.8232.91.1250.93.7266.63.9230.73.0 9179.32.6189.32.0191.22.6208.62.4179.22.6 15155.42.7175.52.9164.31.4174.53.7154.63.1 1 4003197.23.4207.43.4231.03.6227.83.2203.73.7 9155.42.9167.53.9173.22.8174.33.6159.52.8 15131.53.6147.61.5146.41.3132.42.2139.92.4

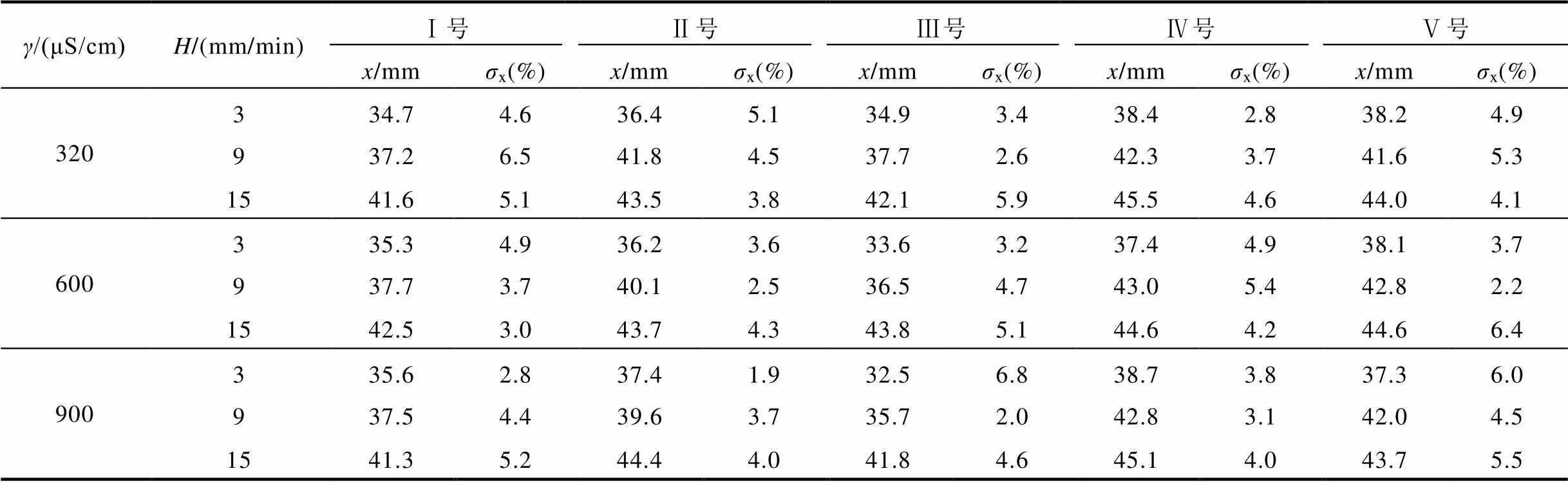

表3 不同H、γ下伞裙边沿雨柱最大长度x
Tab.3 The maximum length x of rain shed along the edge of the shed under different H and γ
γ/(μS/cm)H/(mm/min)Ⅰ号Ⅱ号Ⅲ号Ⅳ号Ⅴ号 x/mmσx(%)x/mmσx(%)x/mmσx(%)x/mmσx(%)x/mmσx(%) 320334.74.636.45.134.93.438.42.838.24.9 937.26.541.84.537.72.642.33.741.65.3 1541.65.143.53.842.15.945.54.644.04.1 600335.34.936.23.633.63.237.44.938.13.7 937.73.740.12.536.54.743.05.442.82.2 1542.53.043.74.343.85.144.64.244.66.4 900335.62.837.41.932.56.838.73.837.36.0 937.54.439.63.735.72.042.83.142.04.5 1541.35.244.44.041.84.645.14.043.75.5

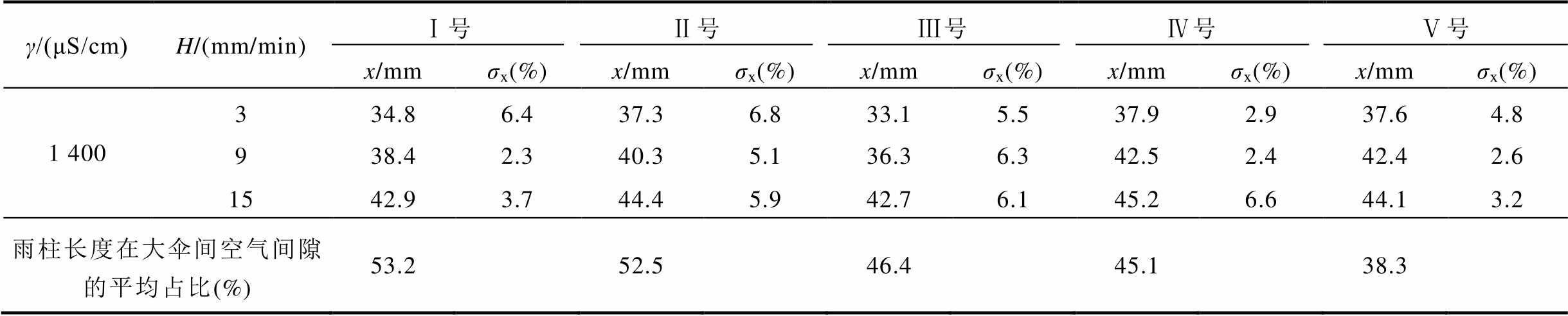

(续)
γ/(μS/cm)H/(mm/min)Ⅰ号Ⅱ号Ⅲ号Ⅳ号Ⅴ号 x/mmσx(%)x/mmσx(%)x/mmσx(%)x/mmσx(%)x/mmσx(%) 1 400334.86.437.36.833.15.537.92.937.64.8 938.42.340.35.136.36.342.52.442.42.6 1542.93.744.45.942.76.145.26.644.13.2 雨柱长度在大伞间空气间隙的平均占比(%)53.252.546.445.138.3
将γ=900 μS/cm时不同降雨强度下单位绝缘高度的交流闪络电压值进行拟合可以发现,复合绝缘子单位绝缘高度交流闪络电压Eh与降雨强度H之间更符合如式(4)所示的负指数幂函数的关系,拟合结果如图3和表4所示。
式中,A为系数,与外界环境参数、绝缘子种类以及布置方式等因素有关;a为降雨强度影响特征指数。γ=900 μS/cm时不同降雨强度下各绝缘子伞裙边沿雨柱最大长度x也展示在图3中。

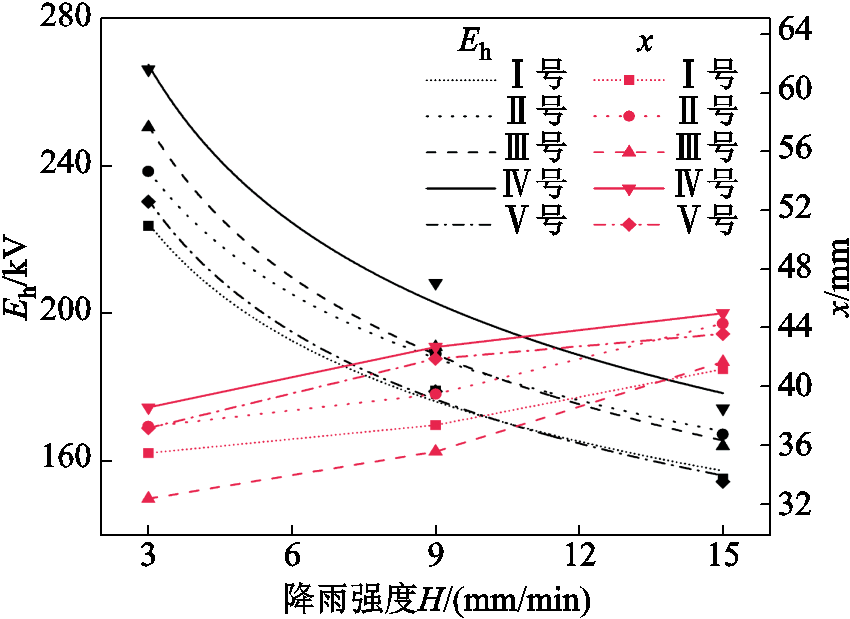

图3 单位绝缘高度淋雨闪络电压Eh及雨柱最大长度x与降雨强度H的关系
Fig.3 The relationship between H and Eh as well as x

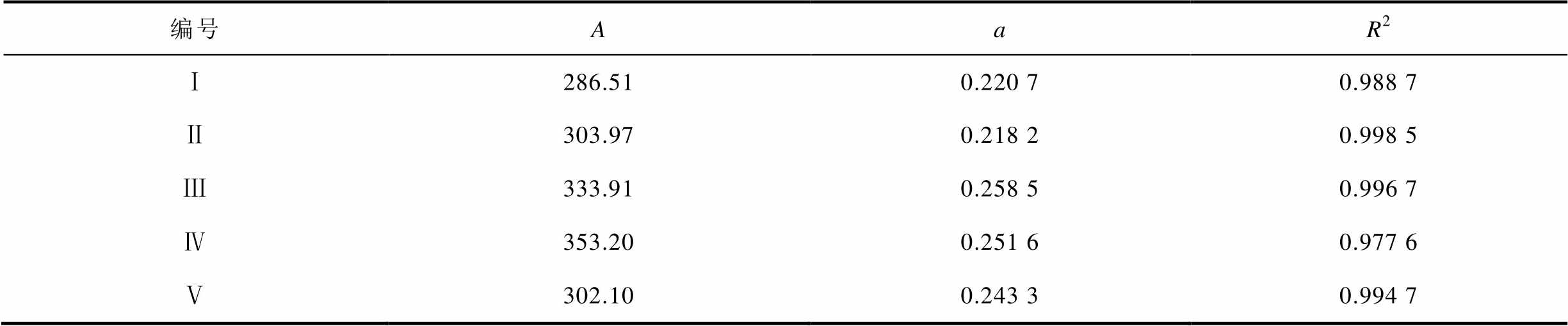

表4 交流闪络电压与降雨强度拟合参数
Tab.4 Fitting parameters of Eh and H
编号AaR2 Ⅰ286.510.220 70.988 7 Ⅱ303.970.218 20.998 5 Ⅲ333.910.258 50.996 7 Ⅳ353.200.251 60.977 6 Ⅴ302.100.243 30.994 7
由图3和表4可知:
1)Eh随H的增大而减小,且具有一定的饱和趋势,相比在降雨强度为3 mm/min的条件下,Eh最大降幅可达41.9%。当H=3~9 mm/min时,雨闪电压梯度拟合曲线的斜率较大,Eh降幅较大;当H=9~15 mm/min时,拟合曲线的斜率较小,Eh降幅较小。转折点H= 9 mm/min的选取与极端降水阈值有关,本文主要采用国际上通用、国内研究中常用的99th百分位法[26]来定义极端降水阈值。根据广州市某气象观测站短时降雨强度的统计[10]可知,若降雨强度 H≥9 mm/min的概率达99%,则可认为该地区极端短时降雨的强度阈值为9 mm/min,即H=9 mm/min也可看作非极端降雨与极端降雨的分界点。
同时,伞裙边沿雨柱最大长度x随H的增大而增大,导致雨柱在强暴雨条件下易桥接伞裙间隙而降低绝缘子的爬电距离利用率。相比复合支柱绝缘子,悬式绝缘子的伞裙伸出差较大,强降雨条件下绝缘子串的电场云图如图4所示,其大伞边沿悬挂雨柱后电场强度更大,电场畸变严重,相比沿面闪络更易形成桥接伞裙间隙的电弧发展通路,雨柱的存在会降低绝缘子的耐压水平。不同H下的电弧发展路径如图5所示。由图5可知,H较小时,较短的雨柱长度使得电弧沿着“雨柱-空气间隙-小伞伞裙表面”发展;H较大时,雨柱较长,雨柱垂直方向空气间隙被直接击穿,电弧发展路径为“雨柱-垂直方向空气间隙-大伞伞裙表面”。

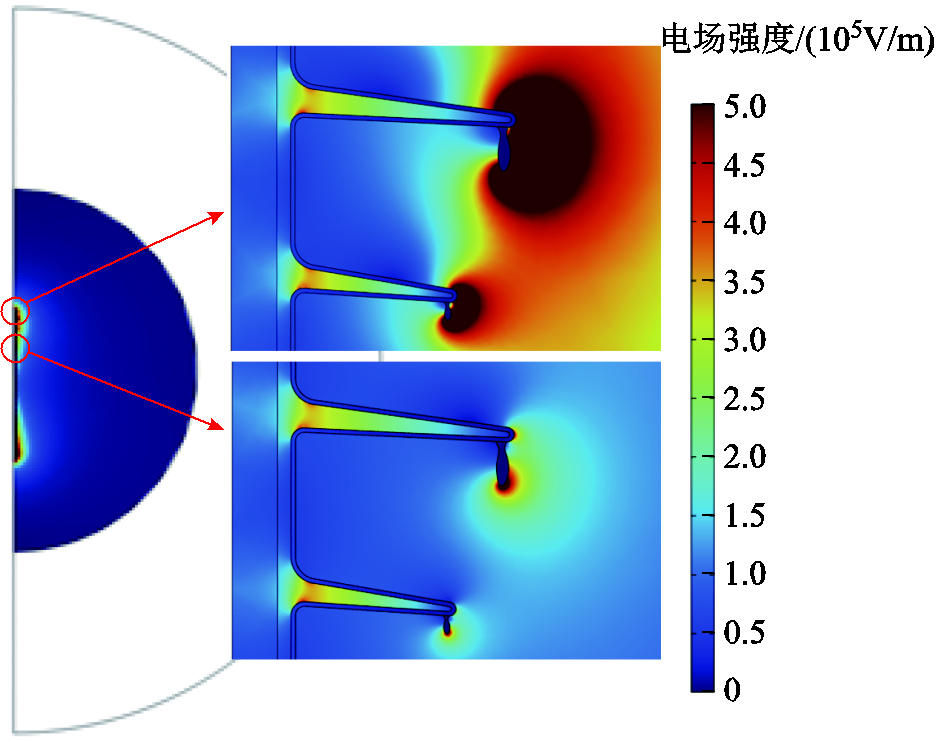

图4 强降雨条件下绝缘子串电场云图
Fig.4 Insulator string electric field cloud map under heavy rainfall conditions
由图4可知,伞裙和雨柱尖端电场畸变程度较高,易激发电子促进电弧的发展,且绝缘子电场强度呈两端高、中间低的分布规律。绝缘子平均电场强度与雨柱最大长度x的关系如图6所示,可知绝缘子大伞尖端处沿干弧距离的平均电场强度随着雨柱最大长度的增大而增大,此时雨柱长度的增大缩短了伞间空气间隙,提高了电场畸变程度,产生局部电弧的概率增大。

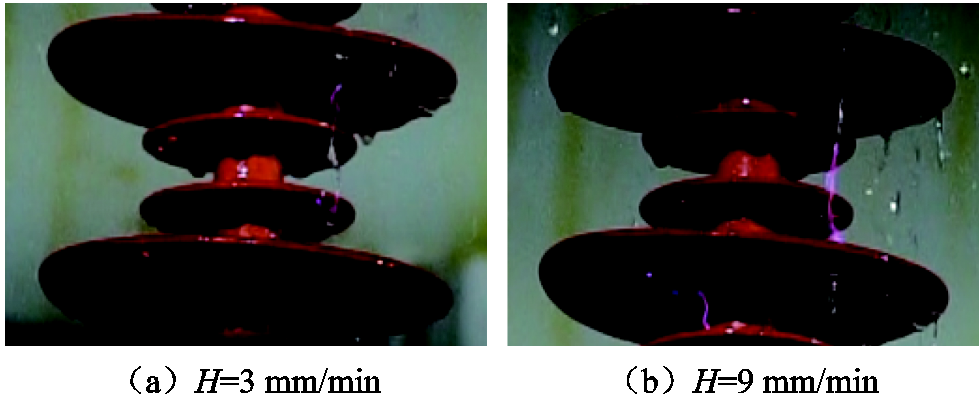

图5 不同H下的电弧发展路径
Fig.5 Development path of electric arc under different H

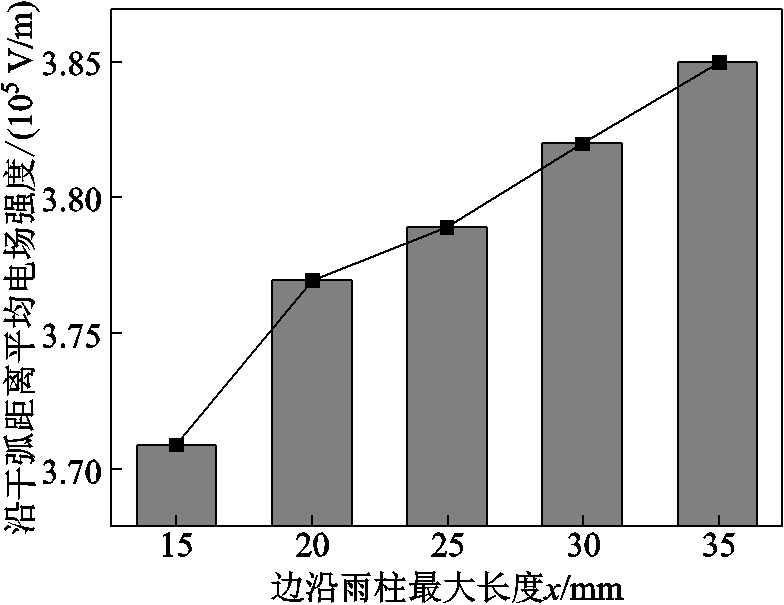

图6 平均电场强度与雨柱最大长度x的关系
Fig.6 The relationship between average field strength and x
2)在相同降雨条件下,雨柱最大长度xⅣ>xⅤ>xⅡ>xⅢ>xⅠ。这是因为x与伞裙直径、伞间距、伞伸出差、杆径等伞形参数有关,Ⅳ、Ⅴ号绝缘子伞间距较大,上方伞裙遮蔽作用较弱,两个大伞伞裙间受雨范围较大,受雨量较多,形成的悬垂雨柱根部直径和雨柱增长速度更大,形成的雨柱稳定性高,因此雨柱更长。Ⅳ号绝缘子大伞伞裙直径最大,不仅会增大伞裙表面受雨量,还会因复合绝缘子伞裙固有倾角的作用而增大雨水下滑的速度,因此会进一步增大雨柱最大长度。Ⅲ号绝缘子虽然伞间距较大,但伞裙直径较小,因此边沿雨柱长度较小。
3)五种绝缘子的降雨强度影响特征指数a分别为0.220 7、0.218 7、0.258 5、0.251 6、0.243 3,Ⅲ、Ⅳ、Ⅴ号绝缘子的a值明显大于Ⅰ、Ⅱ号绝缘子,其工频雨闪电压更易受到降雨强度的影响。这是因为Ⅲ、Ⅳ号绝缘子为“一大两小”型伞裙结构,Ⅴ号绝缘子为“一大一小一中一小”型伞裙结构,比Ⅰ、Ⅱ号“一大一小”交错布置的伞裙结构的伞间距更大。较大的伞间距将减弱绝缘子上方伞裙的遮蔽作用,增大下方伞裙受雨面积和受雨量,导致Ⅲ、Ⅳ、Ⅴ号绝缘子边沿雨柱长度随降雨强度的增大而增长的幅度较大,伞裙桥接效果更易受到H影响,间接地影响绝缘子雨闪电压,故Ⅲ、Ⅳ、Ⅴ号绝缘子的a值更高。
由于雨柱长度增大不及伞间距增大的效果明显,因此Ⅲ、Ⅳ、Ⅴ号绝缘子伞裙边沿雨柱长度在大伞间空气间隙的平均占比小于Ⅰ、Ⅱ号绝缘子,所剩的空气间隙较长,雨水柱难以桥接伞裙间隙,爬距利用率较高。
4)Ⅰ号和Ⅴ号、Ⅱ号和Ⅲ号绝缘子的雨闪电压梯度拟合曲线均有明显交叉部分。这是因为Ⅰ号和Ⅴ号、Ⅱ号和Ⅲ号绝缘子之间的伞形参数虽然差异较大,但是在强降雨条件下的绝缘效果相近,故雨闪电压梯度拟合曲线相距较近,同时由于Ⅲ号和Ⅴ号绝缘子更容易受到降雨强度的影响,拟合曲线斜率较大,因此两组拟合曲线间均存在交叉点。同时,两组曲线的交叉点均出现在H=9 mm/min附近,这可能与9 mm/min恰为极端降雨强度界限有关。在非极端降雨条件下,Ⅰ、Ⅱ号绝缘子雨水桥接效果更明显,导致其雨闪电压梯度较小;在极端降雨条件下,Ⅲ、Ⅴ号绝缘子的雨水桥接效果同样较为严重,此时两组拟合曲线间的差距并不明显。
对H=9 mm/min时不同γ下的单位绝缘高度交流闪络电压值进行拟合可以发现,复合绝缘子单位绝缘高度交流闪络电压Eh与雨水电导率γ之间更符合如式(5)所示的负指数幂函数的关系,拟合结果如图7和表5所示。
式中,B为系数;b为雨水电导率影响特征指数。

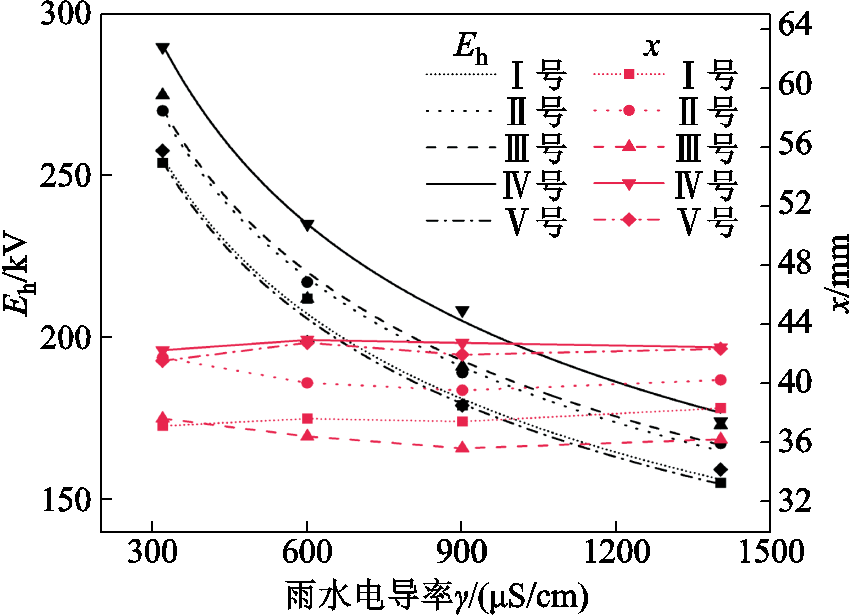

图7 单位绝缘高度淋雨闪络电压Eh及雨柱最大长度x与雨水电导率γ的关系
Fig.7 The relationship between γ and Eh as well as x

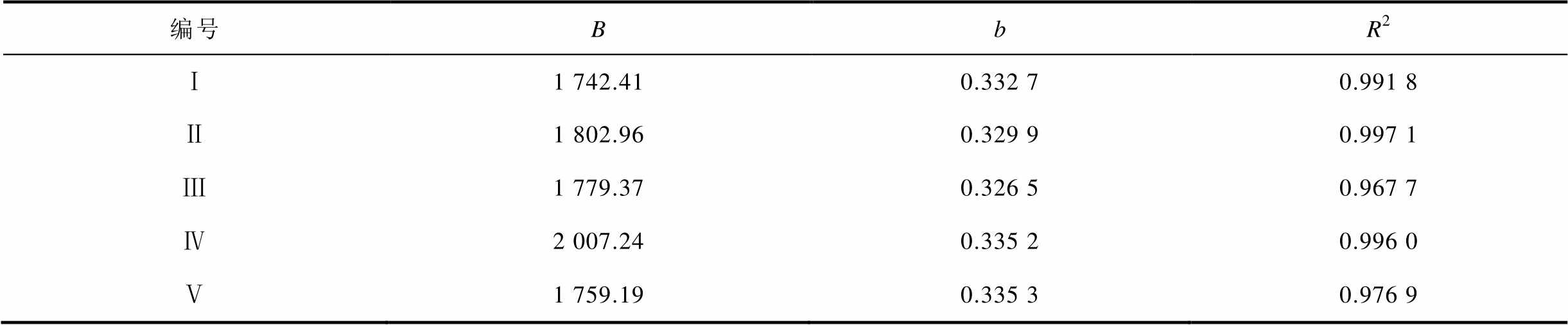

表5 交流闪络电压与雨水电导率拟合参数
Tab.5 Fitting parameters of Eh and γ
编号BbR2 Ⅰ1 742.410.332 70.991 8 Ⅱ1 802.960.329 90.997 1 Ⅲ1 779.370.326 50.967 7 Ⅳ2 007.240.335 20.996 0 Ⅴ1 759.190.335 30.976 9
由图7和表5可知:
1)Eh随着γ的增大而减小,且逐渐趋于饱和,相比在雨水电导率为320 μS/cm的条件下,Eh最大降幅可达43.8%。这是因为γ增大使表面水膜中的Na+、Cl-数量增多,降低了绝缘子的表面电阻,增大了泄漏电流,电弧发展速度和放电强度升高;同时,水中带电粒子数增多加剧了伞裙尖端和雨柱的电场畸变程度,电弧更易沿着雨柱发展,形成桥接大伞伞裙的局部电弧,因此降低了绝缘子的雨闪电压梯度。
2)五种绝缘子的雨水电导率影响特征指数b分别为0.332 7、0.329 9、0.326 5、0.335 2、0.335 3,并无明显差异,说明不同伞形参数的复合绝缘子受雨水电导率的影响基本一致。这是因为伞形参数主要影响伞裙边沿雨柱长度,而随着γ的增大,雨柱最大长度基本不变,雨水电导率与复合绝缘子伞沿雨柱长度和伞形参数均无关。
由2.1节和2.2节分析可知,复合绝缘子单位绝缘高度淋雨闪络电压Eh与降雨强度H和雨水电导率γ均呈负指数幂函数的关系,则令Eh与H、γ满足
式中,C为系数;m为降雨强度影响特征指数;n为雨水电导率影响特征指数。不同H、γ下复合绝缘子雨闪电压梯度拟合曲线和拟合参数分别如图8和表6所示。
由图8和表6可知:
1)H和γ越大,Eh越小,且降幅越小。这是因为在H和γ均较大的条件下,伞裙边沿雨柱较长,缩短了伞间空气间隙,悬垂雨柱尖端电场强度增大,电场畸变程度加剧,水中带电微粒动能增大[27]。同时,水中Na+、Cl-等带电微粒数量增多,不仅会增加悬垂雨柱的电场强度,还会降低伞裙的表面电阻,增大泄漏电流,两者的共同作用使绝缘子更易被击穿,降低复合绝缘子的雨闪电压梯度。

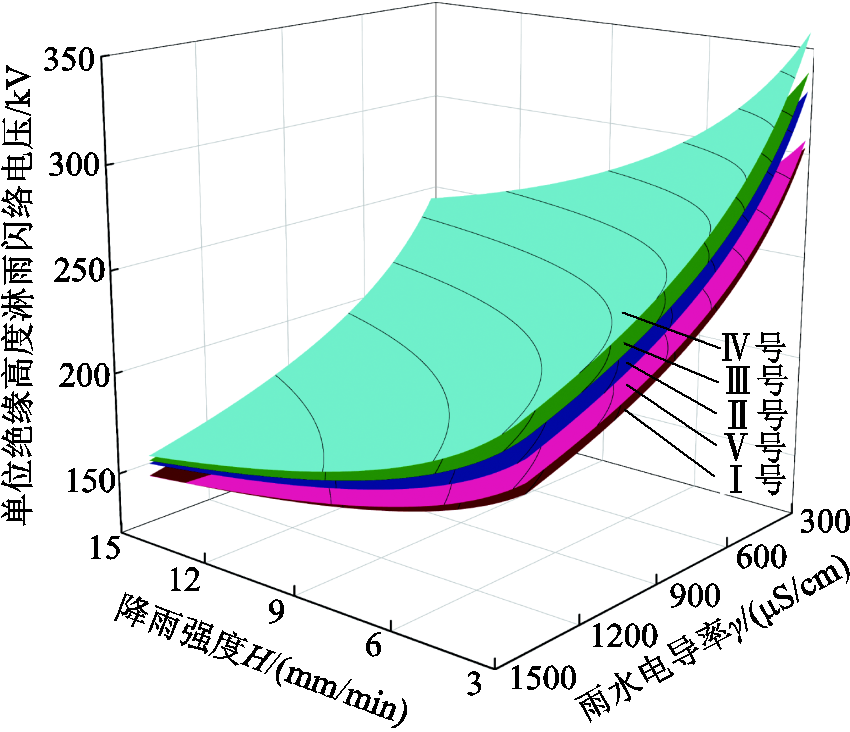

图8 单位绝缘高度淋雨闪络电压Eh与H、γ的关系
Fig.8 The relationship between Eh and H as well as γ

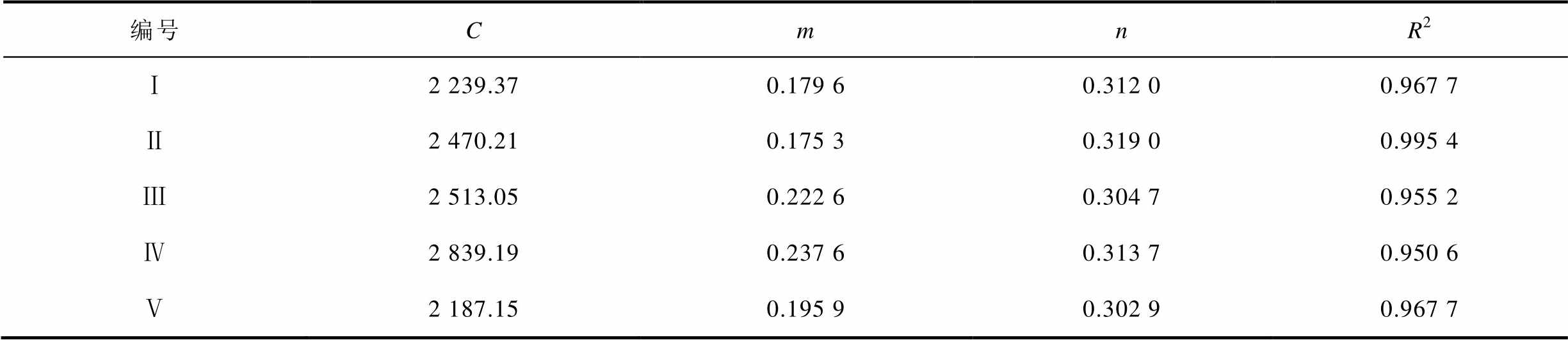

表6 交流闪络电压与H、γ拟合参数
Tab.6 Fitting parameters of Eh with H and γ
编号CmnR2 Ⅰ2 239.370.179 60.312 00.967 7 Ⅱ2 470.210.175 30.319 00.995 4 Ⅲ2 513.050.222 60.304 70.955 2 Ⅳ2 839.190.237 60.313 70.950 6 Ⅴ2 187.150.195 90.302 90.967 7
2)复合绝缘子单位绝缘高度雨闪电压近似有Eh-Ⅳ>Eh-Ⅲ>Eh-Ⅱ>Eh-Ⅴ>Eh-Ⅰ。Ⅳ号绝缘子伞间距和伞裙直径均较大,大伞伞裙遮蔽作用明显,且雨柱难以桥接伞裙间隙,爬电距离利用率最高,绝缘子的绝缘性能最佳,故Eh最大;反之,虽然伞间距和伞裙直径均较小的Ⅰ号绝缘子每组伞裙表面受雨量较小,但雨柱在大伞间长度占比较大,雨柱桥接效果明显,故Eh最小;Ⅴ号绝缘子虽有极大的大伞间距,但伞裙直径较小,导致中型伞裙受雨量较大,使其易与下方大伞桥接形成雨帘,电弧易沿“大伞边沿雨柱-空气间隙-中伞伞裙-中伞边沿雨柱-大伞伞裙”发展,故Eh较小。
3)在H、γ共同影响下,mⅢ、mⅣ接近,且均大于相互接近的mⅠ、mⅡ,符合降雨强度单独作用下的影响特征。这是因为Ⅰ、Ⅱ号绝缘子伞裙结构相似,在三种降雨强度下,雨柱桥接效应都较为明显,局部电弧通过悬垂雨柱的产生和发展,导致Ⅰ、Ⅱ号绝缘子的m值较小;Ⅲ、Ⅳ号绝缘子伞裙结构相似,降雨强度较低时雨柱难以完全桥接伞裙,放电通道往往为空气间隙和伞裙表面相结合的复合路径,而降雨强度较大时则会出现局部电弧直接沿垂直空气间隙发展,因此Ⅲ、Ⅳ号绝缘子受H的影响更明显。nⅠ、nⅡ、nⅢ、nⅣ、nⅤ相近,说明雨水电导率对不同伞形结构绝缘子的影响基本一致,符合雨水电导率单独作用下的影响特征。
为了验证在降雨强度和雨水电导率综合影响下雨闪电压梯度拟合公式的准确性,本文进一步开展不同条件下的人工淋雨交流闪络试验,Eh的试验值及计算值见表7。由表7可知,试验值与计算值之间的相对误差均小于6%,说明式(6)的拟合结果与试验结果基本一致,验证了综合考虑双重影响因素的拟合公式的准确性。

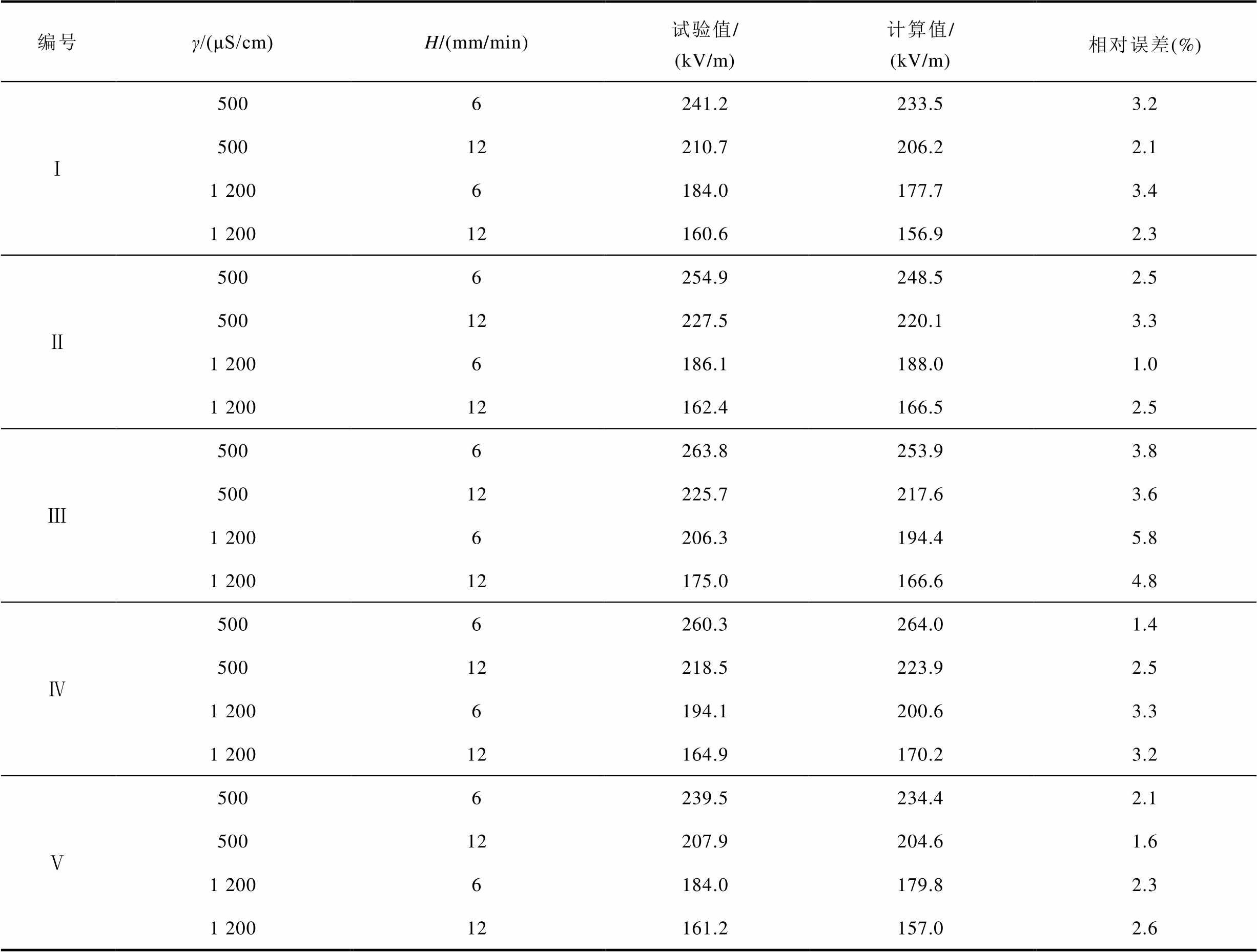

表7 雨闪电压梯度Eh的试验值及计算值
Tab.7 Experimental and calculated values of the rain lightning voltage gradient Eh
编号γ/(μS/cm)H/(mm/min)试验值/(kV/m)计算值/(kV/m)相对误差(%) Ⅰ5006241.2233.53.2 50012210.7206.22.1 1 2006184.0177.73.4 1 20012160.6156.92.3 Ⅱ5006254.9248.52.5 50012227.5220.13.3 1 2006186.1188.01.0 1 20012162.4166.52.5 Ⅲ5006263.8253.93.8 50012225.7217.63.6 1 2006206.3194.45.8 1 20012175.0166.64.8 Ⅳ5006260.3264.01.4 50012218.5223.92.5 1 2006194.1200.63.3 1 20012164.9170.23.2 Ⅴ5006239.5234.42.1 50012207.9204.61.6 1 2006184.0179.82.3 1 20012161.2157.02.6
为探究绝缘子淋雨闪络前电弧发展过程和放电通道形成的规律,以Ⅳ号绝缘子为例,拍摄H= 9 mm/min、γ=900 μS/cm条件下从起弧(t=0 s)到闪络时刻的淋雨闪络过程,如图9所示;其电弧发展路径示意图如图10所示。

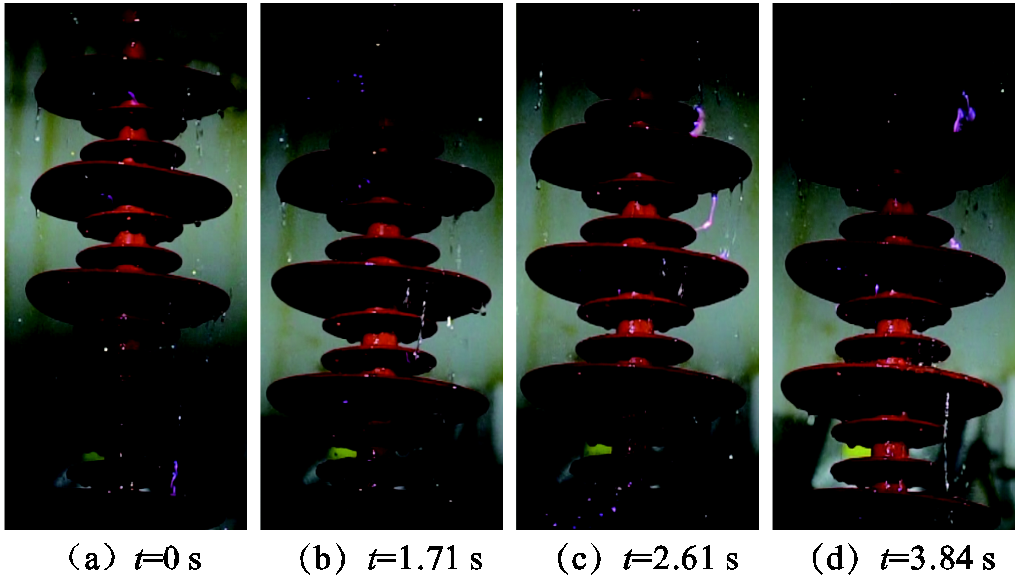

图9 Ⅳ号绝缘子交流闪络过程
Fig.9 The AC flashover process of Type-Ⅳ insulator

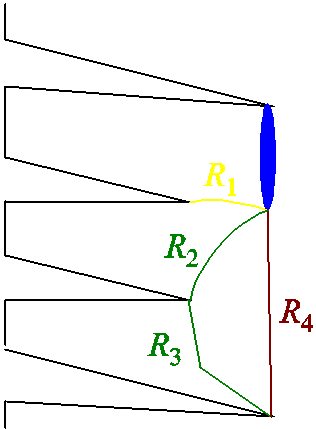

图10 Ⅳ号绝缘子电弧发展路径示意图
Fig.10 Schematic diagram of arc development path on Type-Ⅳ insulator
在初始放电阶段,当施加电压使雨柱尖端电场强度超过空气介电强度时,雨柱尖端电子获得大量能量,加速撞击空气分子并使其电离,引发的联锁
反应将形成电子雪崩,增大绝缘子伞间空气间隙电场强度,并导致电离区域在雨柱尖端继续向伞裙表面发展,形成瞬态的流光放电[28],如图9a、图9b所示。由于Ⅳ号绝缘子大伞间距较大,雨柱难以直接桥接伞裙间隙,在初始放电阶段短,雨柱尖端激发的电弧放电通道有多种路径,电弧可能沿着“R1/R2空气间隙-伞裙表面”或“R2-伞裙边沿-R3”等路径发展,电弧经过上述路径所利用的爬电距离均大于直接桥接大伞间隙,如图9a~图9d、图10所示。因此,伞间距增大将显著提高绝缘子爬距利用率和绝缘水平。
随着电压进一步升高,亮度较低、直径较细、长度较短的流光放电逐渐发展成明亮的电弧放电,且放电通道的直径和长度均增大,单位时间内形成的电弧数量增多,此时对于长度较小的雨柱,极高的电场强度仍能击穿雨柱垂直方向上的空气间隙,从而完全桥接大伞伞裙,在降雨和强电场的作用下进一步降低爬电距离利用率,局部电弧更易发展成完全闪络,如图9g和图9h所示。
为进一步解释伞形结构对电弧放电通道的影响,采用高速摄像机拍摄Ⅰ号、Ⅴ号绝缘子的闪络过程,如图11所示。可以看到,Ⅰ号绝缘子电弧基本桥接伞裙间隙,爬距利用率较低;而Ⅴ号绝缘子电弧除桥接最大伞裙与其下方某一小伞伞裙外,其余伞裙电弧沿面发展居多;图9h所示的Ⅳ号绝缘子闪络通道同样显示出电弧沿面发展与间隙击穿同时存在,且爬距利用率较高的特点。这是因为相比于Ⅰ号绝缘子,Ⅳ号和Ⅴ号绝缘子的伞间距和伞伸出差较大,在相同强降雨条件下,伞裙结构比雨柱长度对电弧发展过程的影响更大,雨柱难以桥接大伞间隙,故电弧多沿绝缘子表面发展,Ⅳ号和Ⅴ号绝缘子的绝缘水平更高。

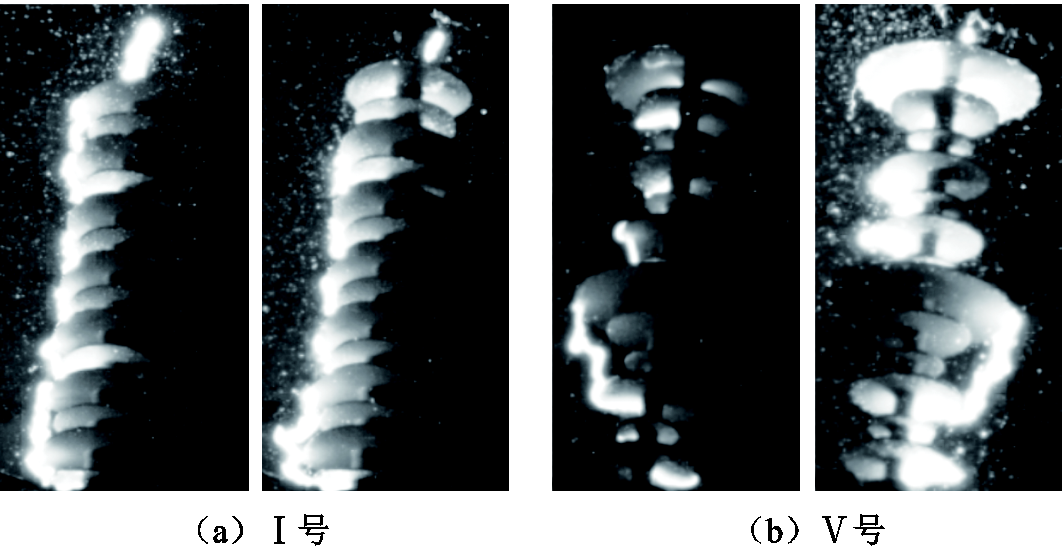

图11 Ⅰ号和Ⅴ号绝缘子完全闪络时电弧发展路径
Fig.11 Arc development path when Type-I and Type-V insulators experience complete flashover
本文采用临界泄漏电流ICR对强暴雨天气下复合悬式绝缘子的交流闪络放电机理进行分析。以Ⅰ号绝缘子为例,其临闪时刻泄漏电流波形如图12所示。由于强暴雨天气下复合悬式绝缘子交流闪络过程中的泄漏电流分散性较大,故计算并比较大量试验后的临界泄漏电流平均值,其结果见表8。
由表8可知,临界泄漏电流ICR平均值随H和γ的增大而增大。这是因为在降雨强度和雨水电导率均较大的条件下,水膜覆盖绝缘子表面的范围较大,表面雨水流速较快,且水中带电粒子数较多,将极大地降低绝缘子表面电阻,在所施电源电压不变时,表面电阻的降低将导致泄漏电流增加,使得电弧所获得的能量增加,促进局部电弧的发展和闪络通道的形成。

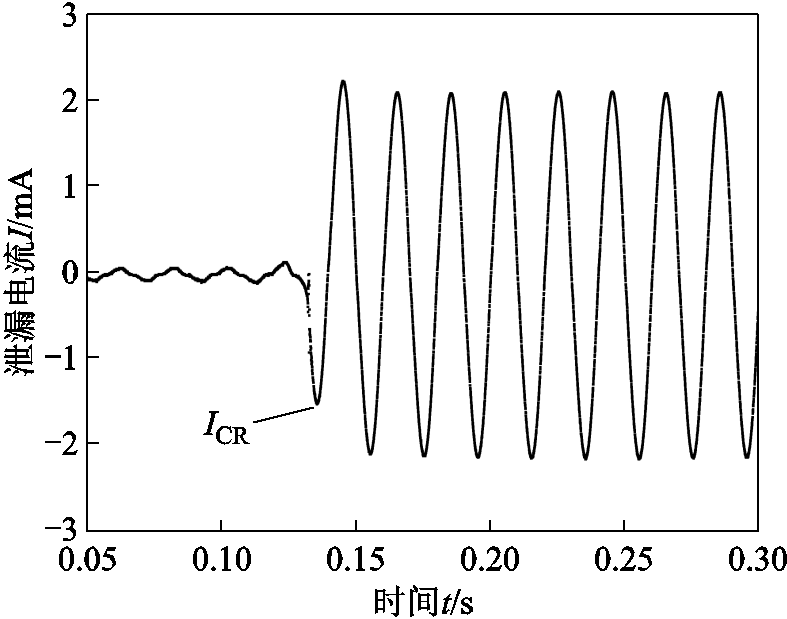

图12 Ⅰ号绝缘子临闪时刻泄漏电流波形
Fig.12 Leakage current waveform at the moment of flashover of Type-I insulator

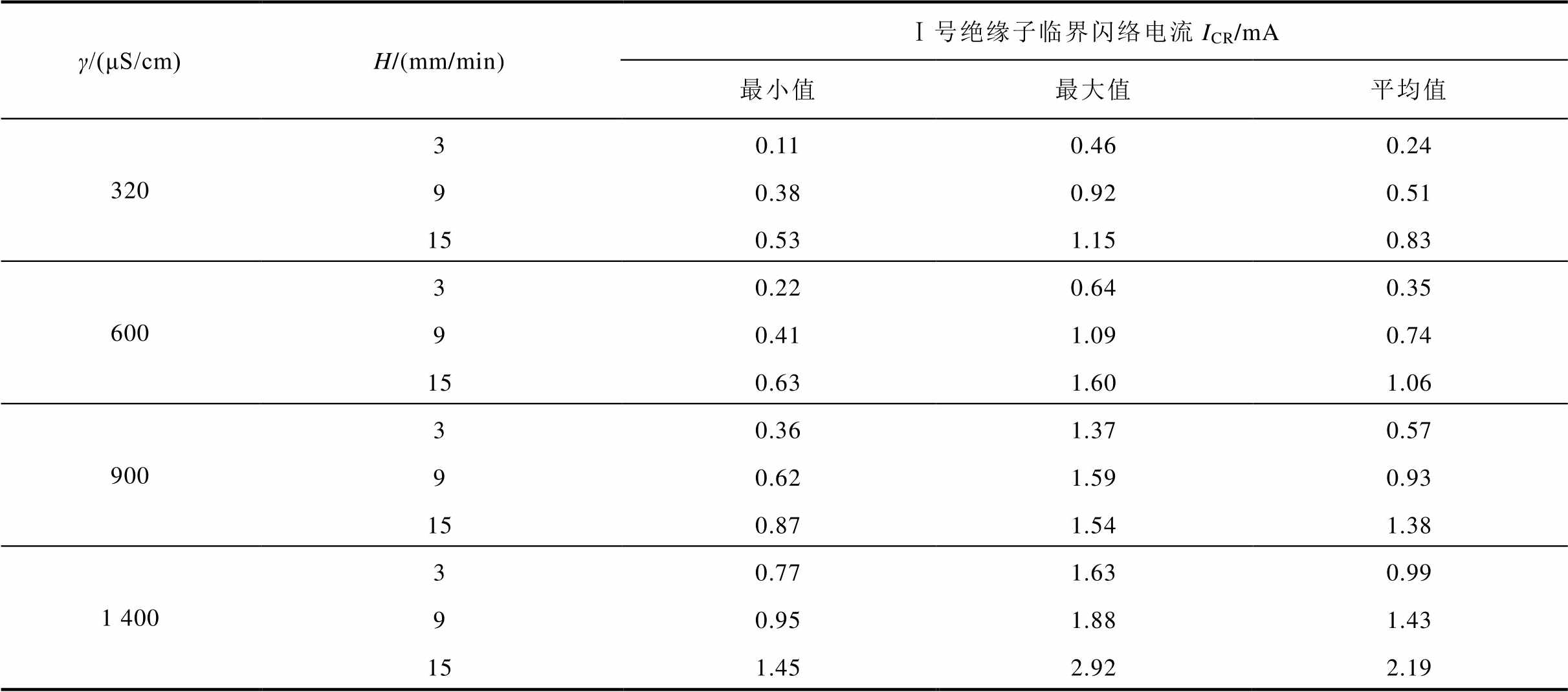

表8 Ⅰ号绝缘子临界泄漏电流ICR统计结果
Tab.8 Statistical results of critical leakage current for Type-I insulator
γ/(μS/cm)H/(mm/min)Ⅰ号绝缘子临界闪络电流ICR/mA 最小值最大值平均值 32030.110.460.24 90.380.920.51 150.531.150.83 60030.220.640.35 90.411.090.74 150.631.601.06 90030.361.370.57 90.621.590.93 150.871.541.38 1 40030.771.630.99 90.951.881.43 151.452.922.19
1)复合绝缘子单位绝缘高度交流淋雨闪络电压与降雨强度呈负指数幂函数的关系,最大降幅可达41.9%。伞沿雨柱最大长度随降雨强度的增大而增大,且各绝缘子的雨柱最大长度受伞裙直径和伞间距的影响而有所不同。伞裙直径、伞间距较大的绝缘子更易受降雨强度的影响。
2)随着雨水电导率的增加,复合绝缘子单位绝缘高度交流雨闪电压呈负指数幂函数关系下降,最大降幅可达43.8%。不同伞形参数的复合绝缘子受雨水电导率的影响基本一致。
3)提出降雨强度和雨水电导率综合影响下的复合绝缘子单位绝缘高度交流闪络电压计算公式,拟合计算值与试验值相对误差小于6%,一致性良好。
4)不同伞形参数的绝缘子电弧发展路径有显著区别,伞间距和伞裙直径较大的绝缘子电弧放电通道为空气间隙和伞裙表面相结合的复合路径,爬电距离利用率较高。
5)临界泄漏电流平均值随降雨强度和雨水电导率的增大而增大。在强暴雨天气下,为降低复合绝缘子表面泄漏电流,并避免雨水桥接伞裙而形成“雨柱-垂直方向空气间隙”的贯通电弧路径,更推荐在强暴雨频发地区选用伞间距、伞裙直径较大的复合绝缘子。
