摘要 干式变压器正在向高电压等级、高功率密度方向发展，长期运行于电热协同等多应力复杂工况下的环氧树脂浇注绝缘更易诱发沿面闪络故障。为研究电热协同老化应力下环氧树脂的沿面闪络特性，该文搭建了交流沿面闪络实验平台，实验发现当老化温度为160℃时，老化80天的环氧树脂试样闪络场强为2.11 kV/mm，下降了25.7%。进一步地，结合带电粒子连续性方程、平均电子能量方程和界面反应表征式建立了环氧树脂沿面闪络等离子体模型，实现了工频下沿面闪络的动态模拟。根据老化实验结果引入随机函数改变介质表面粗糙度，并结合老化后的介电常数模拟环氧树脂准确的电热老化行为，得到了老化前后环氧树脂闪络过程中切向电场强度、电子密度和表面电荷密度的时空演化规律。仿真结果表明，老化环氧树脂闪络发展过程中电子密度和表面电荷密度均增大，12 ns时流注头部电场强度达到1.183 kV/mm，增加近10.87%，且老化会引起闪络演化速度更快。最后，通过表面电荷消散实验对其进行机理解释，发现老化试样表面电荷消散速率明显减弱，深陷阱能级和密度均增大，分别达到1.06 eV和2.56×1016 eV-1·m-3，导致材料表面电荷大量积聚，最终造成闪络场强下降。上述研究结果可为干式变压器故障运维及寿命预测提供理论和方法基础。
关键词：环氧树脂 电热联合老化 沿面闪络 等离子体 表面陷阱
干式变压器因其抗短路能力强、运行效率高等优点，在电力输送过程中得到了广泛的应用[1]。如今干式变压器正在向高电压等级、高功率密度方向发展，这对电力设备绝缘的可靠性提出了更高的要求，若气-固表面发生沿面闪络将会直接导致设备故障[2-4]。在实际运行中，干式变压器长期工作在复杂的电热协同应力下，容易导致材料的绝缘性能逐渐降低，并诱发沿面闪络击穿，因此对干式变压器沿面闪络特性的研究具有重要意义。
目前，部分学者已对干式变压器等高压设备绝缘材料的沿面闪络特性进行了大量的研究工作。相关研究结果表明，影响沿面闪络的重要因素包括绝缘材料的介电性能[5]和介质缺陷[6-7]。M. M. Bordeori等通过场发射扫描电子显微镜（Field Emission Scanning Electron Microscope, FESEM）、X射线光电子能谱（X-ray Photoelectron Spectroscopy, XPS）和傅里叶变换红外（Fourier Transform Infrared, FTIR）光谱对热老化环氧树脂进行理化分析，发现羧基和空隙的形成促进了电荷的积累，导致局部电场增强[8]。李国倡等研究了热老化对环氧树脂捕集能级分布的影响，以及电子陷阱能级分布对直流闪络特性的影响，实验表明，随着热老化时间的延长，闪络电压先升高后降低，且闪络电压的变化与电介质表面陷阱能级分布的变化有关[9]。黄炎光等开展了三种不同温度下干式变压器环氧树脂的热老化实验，得到了绝缘介电性能随老化时长和老化温度的变化规律，总结了热老化对环氧树脂浇注绝缘的影响[10]。Bian Bo等通过加速电热老化实验，研究了不同老化阶段环氧树脂表面绝缘性能和介电性能的变化，用深浅陷阱转化和导电通道减少解释了表面电荷耗散速率降低和闪络电压下降的原因[11]。梁英等开展了电晕老化后介质表面电荷分布的研究，并通过陷阱效应对不同老化阶段材料表面电荷和沿面闪络电压的变化进行解释[12]。由此可见，长期的电热老化显著增加了干式变压器环氧树脂浇注绝缘发生沿面闪络的故障概率。
然而，受到以上实验手段的限制，干式变压器环氧浇注绝缘沿面闪络过程中表面带电粒子的分布与局部电场畸变情况难以观测，由电热联合老化引起的环氧浇注绝缘界面电荷时空动态演化机制尚不明确。因此，借助计算机强大的数值模拟运算能力，可从微观层面定量研究表面电荷等特征参量的变化规律，以此解释宏观沿面放电过程。
为此，本文首先搭建了交流沿面闪络实验平台，分析不同老化周期的沿面闪络场强；其次，进一步创建了用于模拟不同老化时长的等离子体沿面闪络仿真模型，并分析了绝缘电热协同老化后局部场强和电荷等微观参量的时空分布规律；最后，通过数值模拟与实验相结合的方法，研究了不同老化周期下环氧树脂的沿面闪络特性，进而厘清了环氧树脂在交流应力下的沿面闪络机理，为环氧树脂绝缘电力设备故障运维与寿命预测提供理论与方法基础。
电-热联合老化实验平台如图1所示。电-热联合老化箱的温度控制范围为室温至200℃，精确度控制在±5℃，内置气体流量控制模块使箱内受热均匀，并通过温度传感器实时监测箱体内部受热情况。箱外配备高压试验电源，施加的电压为工频交流电压。利用电压控制台进行升压和降压操作，电信号采集系统读取电压的大小，以确保实验电路的安全。箱内设有6组板-板电极组成的二电极系统，其中板电极为直径为5 cm的圆形电极片，实验电源接线从上方的高压绝缘套管引入，并通过实验电极对环氧树脂样片施压，实验过程中电场强度设置为2 kV/mm[13]。实验箱体设有观察窗口，可实时观测环氧树脂试样老化过程。试样为山东泰开变压器有限公司提供的浇注干式变压器用环氧树脂。该公司的环氧树脂以双酚A二缩水甘油醚（F-DGEBA）含氟环氧树脂作为基体材料，单甲基苯基丙烯酸（MTHPA）作为固化剂，2,4,6-(二甲基氨基甲基)苯酚作为促进剂。试样的直径为10 cm，厚度为1 mm。实验前将试样放入超声波清洗机，依次用无水乙醇、去离子水清洗，并放置在40℃的恒温箱中48 h使其充分干燥，保证样本初始状态一致。老化期间定期变换试样在老化箱中的摆放位置，保证试样老化程度均匀。
图1 电-热联合老化实验平台
Fig.1 Electro-thermal combined aging experimental platform

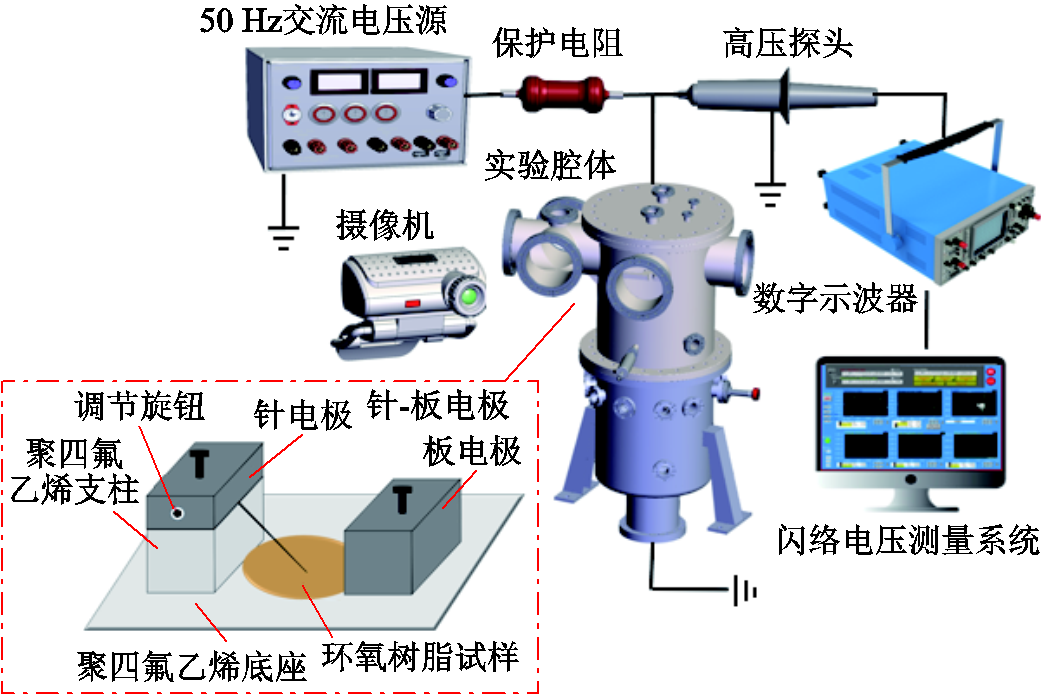

为研究沿面闪络特性，搭建交流沿面闪络实验平台如图2所示。测试系统主要由以下几部分组成：①50 Hz交流电压源；②针-板电极，包括聚四氟乙烯底座、高压针电极以及低压板电极，聚四氟乙烯底座长为20 cm，中间可固定直径为10 cm的圆形环氧树脂试样，其中左侧针电极处可以通过旋钮调节针-板电极间距，且针电极前段针尖部分直接焊接在电极板上，角度始终为45°；③恒温恒湿实验腔体，腔内温度在25～150℃可调节，最高可耐受50kV交直流电压，腔体上方设有高压绝缘套管，高压源接线从套管接入，连接针-板电极；④闪络电压测量系统主要包括Tektronix P6015A型高压探头（衰减比为1 000∶1）、YOKOGAWA DL6154型高速数字示波器以及自行研制的闪络电压测量系统。测试时腔内温度稳定在25℃，闪络环境为空气。为确保测量结果的准确性，每种试样以0.2 kV/s的速率提升电压幅值，直至环氧树脂试样发生沿面闪络，记录闪络时刻的电压最大值，每组实验重复10次[14]取其平均值。
图2 交流沿面闪络实验平台
Fig.2 AC along surface flashover experimental platform

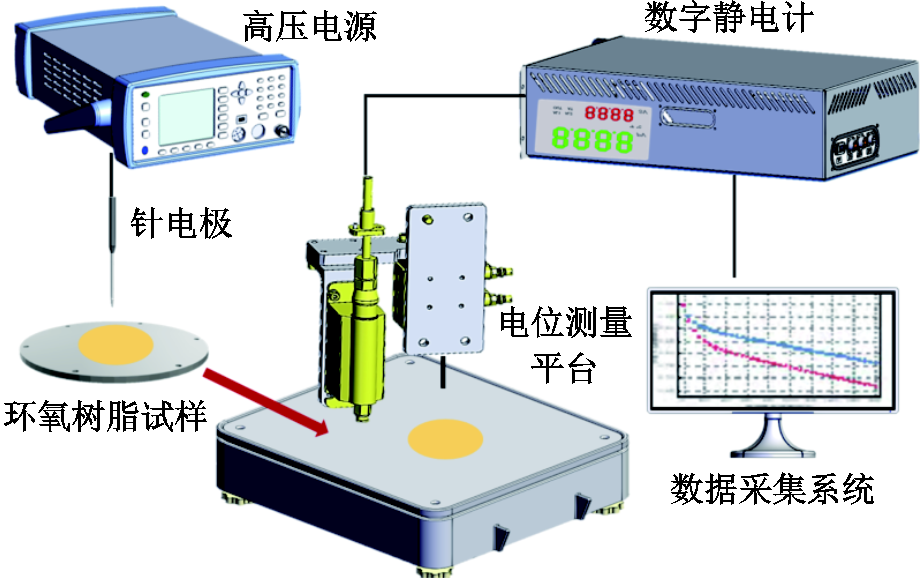

表面电位测量平台如图3所示，由电晕充电装置、电位测量平台和数据采集系统组成。其中电晕充电装置由高压电源提供0～80 kV的交流电压。电位测量平台由试样放置平台、针电极、电荷探头和数字静电计（Trek Model 347）构成，针电极距离试样10 mm，电荷探头距离待测试样2 mm。数据采集系统用于实时记录表面电位变化。利用针电极对试样充电后立即撤去高压，并用旋转机械臂将充电试样快速移动到电荷探头下方进行电位采集。实验前用无水乙醇擦拭环氧树脂试样表面，去除其表面的杂散电荷，并在空气中放置6 h。在10 kV电压下对试样电晕充电10 min，并测量10 min内试样表面电荷电位。
图3 表面电位测量平台
Fig.3 Surface potential measurement platform

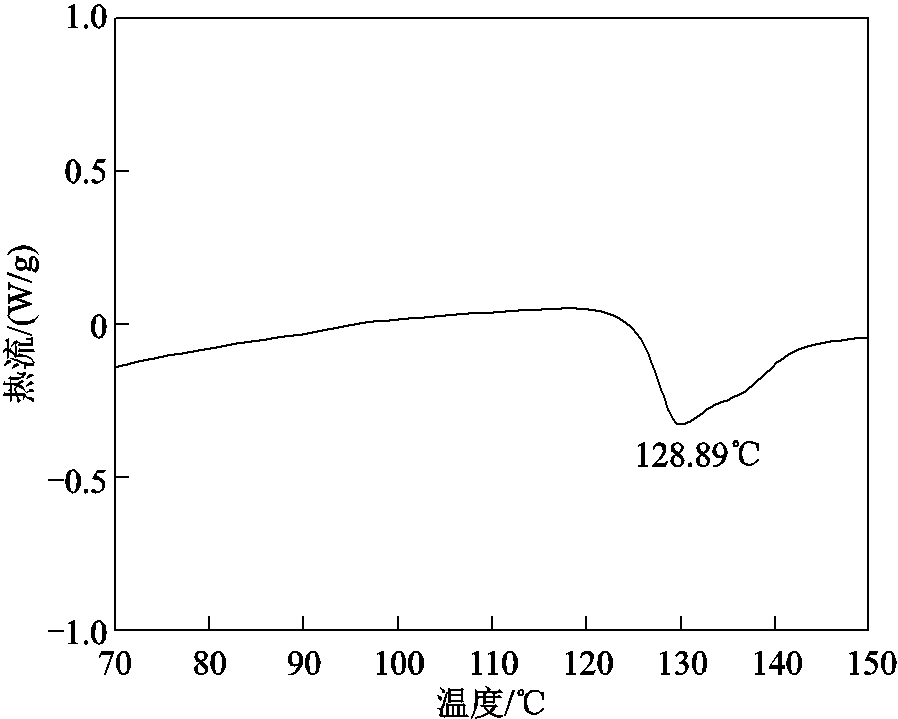

通过差示扫描量热法（Differential Scanning Calorimetry, DSC）得到样品的玻璃化转变温度，如图4所示，可见试样的玻璃化转变温度约为130℃（128.89℃）。由于在高聚物玻璃化转变温度两侧，材料的许多性能都会发生急剧变化，因此选取100、130、160℃作为老化温度[15]。同时，根据国际标准IEC 60811-1的规定，采用等差级数将老化时间设定为0、20、40、60和80天。老化后的试样如图5所示。随着老化时间的增加，样品表面颜色不断加深。以130℃为例，其表面颜色历经白-浅黄-黄-黄棕过程，并且随着老化温度的升高，颜色变化更加明显。
图4 DSC测量结果
Fig.4 DSC measurement results

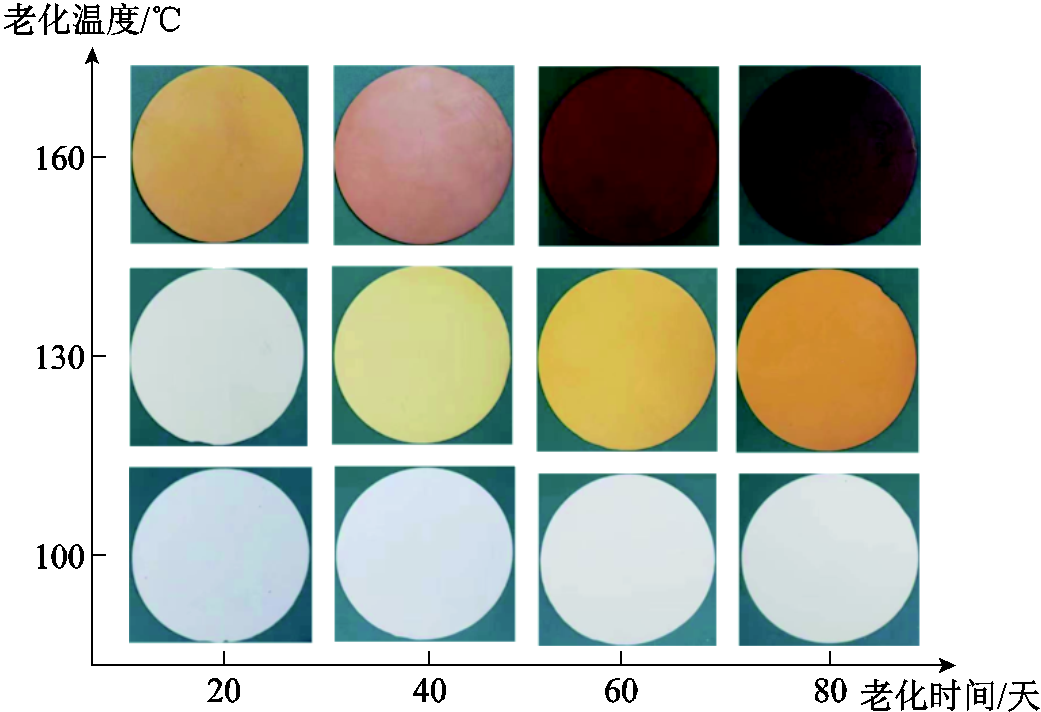

图5 环氧树脂老化试样
Fig.5 Epoxy resin aging sample
实验前将针-板电极距离调整为3 mm，针电极与环氧树脂表面夹角为45°。高压电源接线经腔体绝缘套管连接针电极，板电极接地。分别选取未老化和100、130、160℃老化温度下不同老化阶段的环氧树脂试样，测量试样在交流应力下的沿面闪络场强并对其特性进行分析研究。图6为100、130、160℃老化温度下试样的沿面闪络场强，其中未老化试样的沿面闪络场强为2.84 kV/mm。由图6可知，随着老化时间的增加，沿面闪络场强呈下降趋势，老化时间0～40天的下降陡度最大。在后文3.1.4节中可知，0～40天试样表面粗糙度迅速增大，导致环氧树脂表面电场均匀度下降，局部电场畸变会对空间电荷平衡状态产生扰动。对于老化40～80天的环氧树脂试样，其沿面闪络场强下降趋势明显减弱，160℃下老化80天的环氧树脂试样闪络场强为2.11 kV/mm，下降了25.7%。在相同的老化时间下，随着老化温度的升高，其沿面闪络场强逐渐降低。以老化20天为例，当老化温度为160℃时，试样沿面闪络场强为2.32 kV/mm，相比100℃时，试样沿面闪络场强下降了8.66%。其原因是老化温度越高，热应力将对环氧树脂试样表面结构产生越严重的破坏。另一方面，当老化温度达到130℃和160℃时，其温度超过玻璃化转变温度，分子热运动进一步加剧并发生松弛极化，进而引起介电常数变化，从而会改变试样的表面电场分布，更容易引发沿面闪络[16]。
图6 老化试样沿面闪络场强
Fig.6 Flicker field strength along the surface of the aging specimen
3.1.1 粒子流体-动力学模型
通过结合沿面闪络过程中的电子密度、平均运动速度、反应平均能量来描述等离子体产生、输送和消失的过程[17]。使用Boltzmann方程提取的连续性方程描述电子传输过程，即
（1）
（2）
（3）
式中，Re为气-固界面电子冲击电离的速率；Se为气体光解离产生电子-离子对的速率[18]；ne和Γe分别为电子密度和电子数通量；E为电场强度；μe为电子迁移率[19]，μe=3.74×1024(1021E)-0.22 (V·m·s)-1；De为电子扩散系数；Te为电子温度；t为时间。
假设在整个反应过程中，电子密度的增加或衰减与M个反应有关，其中M=M1+M2，则有
（4）
式中，xg、kg分别为反应g中目标物质的摩尔分数和速率系数；xh、αh为反应h中目标物质的摩尔分数和汤森系数；Nn为中性粒子数密度。
平均电子能量方程为
（5）
（6）
（7）
式中，Sen为反应中电子迁移和碰撞中产生或损失的能量；nε和Γε分别为电子能量密度和电子能量通量；με为电子能量迁移率；Dε为电子能量扩散系数。
3.1.2 等离子体模型边界条件
沿面闪络过程中电荷在绝缘介质表面积聚，使电场发生畸变[20-21]。其电荷积聚的条件为
（8）
式中，D1、D2为边界电位移通量；n为绝缘边界法向量，除施加电势的边界外，n·D=0；
为表面电荷密度；Jr、Je分别为表面离子密度和表面电子密度。
沿面闪络过程中存在电子热运动以及场致发射电子在外施电场作用下的迁移运动，这些运动电子与绝缘介质表面发生碰撞，并引发二次电子发射[22]。其电子通量的边界公式为
（9）
（10）
式中，ve,th为电子热速度；αe为电场系数；
为二次电子发射引起的电子增益；γ为高能粒子撞击绝缘界面引发的二次电子发射系数，γ=0.004[23]；kb为玻耳兹曼常数；me为电子质量。
3.1.3 等离子体演变的化学反应
以空气作为气-固界面测试系统的反应气体，需要充分考虑等离子体化学反应的类型，但实际上沿面闪络过程中的等离子体反应十分复杂，其中包含数十种粒子的交叉反应[24]，以传统方法依次分析计算每种反应难以实现。本文参考文献[25]，将O2与N2间的多种反应设为反应集，降低了等离子体化学反应的复杂程度，使模型建立及求解难度大幅降低。
将O2与N2的混合气体用物质A表示，放电中总反应可认为是物质A电离的过程，产生正离子p和负离子n，具体反应见表1。表中，二体反应的速率系数单位为m3/s，三体反应的速率系数单位为m6/s；NA为阿伏伽德罗常数；激发电离和弹性碰撞速率利用N2、O2横截面数据[26]，通过BOLSIG+（电子玻耳兹曼方程求解器）计算汤森系数获取，得到的汤森系数如图7、图8所示。

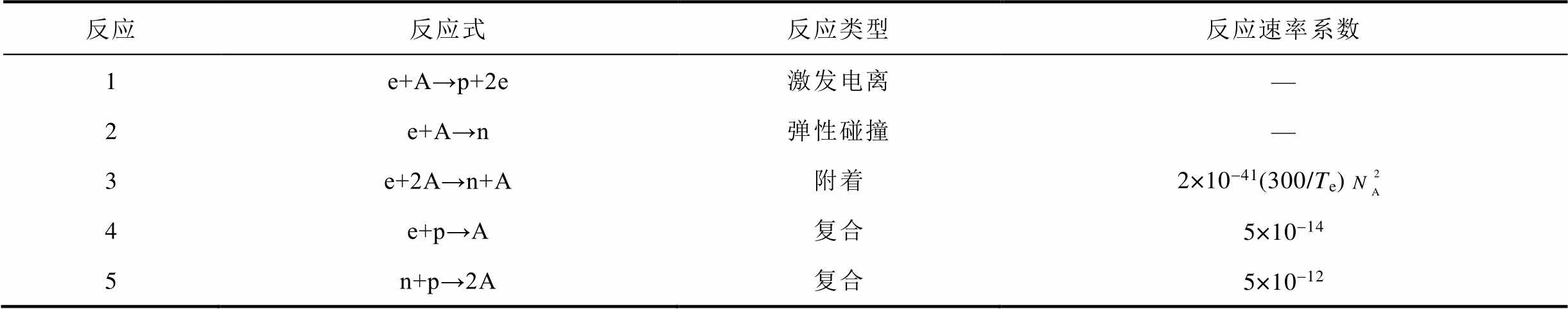

表1 等离子体化学反应
Tab.1 Plasma chemical reactions
反应反应式反应类型反应速率系数 1e+A→p+2e激发电离— 2e+A→n弹性碰撞— 3e+2A→n+A附着2×10-41(300/Te) 4e+p→A复合5×10-14 5n+p→2A复合5×10-12

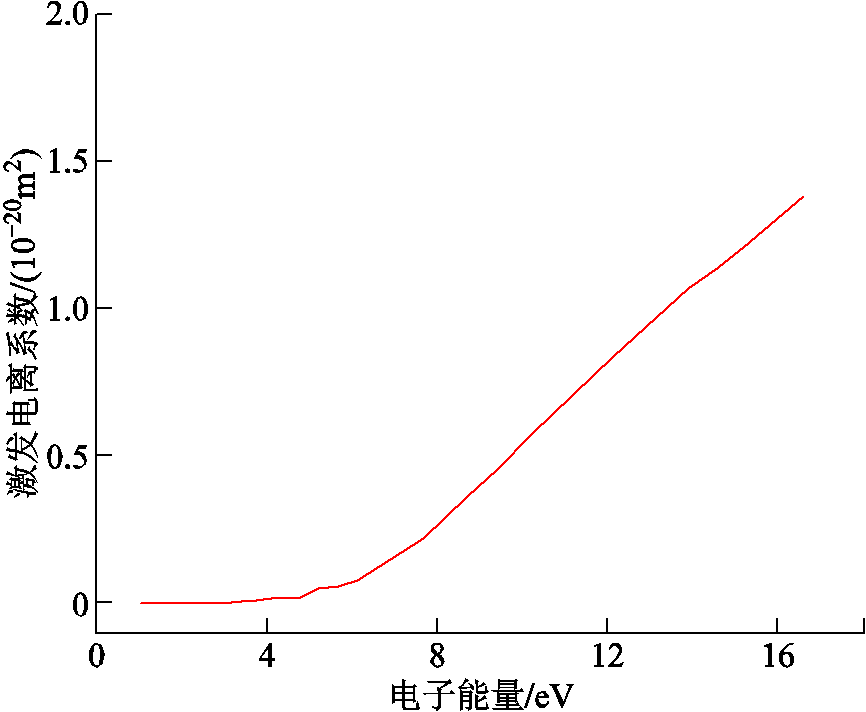

图7 激发电离汤森系数
Fig.7 Townsend coefficients for excited ionization

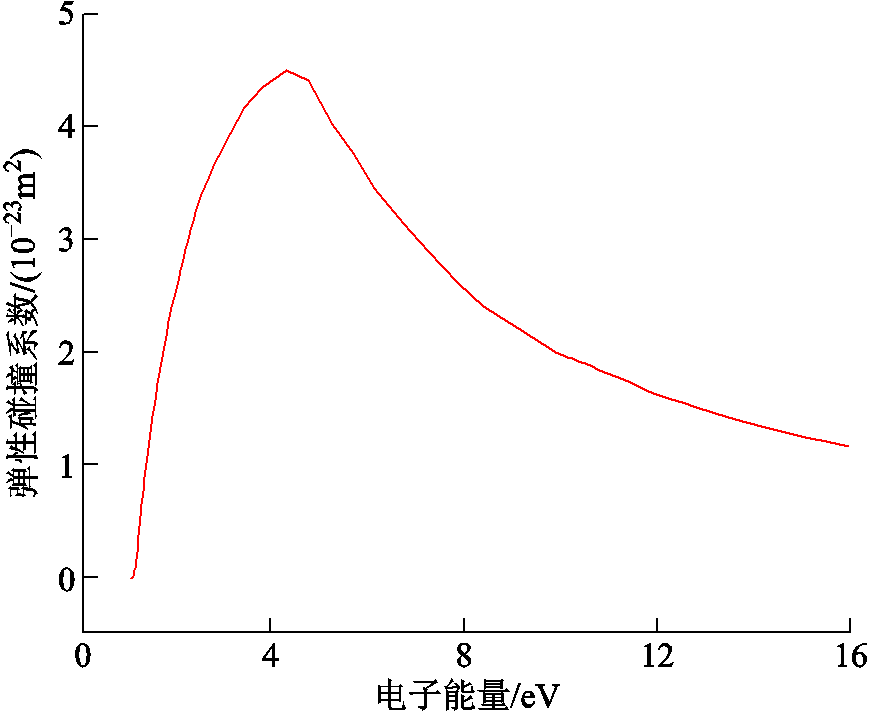

图8 弹性碰撞汤森系数
Fig.8 Townsend coefficients for elastic collisions
3.1.4 老化后环氧树脂表面形貌微观建模
为确保老化后试样表面微观形貌建模的准确性，需测量不同老化条件下环氧树脂的表面粗糙度，取不同周期的老化试样进行原子力显微镜（Atomic Force Microscope, AFM）测试[27]，以100℃老化温度为例，其测试结果如图9所示。其中未老化试样表面相对平整且分布着较多尺寸较小的毛刺，高度为120.2 nm。当老化达到40天时，在电应力和热应力的影响下，带电粒子不断撞击试样表面，使表面形貌发生巨大变化，表面毛刺基本消失，呈山峰状凸起，高度达到369.7 nm。当老化达到80天时，表面凸起增长缓慢，高度达到442.7 nm。
图9 老化试样AFM图像
Fig.9 Aging specimen AFM images
目前用于模拟工频交流下绝缘切向电应力的沿面闪络模型主要有针-板电极和针-棒电极[28-29]两种形式。本文选取针-板电极模拟环氧树脂的沿面放电行为。为使仿真结果更有对比性，本文选取100℃下老化80天的环氧树脂介电常数与未老化环氧树脂进行对比，使用FDS-PDC+系列介电绝缘分析仪测量介电常数，并取其工频下的介电常数作为参考数据。介电常数测试结果如图10所示，未老化试样相对介电常数为3.2，老化80天试样相对介电常数为4.4。

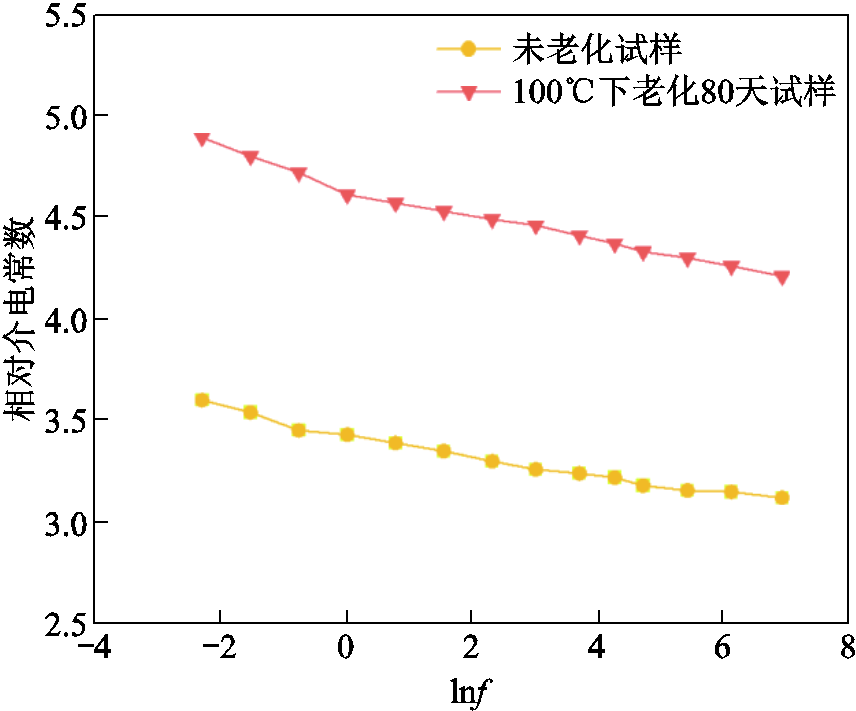

图10 介电常数测量结果
Fig.10 Dielectric constant measurement results
结合实际测得的试样表面粗糙度，在COMSOL Multiphysics仿真中引入随机函数生成环氧树脂老化表面。通过改变空间频率含量的方式表征表面粗糙度，其内核是通过傅里叶级数拓展的三角函数之和来合成表面数据，总和中的每项都表示空间中的某个振荡频率。考虑环氧树脂试样表面结构和物质掺杂不均匀等影响，设置10%的数值波动区间。x轴和y轴的随机函数为
（11）
（12）
式中，s为常数，表示随机曲线的长度；A为峰值系数；m为空间频率；N为空间频率分辨率；b为频谱指数；
和
为一维随机函数。设置N=60，b=0.8。最终的随机生成曲线取值范围见表2。

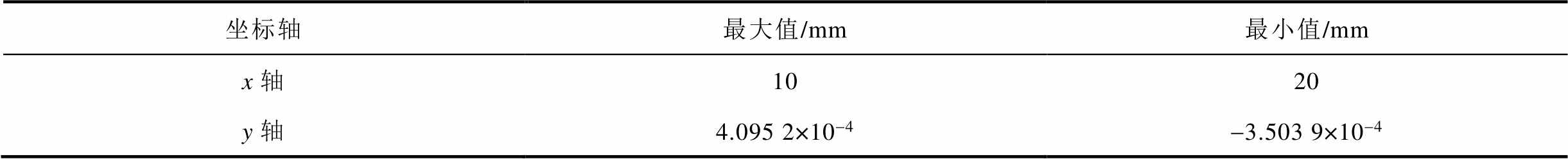

表2 随机生成曲线取值范围
Tab.2 Randomly generated curve value range
坐标轴最大值/mm最小值/mm x轴1020 y轴4.095 2×10-4-3.503 9×10-4
为了在保证拥有较高计算精度的前提下，又能有良好的收敛性和较快的计算速度，本文采用非均匀网格划分，即针电极和发生沿面闪络的介质表面区域网格划分较密，其余闪络影响较小的区域采用常规大小的网格。
在电热老化过程中最直观的物理特性就是表面形貌的改变，通过AFM测试发现，电热联合老化前后试样的表面粗糙度发生了明显变化（增大了将近3倍）。一方面，沿面闪络的发展过程中电场的畸变程度会受到表面粗糙度的影响[30]；另一方面，老化同样会影响材料的介电性能[31]。因此通过改变介电常数和表面粗糙度来表征环氧树脂的老化具有一定的可行性。
通过数值模拟仿真可以直观地展示沿面闪络过程中反应界面电子密度和电场强度的变化，对厘清沿面闪络的机理和揭示不同老化周期环氧树脂的沿面闪络特性具有重要意义。

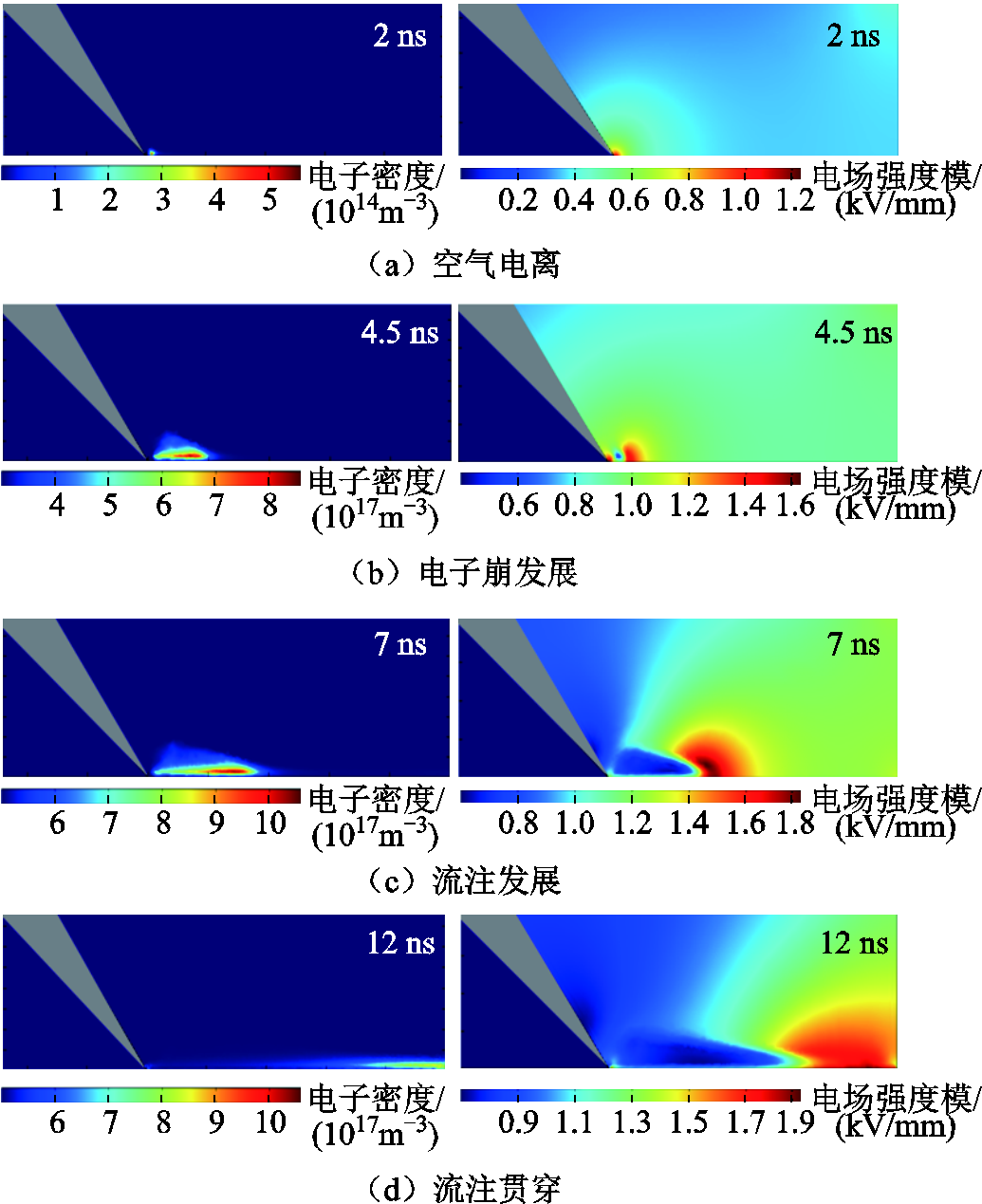

沿面闪络动态演变过程如图11所示。图11中，左图为等离子体动态演变过程，右图为与其对应的电场强度模值变化。如图11a所示，由于针电极的特殊结构，其尖端附近容易发生电场畸变，随着畸变电场的增强，空气介质发生电离反应并产生大量自由电子和正负离子，此时电子密度增加到1014 m-3数量级。图11b中自由电子在电场的作用下向板电极迁移，与空气介质发生碰撞电离引起电子崩，导致电子密度增加到1017 m-3数量级。大量电荷集中在电子崩头部容易形成空间电场，空间电场和外施电场的共同作用进一步加强了流注的头部电场，因此在流注头部形成高电场强度区域。而正离子电离区不断积聚使电场畸变继续增强，保证沿面闪络持续稳定的进行。当电子崩发展到4.5 ns时，电子密度峰值为8.15×1017 m-3，电子密度接近电子崩转化为流注的临界值，这与文献[32]中提到的沿面闪络过程中电子密度的变化趋势和数量级相同，因此验证了本文仿真结果的准确性。如图11c所示，随着电子崩的持续发展，电子密度最高到达1.18×1018 m-3，电子崩形成流注并持续向板电极移动，头部电场强度持续增加最高达到1.65kV/mm。由图11d可知，流注最终沿绝缘表面贯穿空气介质，形成放电通道。
图11 沿面闪络动态演变过程
Fig.11 Evolution of flashover along the surface
为更好地观察材料表面粗糙度对沿面闪络的影响，取绝缘材料表面上方0.02 mm处平行截线进行数据分析。交流下环氧树脂沿面闪络演变大致进行了12 ns，通过记录截线上每个时刻数据的变化来研究老化引起的闪络特性。由于截线位置不同，所获得的数据不同于3.2节中的数据。

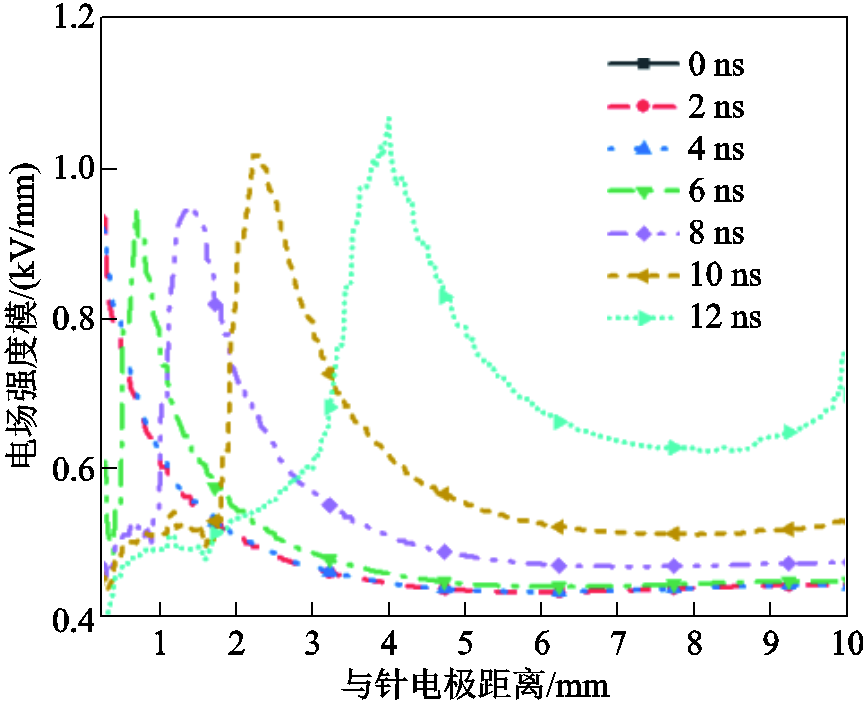

老化前后环氧树脂表面电场强度时空分布如图12和图13所示。两者电场强度均呈增大趋势，且畸变电场主要分布于针电极和流注头部。较强的畸变电场使空气电离并产生更多的电子和正负离子，因此老化后环氧树脂的沿面电场强度比未老化环氧树脂的大。以12 ns为例，未老化的绝缘材料流注头部电场强度为1.067 kV/mm，老化后流注头部电场强度为1.183kV/mm，增加了近10.87%。同样老化后的环氧树脂沿面电场强度增长速率也会提高，从图12中可明显看出未老化环氧树脂的沿面电场强度增长趋势相对缓慢，6～12 ns内未老化环氧树脂沿面电场强度从0.908kV/mm增加到1.067 kV/mm，增大了17.51%，而老化后环氧树脂的沿面电场强度从0.936 kV/mm增加到1.183kV/mm，增大了26.39%。相比于未老化环氧树脂，老化环氧树脂表面的原有结构在电热应力的作用下被破坏，表面粗糙度变大，因此针电极处的电场畸变更加严重。老化行为不止改变了环氧树脂的物理结构，随着老化时间的增加，绝缘材料的相对介电常数也会增大，介质表面电场畸变现象更加严重[33]，最终引起闪络电压的下降。
图12 未老化环氧树脂表面电场强度分布
Fig.12 Distribution of electric field strength on the surface of unaged epoxy resin
图13 100℃下老化80天环氧树脂表面电场强度分布
Fig.13 Distribution of electric field strength on the surface of epoxy resin aged at 100℃ for 80 days

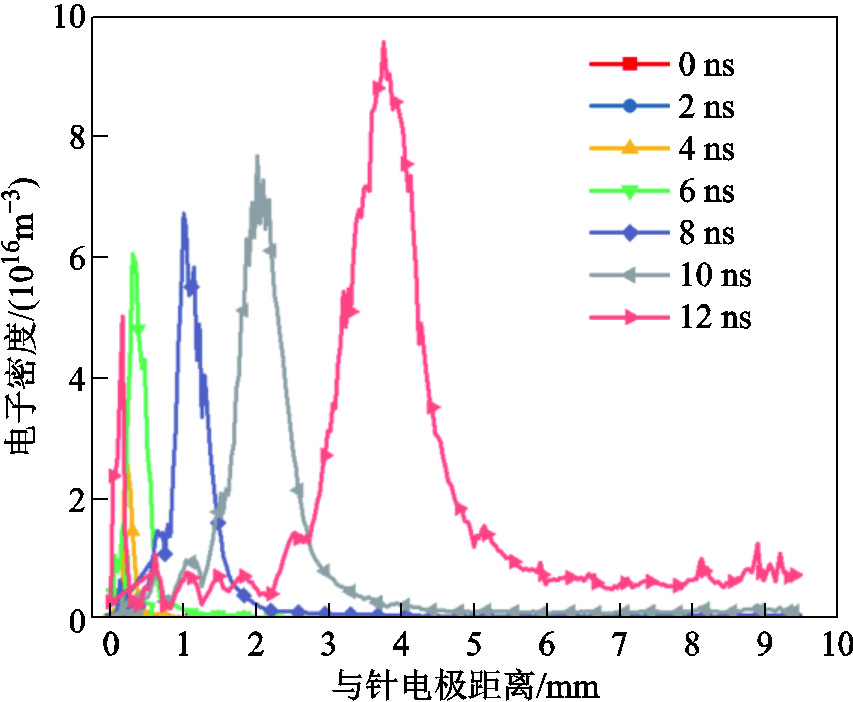

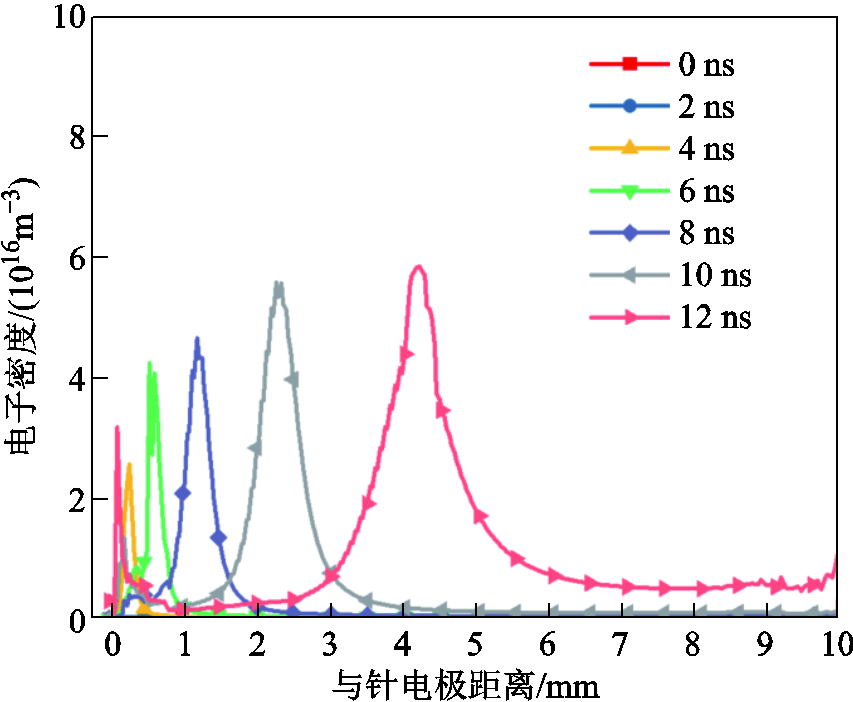

老化前后环氧树脂表面电子密度时空分布如图14和图15所示。电子密度和电场强度具有很好的对应性，即电子密度最大值同样出现在流注头部，随着沿面闪络的发展，环氧树脂表面电子密度不断增大。未老化环氧树脂在6、8、10、12 ns时表面的电子密度分别为4.22×1016、4.63×1016、5.55×1016、5.91×1016 m-3，老化后环氧树脂表面的电子密度分别为6.07×1016、6.75×1016、7.72×1016、9.86×1016 m-3。可明显看出，同一时刻老化后环氧树脂表面电子密度增大，且老化后环氧树脂表面电子密度的增长速率整体呈增大趋势，这是因为老化模型的电场畸变更严重，导致空气电离更剧烈。图14和图15中电子密度的波峰位置可表征沿面闪络电子崩头部的移动位置，以10 ns为例，老化后电子密度峰值位置约为2 mm，而未老化时的峰值位置为2.4 mm，由此可看出老化后的闪络发展速度要比未老化的快。这是由于电场强度增大，空气电离更加剧烈，电子崩发展更加迅速，电子密度能够更迅速地达到电子崩转化为流注的临界值。并且随着老化引起的环氧树脂介电常数增大，气-固表面空间电荷分布发生变化，电荷消散速度减弱，导致电荷积累。当空气介质和环氧树脂的介电常数相差较大时也会对流注的运动产生影响，表面电荷的积聚使流注受到的电应力的挤压增强，导致头部的电荷密度增大，进而增强了介质表面流注前端的电场强度，最终导致流注发展速度变快[34]。
图14 未老化环氧树脂表面电子密度分布
Fig.14 Electron density distribution on the surface of unaged epoxy resin
图15 100℃下老化80天环氧树脂表面电子密度分布
Fig.15 Surface electron density distribution of epoxy resin aged at 100℃ for 80 days
老化前后环氧树脂表面电荷时空分布如图16和图17所示。由于正离子在电场的作用下在绝缘材料表面积聚负极性电荷，随着沿面闪络的发展，绝缘材料表面负电荷积聚量不断增加，且高密度电荷区域逐渐由针电极向地电极发展。4 ns电子崩发展时期，环氧树脂表面电荷密度缓慢增长。当闪络发展到流注时期时，表面电荷密度激增，激增初期未老化环氧树脂表面电荷密度为-1.37×10-7 C/m2，而老化后环氧树脂表面电荷密度为-2.16×10-7 C/m2，可明显看出老化后环氧树脂表面电荷激增更加严重。老化后环氧树脂整体表面电荷密度会增加，11 ns时，未老化环氧树脂表面电荷密度最大值为-6.28×10-7 C/m2，而老化后环氧树脂表面电荷密度为-6.98×10-7 C/m2，老化后环氧树脂的表面电荷积聚更加严重。

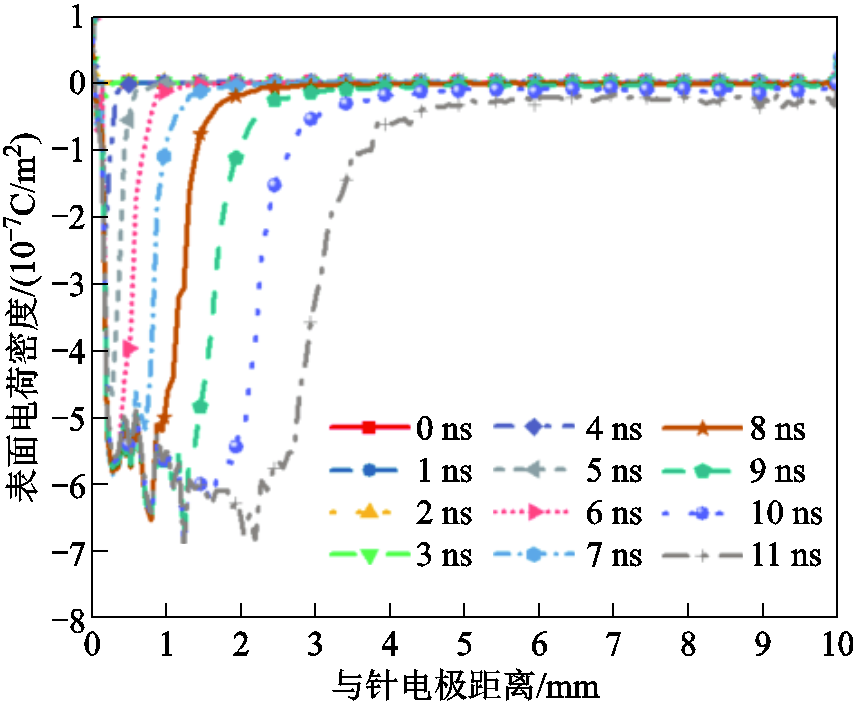

图16 未老化环氧树脂表面电荷分布
Fig.16 Surface charge distribution of unaged epoxy resin
图17 100℃下老化80天环氧树脂表面电荷分布
Fig.17 Surface charge distribution of epoxy resin aged at 100℃ for 80 days
选取100℃下老化试样和未老化试样，测量10 min内表面电荷消散情况并将采集的数据进行归一化处理，如图18所示。老化前后试样表面电荷消散速率随时间均呈现衰减趋势，即起始电位下降较快，随着消散时间的推移最终趋于平缓。未老化环氧树脂的表面电荷消散速率约为40.12%，而随老化时间的增加，表面电荷消散速率减弱。当老化时间为20天时表面电荷消散速率达到34.09%；老化时间为40天时表面电荷消散速率达到32.17%。这归因于电热联合老化破坏了环氧树脂试样表面形貌，使其表面粗糙度增大，增强了捕获电荷的能力[35]，进而导致表面电荷消散速率下降。

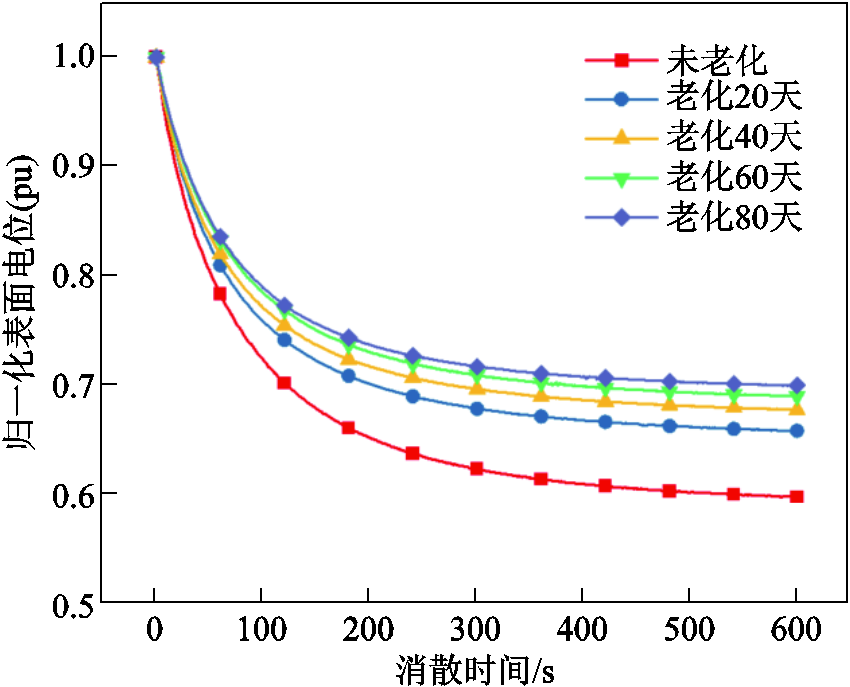

图18 归一化表面电荷衰减曲线
Fig.18 Normalized surface charge decay curves
采用等温表面电位衰减法（Isothermal Surface Potential Decay, ISPD）可以计算老化前后环氧树脂试样的表面陷阱能级，其表达式为
（13）
（14）
式中，Et为表面陷阱能级；T为环境温度；
为捕获的电子或空穴从陷阱逸出的频率；N(Et)为表面陷阱密度；εr为样品的相对介电常数；ƒ0(Et)为初始电子占据率，为简化模型，通常设
；δ为表面电荷积聚的深度；d为试样厚度；q为电子电荷；Vs为样品表面电位。

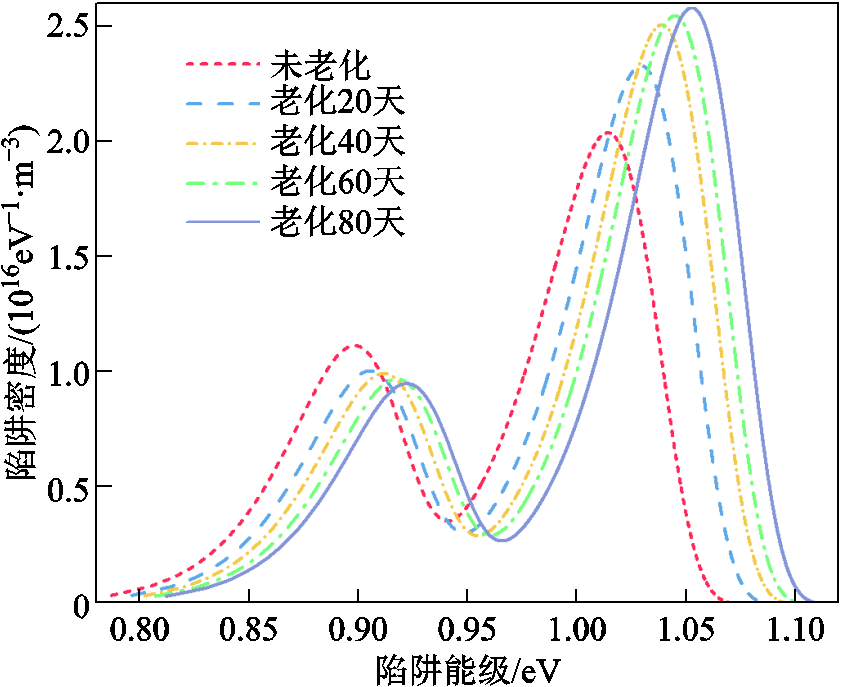

老化前后环氧树脂试样表面陷阱密度和能级分布如图19所示。图19中老化前后试样陷阱分布曲线均为双峰，即都存在深陷阱和浅陷阱，但未老化环氧树脂表面的浅陷阱密度较大，陷阱密度为1.14× 1016 eV-1·m-3。由于电热联合老化过程中环氧树脂试样发生电热裂解，内部分子链断链、重组、弯曲、折叠[36]，浅陷阱逐渐转化为能级更大的深陷阱，致使老化后环氧树脂表面深陷阱密度均明显增加。当外加电场一定时，试样势垒高度与介电常数成正比，老化后环氧树脂试样介电常数增大，导致深陷阱能级也会增大。未老化试样的深陷阱密度为2.15× 1016 eV-1·m-3，深陷阱能级为1.01 eV；当老化时间到达80天时，深陷阱密度为2.56×1016 eV-1·m-3，深陷阱能级为1.06 eV，随着老化时间的增加，深陷阱的能级和密度均呈增大趋势。
图19 表面陷阱密度曲线
Fig.19 Surface trap density profile
老化对表面陷阱的影响如图20所示。老化后环氧树脂试样深陷阱密度的增加，提高了材料表面自由电荷的入陷概率Pin，且陷阱能级的增大使电荷需要克服的势垒大大提高，即脱陷概率Pout降低，试样表面积聚大量的电荷，促进了畸变电场的形成，更易导致沿面闪络的发生。这也是老化后环氧树脂试样沿面闪络电压下降的重要原因。
图20 老化对表面陷阱的影响
Fig.20 Effect of aging on surface traps
本文利用等离子体动态演变模型研究了电热联合老化前后环氧树脂闪络过程中电子密度、表面电荷密度、切向电场强度的时空变化规律。并通过对老化试样表面电荷消散和陷阱效应的研究，进一步揭示了闪络电压下降的原因。得到结论如下：
1）通过对电热联合老化试样进行AFM测试和沿面闪络实验，发现在老化时间0～80天内，160℃老化温度下环氧树脂试样闪络场强降低了25.7%，而0～40天内试样沿面闪络场强下降陡度最大，这与0～40天试样表面粗糙度迅速增大有关。同一老化时间下，随着老化温度升高，沿面闪络场强下降趋势加快。
2）通过引入随机函数表征介质表面粗糙度，建立了环氧树脂电热老化试样的沿面闪络仿真模型，获得了老化前后环氧树脂闪络过程中的切向场强、电子密度和表面电荷密度的时空演化特性。老化试样因表面粗糙度和介电常数增大，其表面电荷密度会发生激增现象，较老化前试样增大了57.66%，使得电子密度很快到达电子崩转化为流注的阈值，流注头部电场强度增大约10.87%，导致闪络发展速度变快。
3）由陷阱效应解释了电热联合老化对环氧树脂试样表面电荷的影响机制，厘清了试样沿面闪络场强下降的原因。老化后试样的表面电荷消散速率明显减缓，在长期电热应力作用下，表面浅陷阱会逐渐转化为深陷阱。针对老化时间为80天的试样，其深陷阱密度和能级分别增加到2.56×1016 eV-1·m-3和1.06 eV，造成电荷入陷概率增大，导致表面电荷大量积聚，电场畸变更加严重，从而降低了沿面闪络场强。
