摘要 随着无线电能传输系统功率和频率的提升，为了提高系统的传输效率和抗干扰能力，相关行业对电能传输的控制性能要求不断提高，因此需要在无线电能传输的功率发射端和接收端进行实时高频的数据交互，该文提出一种兼具低成本与高鲁棒性的同步无线电能与信号传输（SWPDT）的实现方法。基于传统的磁耦合无线电能传输（WPT）系统结构，利用磁耦合线圈外侧的两块金属屏蔽极板为数据传输提供了独立的电容通道，在考虑线圈寄生电容的情况下构建六板电容耦合数学模型与物理模型，通过4个阻波网络和补偿结构，构建四阶谐振网络，用以实现信号的全双工通信；该系统能够在不额外增加信号传输通道的情况下实现电能信号同步传输，显著降低了WPT系统的整体成本和尺寸大小；最后，搭建50 W功率传输样机，通过实验验证了在线圈距离17 cm的条件下电能传输效率达到80%，在常用串行通信比特率240～800 kbit/s范围内实现电能与信号的全双工并行传输，误码率均可维持在一个较低水平，在横向漂移比达到87.72%的极板偏移情况下，系统的信号传输效率衰减比仅为22.66%，在极端工况下信号传输具有较强的鲁棒性，验证了该文设计方法的正确性与可行性。
关键词：无线电能传输（WPT） 同步无线电能与信号传输（SWPDT） 电容屏蔽极板 全双工通信
近年来，无线电能传输（Wireless Power Transfer, WPT）技术因其灵活、便捷的特点，在智能设备[1]、电动汽车[2]、生物医疗[3]、旋转机构[4]等领域不断发展，吸引了大批学者进行研究。在现有的WPT系统的广泛应用中，系统的高频特性与高阶特性导致了功率等级限制[5]、参数敏感性高[6]、鲁棒性较差[7]等问题，因而对系统的控制性能提出了更高要求。为了达到高效稳定的电能传输效果，在电能传输的同时进行实时高频的数据交互已经成为无线电能传输中必不可少的一环。在许多实际场合中，需要将控制信号从电能传输的一次侧向二次侧发送，二次侧传输回实时的电压、温度、电池状态、故障信息、位置信息等检测数据，以实现系统快速检测、实时控制、故障保护等功能[8]。
目前应用广泛的无线通信方法如蓝牙、WiFi等基于射频（Radio Frequency, RF）的通信技术，在文献[9]中已经用于数据的前向传输。但研究表明，高达几ms的数据延迟并不适用于高频电力电子的实时控制系统，并且随着功率等级的提升，射频通信的误码率显著增加。因此，面向WPT系统信息交互的实时性、可靠性与快速性要求，提出了同步无线电能与信号传输（Simultaneously Wireless Power and Data Transfer, SWPDT）技术[10]。目前关于SWPDT已经有许多研究，研究方向可分为三类：①电能调制式；②基于高频数据载波的共享通道式；③多电感通道的分离通道式。
电能调制式的能量数据并行传输，通过调制电压的幅值，在二次侧实现数字信号解调。但由于信号直接调制在电能通道，信号对电能质量的干扰较大，恒压和恒流控制较为困难，并且难以在恒压恒流控制的过程中保证信号的完整性[11]；基于高频数据载波的共享通道式的能量数据并行传输，采用频分复用的方式将调制信号注入电能通道，利用基波分量传输电能，高频分量传输数据，使高频载波与电能同时通过同一个耦合机构进行传输，信号传输速率相对较高[12]，但由于能量高次谐波和开关噪声的存在，增大了信号传输的误码率，难以保证信号传输过程的准确性，需增加额外的隔离电路和控制算法来解决串扰问题，电路复杂度和设计难度增 大[13]；多电感通道的分离通道式能量数据并行传输，增添了额外电感线圈来传输信号，其从物理上降低了电能和信号之间的串扰[14]，但增大线圈所造成的系统成本与空间的增加限制了其应用场景，并且在多线圈分别进行信号发送与接收的情况下，多线圈之间的交叉耦合会带来一定的串扰[15]。
重庆大学研究团队提出的多电容通道能信同传，利用部分能量通道进行信号传输，在传输530.4 W电能时仍能保证23.28 Mbit/s的信号传递速率[16]；文献[17]利用金属屏蔽板和耦合线圈的寄生电容构成信号通路，在磁耦合WPT系统基础上添加额外的电容极板用以传输信号，为上述多电感与多电容通道优化提供了方向。这种方法相较于多电感通道方法，不需要额外的线圈，具有灵活性好、空间位置偏移冗余大等优点。但数据和信号通路未能完全解耦，仍然存在一定的串扰，在异物检测方面，异物的出现会一定程度上影响电感线圈的寄生电容，检测速度较慢，当紧急情况如线圈烧毁发生时，故障信息并不能快速地由铝板和线圈寄生电容的信号通道反馈至发送端，难以立即停止逆变器工作，易造成人员伤亡和财产损失。
文献[18]针对上述不足在不增加新的耦合机制的情况下实现了独立的数据传输，完成了电能和数据传输通道的解耦，从而保证了紧急情况下的可靠数据传输。在其耦合机构设计与分析中，仅给定了理想情况下对称的参数设计，未考虑实际拓扑中多个尺寸参数的互相耦合，并不具有广泛参考性，在理想对称的耦合极板参数下对单向信号传输做了分析，在需要信号全双工通信的场合难以应用，有一定的局限性。
故此，本文针对目前WPT应用中能量传输和双向信号传输的需求，提出了一种基于屏蔽电容极板的双向数据传输方法，合理利用电磁屏蔽板，不需添加额外屏蔽隔离电路，极大地降低了成本与空间，利用电路自身阻抗特性，减小电能对信号的干扰，降低信道的复杂度，并且验证了信号通道的存在不会影响系统传输功率，为WPT系统中电能与信号并行传输提供一种新方法。主要工作如下：
（1）利用耦合线圈两侧金属屏蔽板间的电容给数据传输提供了独立的信号通道，在保证金属极板磁屏蔽功能的前提下，降低了系统的整体成本。
（2）在考虑线圈寄生电容的情况下构建六板电容耦合模型，利用遗传算法对数学模型参数进行优化，搭建物理模型。
（3）利用4个阻波网络，与补偿结构构成四阶谐振网络，实现信号的全双工通信。对全双工信道模型进行参数设计与系统分析。
（4） 搭建50 W功率传输样机，在240～800 kbit/s范围内验证了信号传输在电能同时传输情况下的稳定性，信号通道的存在不影响电能传输的质量与效率。

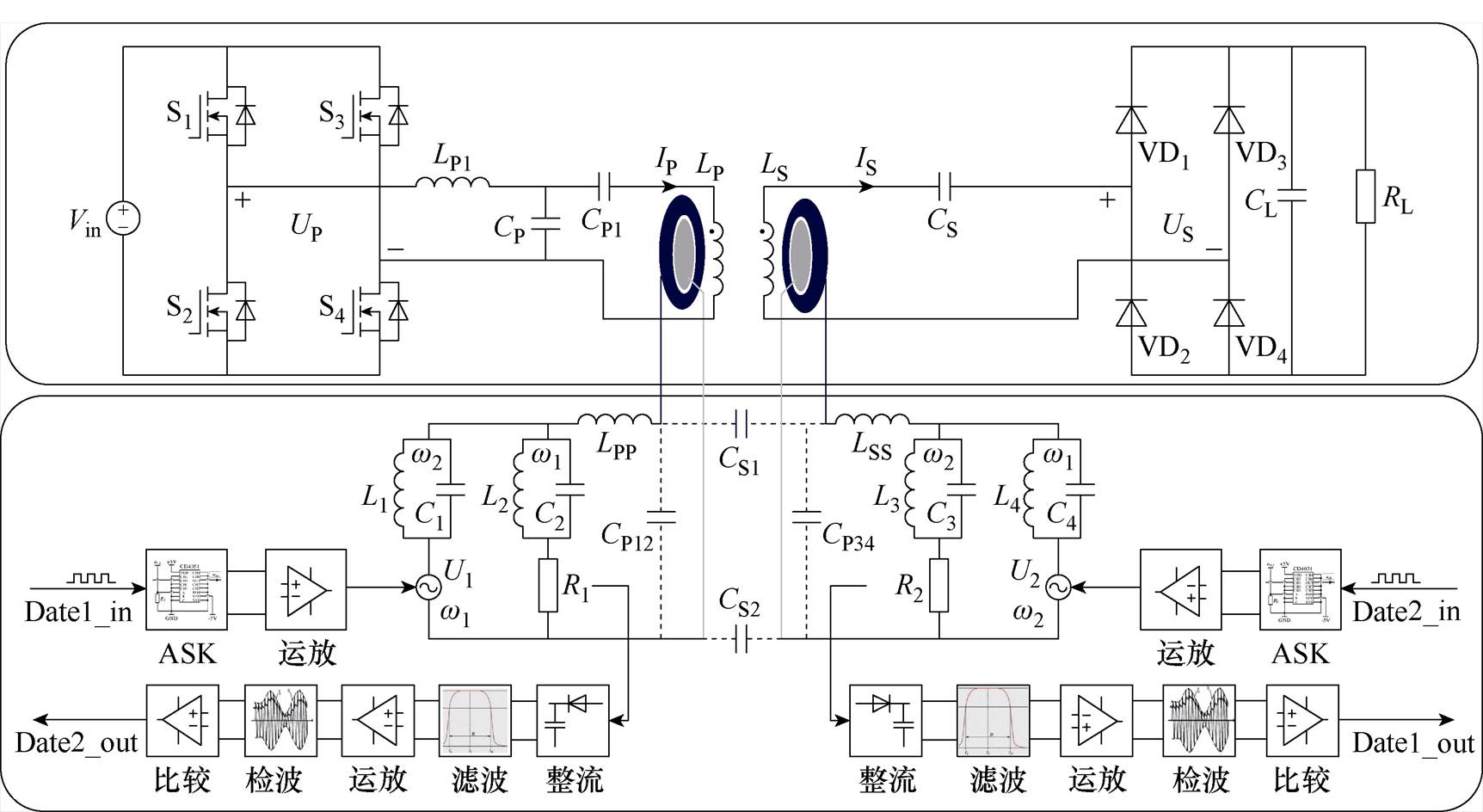

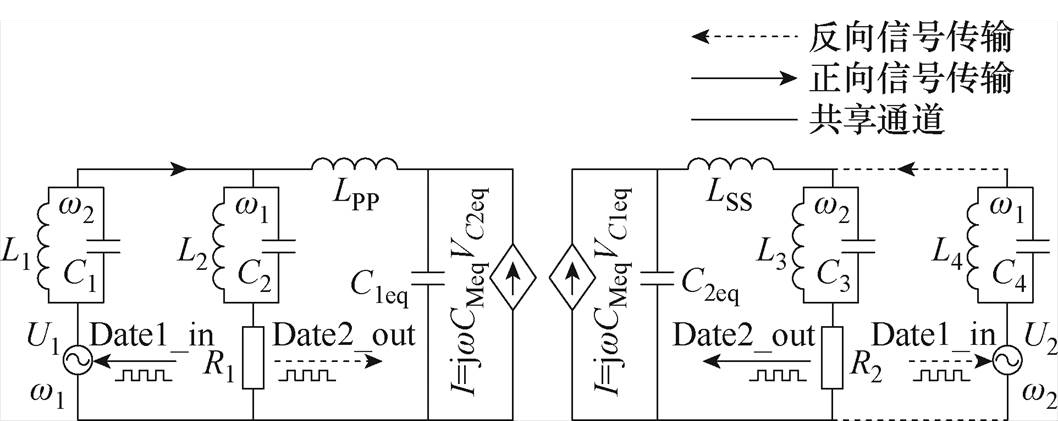

基于屏蔽电容极板数据传输的WPT系统原理如图1所示。图1中的电能传输通道中，输入直流电源Vin通过4个开关管S1、S2、S3、S4所构成的全桥逆变电路，产生频率为w0的正弦波，此时的逆变电压为UP，电能传输部分采用等效LCC-S补偿结构，CP和LP1分别为一次侧发射线圈电感LP的补偿电容和补偿电感，CS为二次侧接收线圈电感LS的补偿电容，其用以消除线圈的自感，IP为一次线圈的输入电流，IS为二次线圈的感应电流。US为经过二次侧补偿电容后整流前的电压，通过二极管VD1～VD4不控整流为负载CL与RL供电。
信号传输通道中，为了实现全双工通信，分别在信号传输电路的一次侧和二次侧设置了U1和U2两个信号源模拟信号输入，正向数字信号Date1_in和反向数字信号Date2_in通过幅移键控（Amplitude Shift Keying, ASK）调制方式与规定频率的正弦波进行调制，再通过功率放大器注入至信号传输通道中。
为了对正反向信号进行解调，使正反向信号的正弦载波位于不同频带，设置正向信号载波频率为w1，反向信号载波频率为w2。
正向信号通过阻波谐振网络L1、C1与谐振电感LPP注入到一次侧屏蔽电容极板，二次侧接收屏蔽电容极板再通过谐振电感LSS与阻波谐振网络L3、C3在采样电阻R2得到信号波形；一次侧与二次侧的屏蔽电容极板可等效为四个等效电容CS1、CS2、CP12、CP34；从R2采样到信号波形后通过半波整流成只含正半轴的信号波形，通过RC滤波器滤掉通带外的噪声，采用运算放大器放大滤波后的波形送至包络检波，将检测的包络信号与给定值比较得到数字信号。
图1 基于屏蔽电容极板数据传输的WPT系统原理
Fig.1 Schematic diagram of WPT based on shielded capacitor plate data transmission
反向信号同理，通过L4、C4阻波网络与谐振电感LSS注入到二次侧屏蔽电容极板，再通过位移电流将信号传输至一次侧屏蔽电容极板，通过谐振电感LPP与阻波谐振网路L2、C2传输至采样电阻R1，得到信号波形，经过整流滤波以及包络检波还原出数字信号。

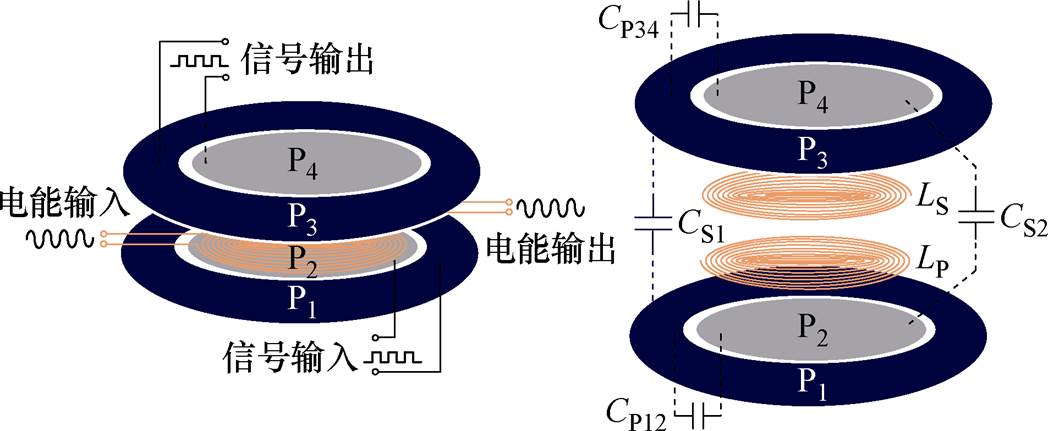

屏蔽电容极板分别位于一次侧发射线圈LP与二次侧接收线圈LS的外侧，屏蔽电容极板一次侧极板P1、P2与二次侧极板P3、P4的拓扑结构采用同心圆设计的平行式圆盘耦合结构，如图2所示。CS1为P1、P3之间的等效互电容，CS2为P2、P4之间的等效互电容，CP12与CP34分别为平行电容极板发射端和接收端的等效自电容。
图2 平行式圆盘耦合结构
Fig.2 Parallel disk coupling structure
电能传输通道中，本文采用LCC-S补偿结构拓扑，LCC型拓扑不仅可以通过配置实现发射线圈恒流特性，也可起到阻抗匹配的效果，平衡元件电压电流应力。通过对其建立数学模型，进行交流阻抗分析。
为了简化分析，采用基波近似方法（First Harmonic Approximation, FHA），忽略高次谐波，将输入直流电压Udc通过全桥逆变器等效输出为近似正弦电压源
。US为整流器的基波输入电压幅值，
为整流器的输出电压，UP和UL可以通过傅里叶级数展开推导出来，并且可以得到它们的基本相量形式为
（1）
不控整流后级的负载可以用等效阻抗Re替代，Re与RL的关系为
（2）
接收侧的电路阻抗ZS为
（3）
在发射端产生的反射阻抗Zr为
（4）
式中，M为耦合线圈的互感；
为一次侧的输入电流；
为接收侧的感应电流；w 为此时电能传输频率。
LCC型补偿网络以及发射线圈可以等效为T型网络，逆变全桥之后系统输入阻抗ZIN为
（5）
为了实现发射线圈恒流输出，接收线圈恒压输出，提高能量的传输效率，需要通过参数配置实现输入阻抗ZIN和接收侧电路阻抗ZS虚部为0，使其工作于谐振状态，配置参数CP、LP、CP1、LP1和CS、LS需要满足
（6）
式中，wP为发射端谐振频率；wS为接收端谐振频率；w0为电能传输的工作频率，只有当系统工作频率wP=wS=w0时，才能实现发射线圈恒流输入、接收线圈恒流输出的传输特性。
由各支路电流可以求得全谐振模式下LCC-S补偿拓扑的输出电压表达式为
（7）
2.2.1 电容六板交叉耦合模型
第1节中为了方便总拓扑的介绍，在图1和图2中只展示了电容之间的互电容与自电容，但是在信号传输的极板电容回路里，线圈之间、线圈与极板之间存在交叉耦合电容和寄生电容，在数据传输通道分析中不容忽视，可能会略微削弱接收到的数据载体。故在图3中分析介绍了考虑电感寄生电容的六板交叉耦合结构。

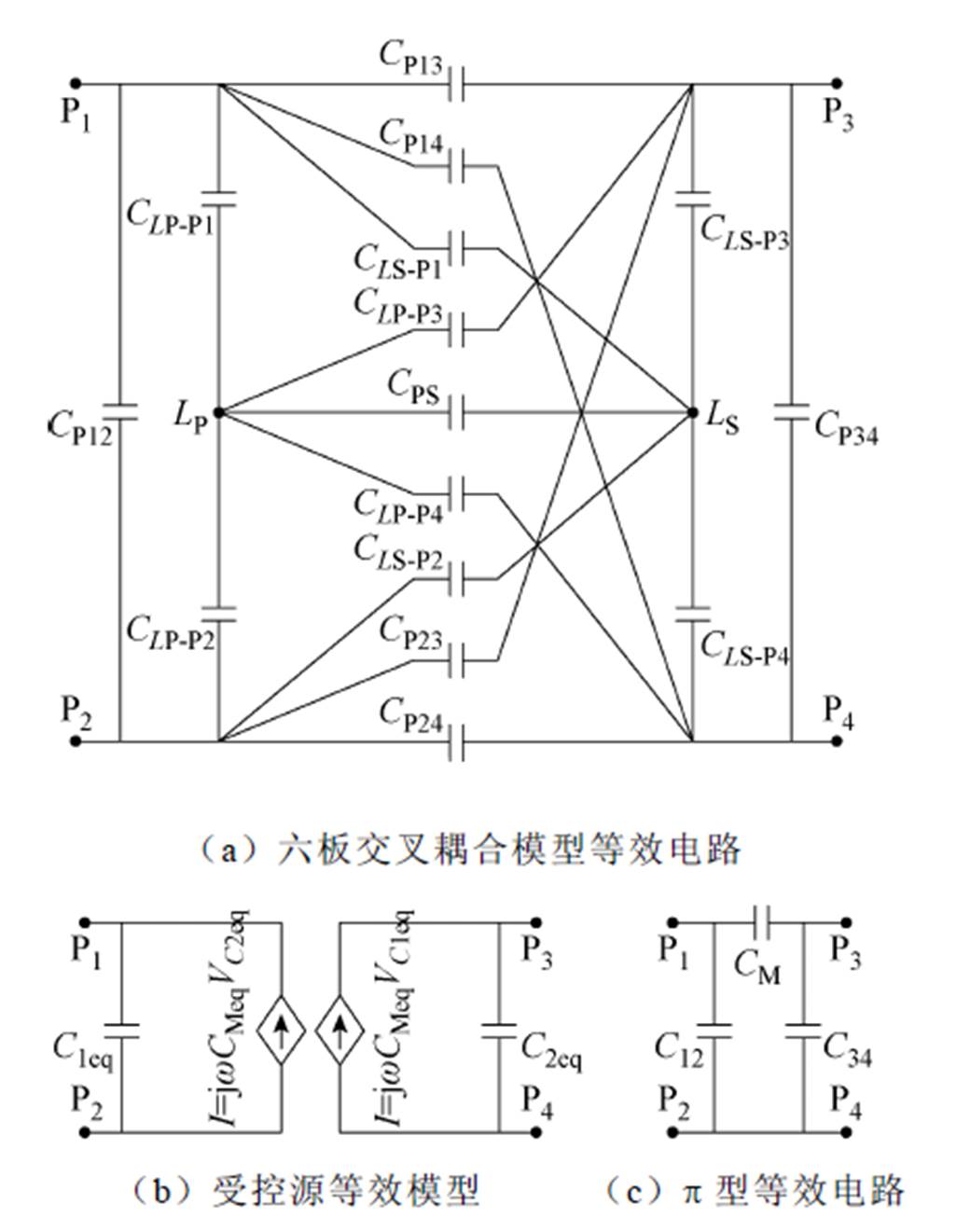

六板交叉的耦合电路模型如图4所示。为了实现平衡的双向数据传输，两侧的金属板截面与耦合线圈设置为相同的尺寸参数，因此耦合电容极板之间的关系可以确定如下：等效自电容CP13=CP24= CS；等效互电容CP14=CP23=Cd；线圈电感LP与相邻侧极板P1和P2的交叉电容CLP-P1=CLP-P2=CPc；线圈电感LP与异侧极板P3和P4的交叉电容CLP-P3= CLP-P4=CPf；线圈电感LS与相邻侧极板P3和P4的交叉电容CLS-P3=CLS-P4=CSc；线圈电感LS与异侧极板P1和P2的交叉电容CLS-P1=CLS-P2=CSf；CMeq为受控源等效模型的等效互电容；VC1eq为C1eq两端电压；VC2eq为C2eq两端电压。

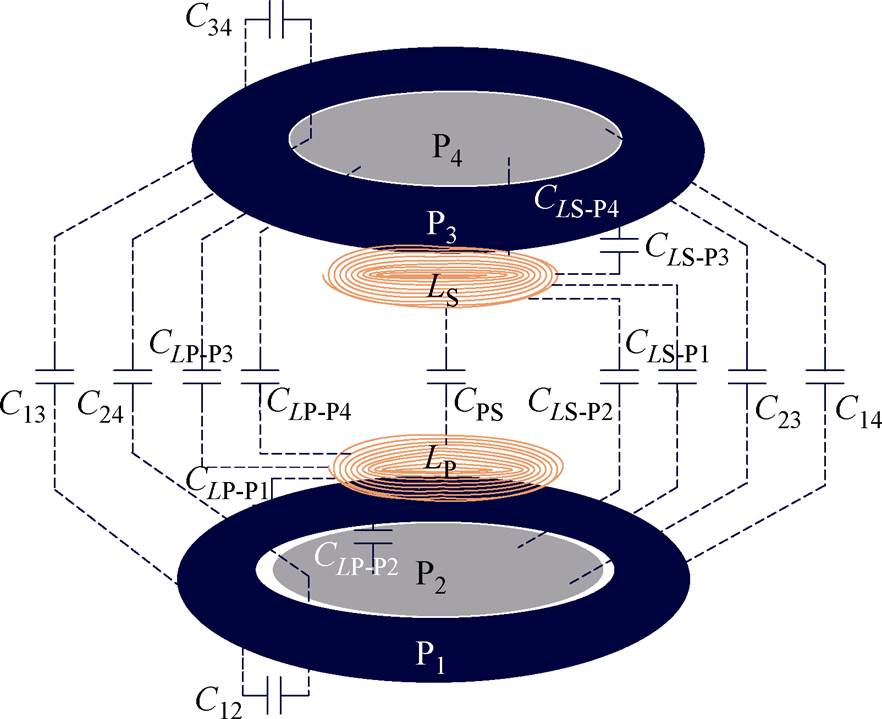

图3 六板交叉耦合结构
Fig.3 Six board cross-coupled structure
图4 六板交叉耦合电路模型
Fig.4 Six board cross coupled circuit model

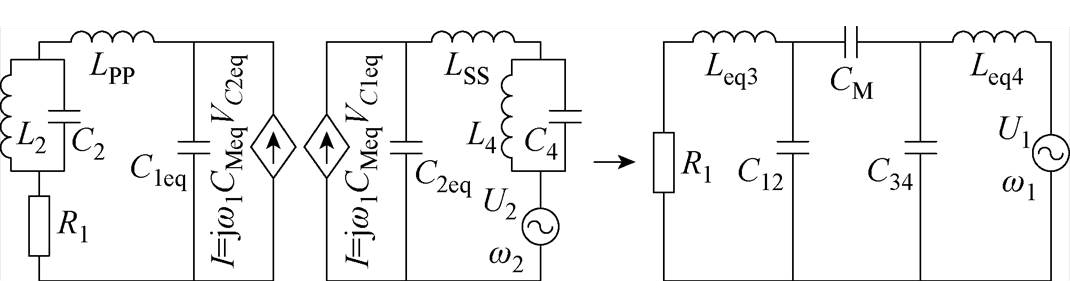

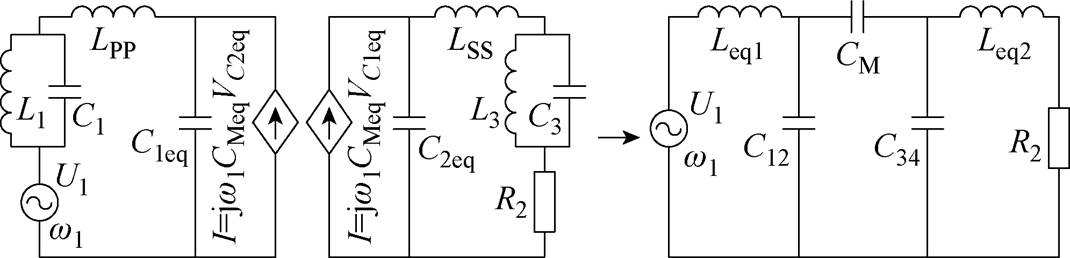

利用基尔霍夫电流定律，将数据传输电路建模为双端口网络。受控源等效模型如图4b所示，简化的p 型等效电路如图4c所示，其中，p 型电路等效电容C12、C34与CM分别表示为
（8）
式中，C12和C34分别为六板交叉p 型等效电路发射端和接收端的等效自电容；CM为等效互电容。
后续对信号通道分析中的耦合结构全部按照上述受控源模型与p 型等效电路进行分析。
2.2.2 全双工通信模式

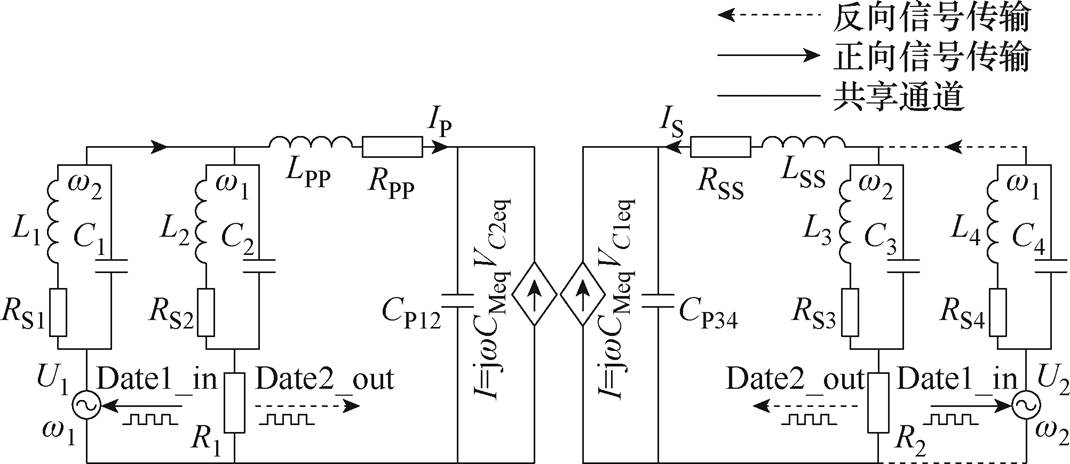

图5显示了所提出的全双工通信信道的拓扑结构，两个数据载波通过由并行LC网络和串行LC网络形成的两个等效串联-串联（Series-Series, SS）补偿拓扑在发射端的耦合极板上，形成高频交变电势差，该电势差激励产生高频电场，并在接收极板上激发交变电压，形成交互电场，在交互电场作用下产生位移电流“流过”极板，将两个数据载波传递至系统接收侧的采样电阻R1与R2。
图5 全双工通信通道拓扑
Fig.5 Full duplex communication channel topology
图5中，串行LC谐振网络由补偿电感LPP、LSS和耦合极板C1eq、C2eq构成，用于补偿电路无功功率，提高电容极板的传输功率。并行LC网络（L1、C1，L2、C2，L3、C3，L4、C4）用于在正反向信号载波的频率不同时，达到LC网络在传输一个载波的同时阻断另一方向载波，减少信号之间的串扰，具体的频率设计方法如图6所示。
图6 双信道频率响应特性曲线
Fig.6 Dual channel frequency characteristic curves

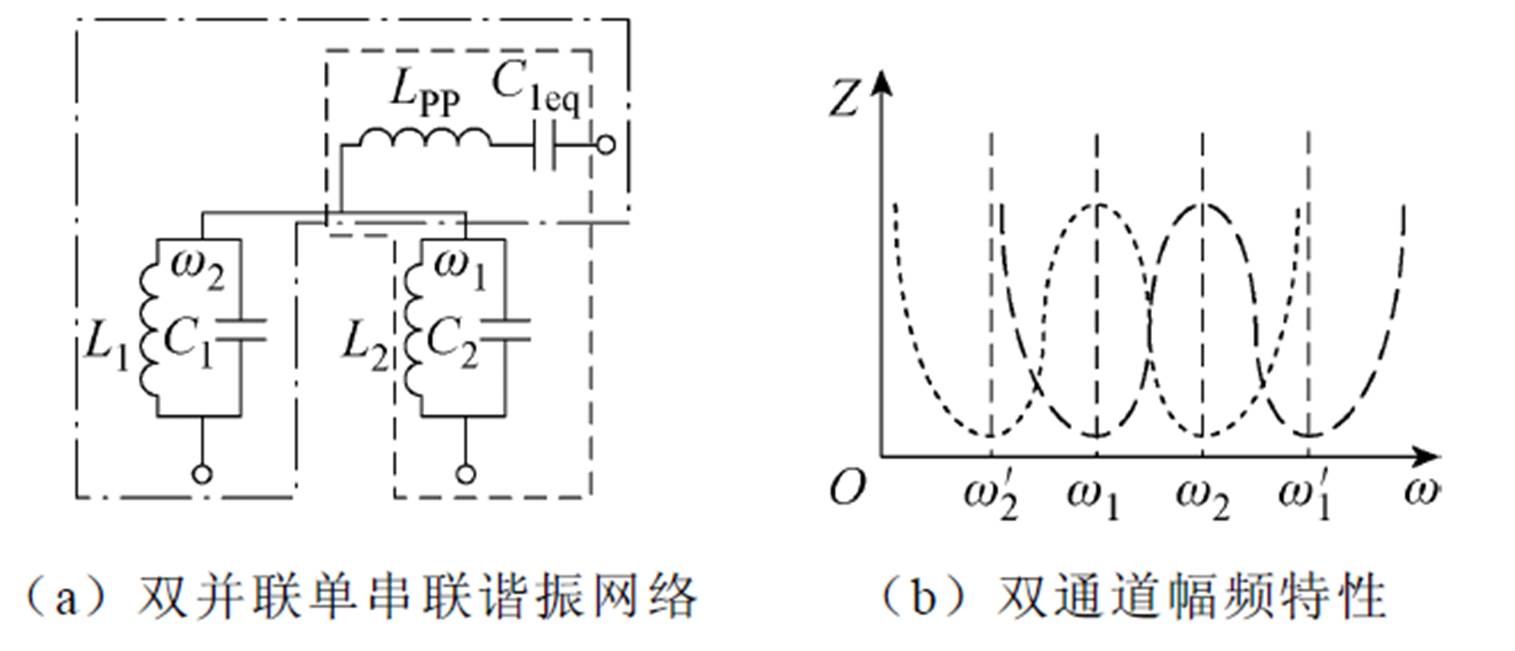

图6a展示了信道左部分的双并联单串联的LC网络，正向信号传输通道为蓝色通道，载波频率为w1，反向信号传输通道为红色通道，载波频率为w2。
两通道输入阻抗与频率的关系如图6b所示，由于正反向信号的传输通道是并联的LC网络与串联的LC网络相连接构成四阶谐振网络，这两组四阶谐振网络的阻抗特性曲线存在3个极点，所以存在1个特定频率使得正向通道的谐振点与反向通道的抑制点（阻抗最大）重合，故将正向通道的谐振点调整为反向通道的抑制点，将反向通道谐振点调整为正向通道的抑制点，频率与L、C之间的关系需要满足
（9）
通过这种拓扑结构，可以同时将正反向两个信号输入系统，从而实现全双工通信。该方式不需要传统双工通信的方向切换，因此不存在切换操作造成的时间延迟，适用于严格要求通信延迟的应用场合。
2.2.3 正向信号传输
当信号正向传输时，由叠加定理，在w1频率下调制信号源U1单独工作，信号源U和其串联的LC并联网络视作开路，一次侧的采样电阻R1和其串联的LC并联网络也视为开路，通过R2对信号进行采样解调得到数字信号，此时正向信号传输等效电路模型如图7所示。
图7 正向信号传输等效电路模型
Fig.7 Equivalent circuit model for forward signal transmission
图7中，Leq1为一次侧补偿电感LPP与L1、C1的并联网络相串联的等效电感；Leq2为二次侧补偿电感LSS与L3、C3的并联网络相串联的等效电感，由串并联阻抗等效可得
（10）
通过推导可以得到输入阻抗Zin为
（11）
当系统处于谐振状态时，输入阻抗Zin为纯阻性，此时等效电感Leq1和Leq2需要满足的约束条件为
（12）
2.2.4 反向信号传输
当信号反向传输时，在w2频率下的调制信号源U1单独工作，信号源U2和其串联的LC并联网络视作开路，二次侧的采样电阻R2和其串联的LC并联网络也视为开路。通过R1对信号进行采样解调得到数字信号。此时信号传输等效电路模型如图8所示。
图8 反向信号传输等效电路模型
Fig.8 Equivalent circuit model for reverse signal transmission
图8中，Leq3为一次侧补偿电感LPP与L2、C2的并联网络相串联的等效电感，Leq4为二次侧补偿电感LSS与L4、C4的并联网络相串联的等效电感，由串并联阻抗等效可得
（13）
此时U2端的输入阻抗Zin为
（14）
当系统处于谐振状态时，输入阻抗Zin为纯阻性，此时补偿电感Leq3和Leq4需要满足的约束条 件为
（15）
通过上述等效电路的模型推导，可以在后续设计出拓扑阻波网络及补偿结构的具体参数。
测量电能传输通道线圈电感LP与LS，并通过测量电感LP与LS的顺串互感Lt、反串互感Ly计算电感耦合机构的耦合系数M为
（16）
给定开关角频率w0，由式（6）可知，发射线圈的LP不应大于补偿电感LP1的电感值，令
（17）
给定上述p值，得到谐振电感LP1，并将测得利兹线圈电感LP与LS，代入式（6）与式（17），可以得到LCC-S其他补偿结构的参数为
（18）
给定正向信号传输通道并联谐振网络电感L1、L3以及正向载波频率w1与反向载波频率w2，为了实现双向对称阻抗，令L1=L3，由式（9）可知
（19）
当正向传输时的输入阻抗纯阻性时，Leq1与Leq2满足式（12）的约束条件，代入式（10）的串并联等效联立可得LPP与LSS分别为
（20）
当反向传输时的输入阻抗纯阻性时，Leq3与Leq4满足式（15）的约束条件，代入式（13）的串并联等效联立可得L2与L4分别为
（21）
由式（9）的谐振网络LC谐振关系可知
（22）
3.2.1 电感内阻对信号传输影响分析
在实际应用中，存在电感的内阻和并行网络的阻抗在谐振角频率下无法实现无穷大。为了分析数据传输串扰，应考虑电感的内阻。全双工通信通道的电路模型如图9所示。
图9 考虑电感内阻的信号传输等效电路模型
Fig.9 An equivalent circuit model for signal transmission considering inductive internal resistance
图9中，RS1、RS2、RS3、RS4分别为电感L1、L2、L3、L4的内阻，RPP与RSS分别为LPP与LSS的内阻。此时并联网络的阻抗Zpara可以表示为
（23）
式中，R、L、C、w 分别为并联网络的电阻、电感、电容以及数据载波的角频率。定义Zpara1为L1、C1、RS1阻抗网络的并联阻抗；Zpara2为L2、C2、RS2阻抗网络的并联阻抗；Zpara3为L3、C3、RS3阻抗网络的并联阻抗；Zpara4为L4、C4、RS4阻抗网络的并联阻抗。将g=R/(wL) 代入式（23）可得
（24）
当wL
R时，g≈0，此时阻抗Zpara的虚部可以改写为
（25）
由式（25）可知，当电感的内阻远远小于wL时，阻抗的虚部没有R，谐振电路几乎不会受到影响。
3.2.2 双向数据传输串扰分析
当数据正向传输时，反向数据传输的干扰主要是U2在R2上产生的电压，在分析U2对其影响时，由于L1和C1并联网络在w2频率下阻抗相对较大，可以作为开路进行简化。反向数据传输影响的简化分析电路如图10所示。
图10 反向数据传输影响的简化分析电路
Fig.10 Simplified analysis circuit for the impact of reverse data transmission

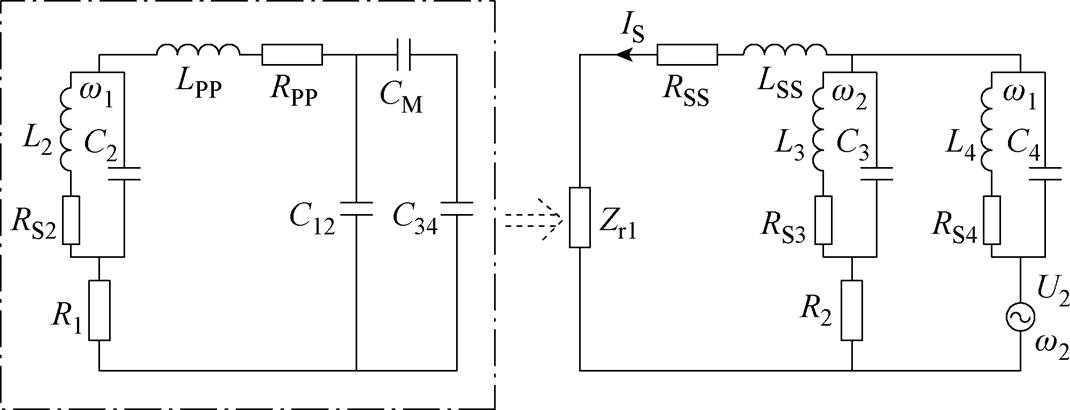

将图10中点画线框部分内的反向数据接收部分与耦合电容部分等效为一个阻抗Zr1，可表示为
（26）
在计算等效阻抗所经过的数据载波电流时，L3和C3并联网络的阻抗Zpara3较大，为了简化分析，可将其视为开路。此时等效阻抗所经过的数据载波电流IS可以推导为
（27）
R2与并联阻抗Zpara3两端的电压可表示为
（28）
通过式（28）可得R2两端反向数据载波的干扰电压Uint-U2为
（29）
此时，定义正向数据电压U1与反向数据电压U2比值的绝对值为
，即
，则可以得到反向数据载波对正向数据传输的串扰GRF的表达式为
（30）
当数据反向传输时，与正向传输相同，R1上的正向数据载波的干扰电压Uint-U1与正向数据载波对反向数据传输的串扰GFR的表达式为
（31）
其中
（32）
3.2.3 数据传输通道增益分析
当正向传输数据时，从初级信号源电压U1到次级采样电阻器R2电压UR2的传递函数可以表示为
（33）
当反向传输数据时，从次级信号源电压U2到初级采样电阻器R1电压UR1的传递函数可以表示为
（34）
为了验证设计电路模型的可行性，按照第3节系统分析设计给出的参数设计流程，以及实际搭建的耦合结构参数计算出p 型等效电路的C12、C34与CM，通过耦合结构实际参数来配置其他参数，参数设计见表1。在仿真软件Simulink中建立系统仿真模型，按照系统参数搭建电路，验证系统电能传输拓扑与信号传输拓扑与理论分析是否一致。

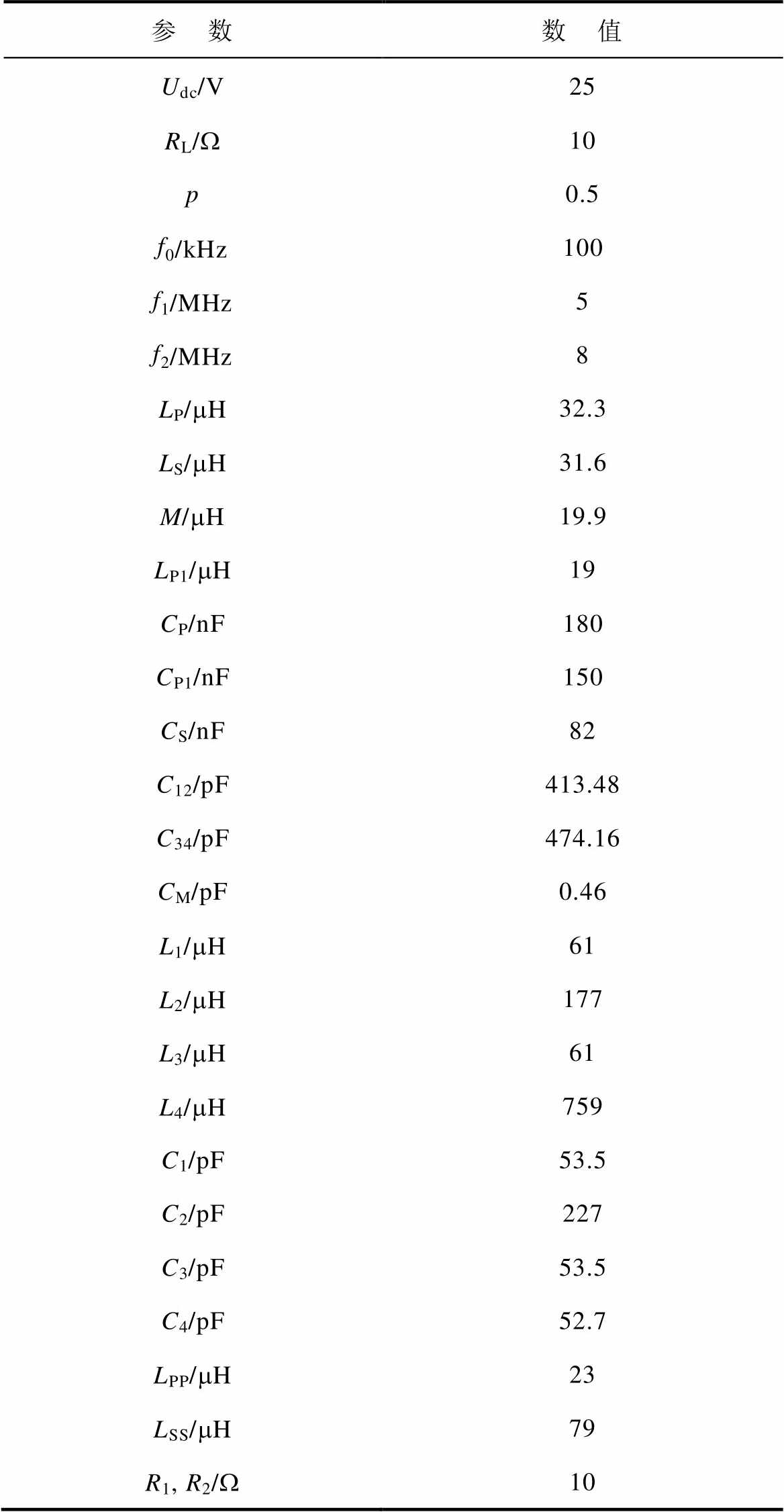

表1 参数设计
Tab.1 Parameter design
参 数数 值 Udc/V25 RL/W10 p0.5 f0/kHz100 f1/MHz5 f2/MHz8 LP/mH32.3 LS/mH31.6 M/mH19.9 LP1/mH19 CP/nF180 CP1/nF150 CS/nF82 C12/pF413.48 C34/pF474.16 CM/pF0.46 L1/mH61 L2/mH177 L3/mH61 L4/mH759 C1/pF53.5 C2/pF227 C3/pF53.5 C4/pF52.7 LPP/mH23 LSS/mH79 R1, R2/W10

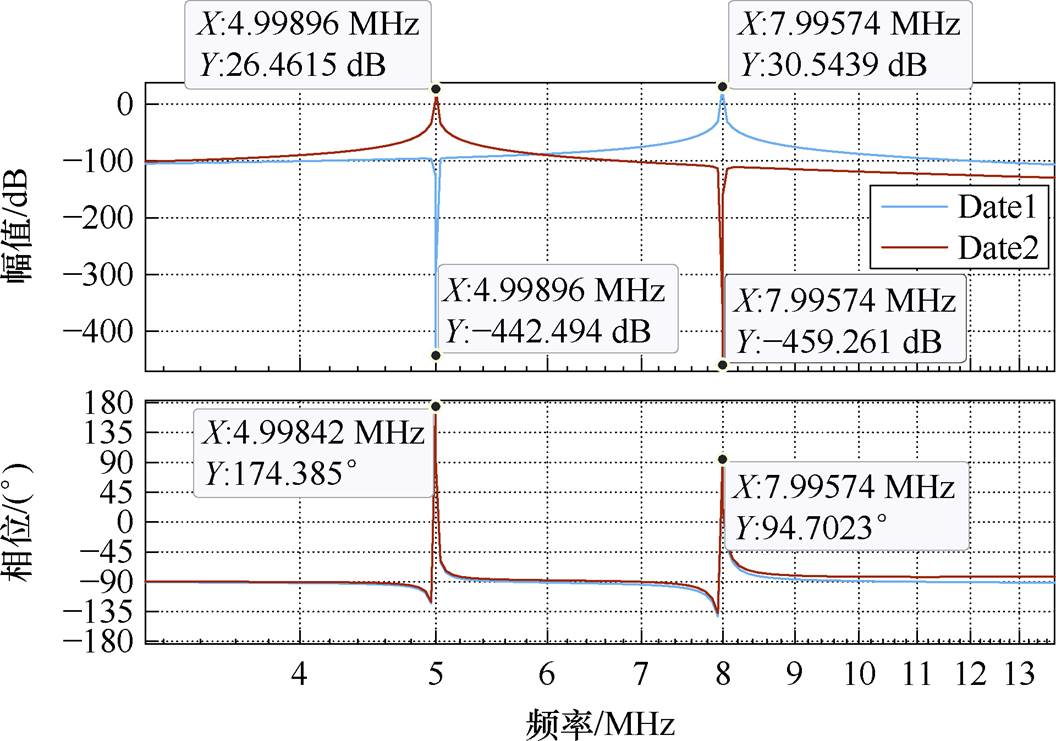

为了分析正反向数据传输通道的幅频特性，通过仿真软件绘制正向信号和反向信号的伯德图如图11所示。当信号通道频率为4.998 96 MHz时，Date1幅值衰减-442.494 dB，Date2幅值增益26.461 5 dB；当信号通道频率为7.995 74 MHz时，Date1幅值增益30.543 9 dB，Date2幅值衰减-459.261 dB；两通道的相频特性趋近一致。分析频率偏移是由于电感寄生参数的影响，谐振网络难以完全工作在理想谐振状态。
图11 信号传输通道伯德图
Fig.11 Bode plots of data transfer channels
通过幅频特性曲线验证了本文拓扑实现全双工信号通道的可行性。正向数据传输通道在传输8 MHz
信号载波时可以同时阻止5 MHz信号载波，反向数据传输通道在传输5 MHz信号载波的同时阻止了8 MHz的信号载波。

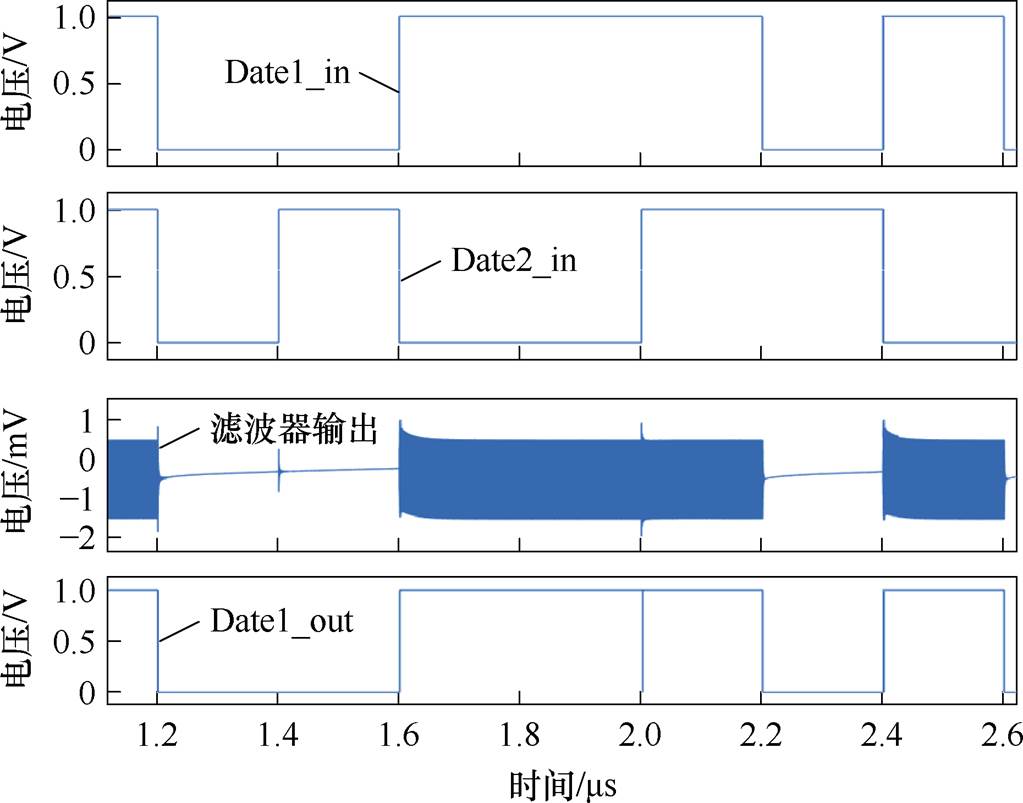

在双向信号传输过程中，正向信号在0-1转换时会给反向信号带来高频的脉冲干扰，正向信号传输误码元波形如图12所示。由上到下依次为正向信号Date1_in、反向信号Date2_in、正向检波滤波器输出以及正向比较器输出Date1_out；这种干扰噪声在反向的信号解调中，难以被滤波器过滤，产生误码单元，反向信号的0-1转换同理。可见误码是由正反向0-1信号频率不同，正向信号维持过程中反向信号转换所带来的突变脉冲信号串扰；其次，电能传输带来的电磁干扰也会带来误码元，在仿真中通过叠加高斯白噪声来模拟信号中受到电能传输干扰带来的噪声，通过改变高斯白噪声模块的方差改变噪声的大小来模拟电能传输功率带来的不同强度的干扰。
图12 正向信号传输误码元波形
Fig.12 Error code waveforms of forward signal transmission

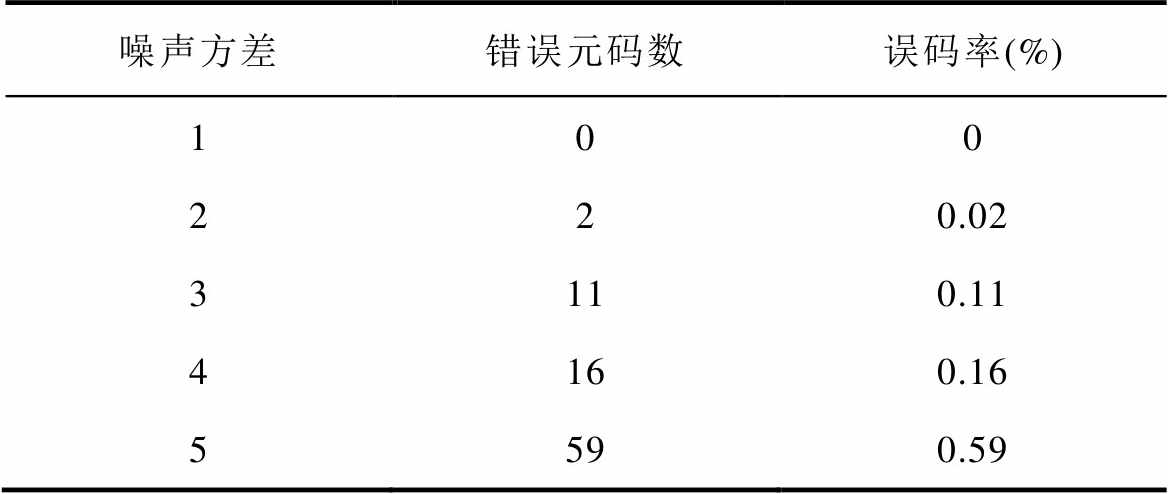

定义误码率为错误码元数与传输总码元数的比值，传输总码元100 000个，在模拟能量传输干扰的高斯白噪声方差取3时不同信号频率下测试结果见表2，在正反向信号取240 kbit/s、800 kbit/s时不同的电能传输功率下测试结果见表3。
表2 能量传输干扰下误码率测试
Tab.2 Bit error rate test under energy transmission interference
噪声方差错误元码数误码率(%) 100 220.02 3110.11 4160.16 5590.59

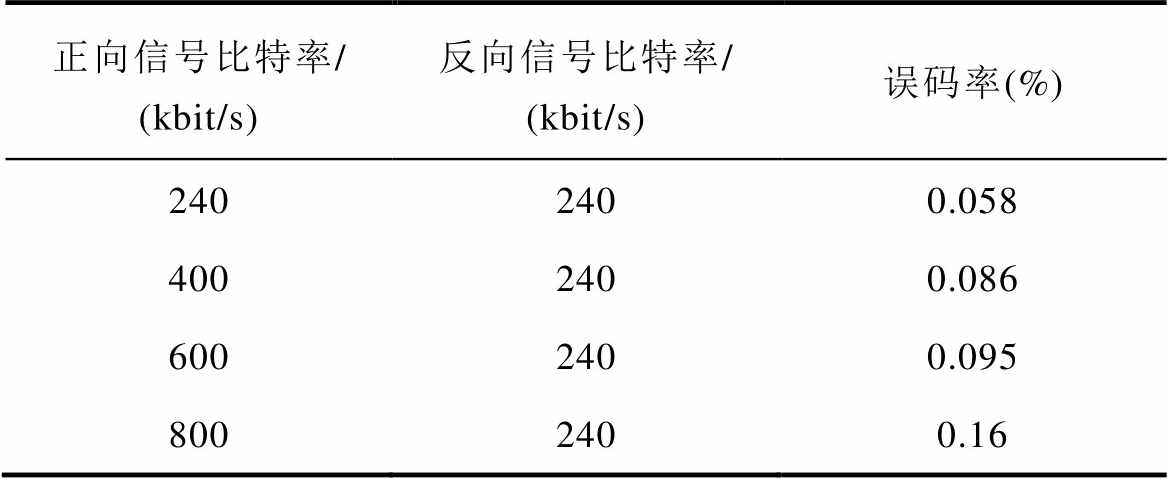

表3 不同信号频率误码率测试
Tab.3 Bit error rate test test at different signal frequencies
正向信号比特率/(kbit/s)反向信号比特率/(kbit/s)误码率(%) 2402400.058 4002400.086 6002400.095 8002400.16
测试数据表明：随着高斯白噪声方差的增大，即模拟的电能传输功率增大，误码率显著增大；随着正反向信号频率的提升，误码率有一定程度的提高，但在240～800 kbit/s区间内均可以维持在一个较低的水平。相较而言，电能传输给双向信号带来的干扰大于双向信号之间的串扰。但这种信号初期的误码单元可以在上位机通过数字处理，通过延时判别来实现0误差的解码。
按照图1系统拓扑所示搭建实验平台，如图13所示。拓扑参数设计见表4。电能传输部分由全桥型逆变电路、LCC-S谐振网络、整流桥组成，其中全桥逆变电路的4个开关管采用英飞凌的MOSFET（型号为IRF3710PbF）组成，其额定工作电压为100 V，额定电流为57 A，驱动信号由DSP产生，经过驱动芯片ACPL332输出+15 V与-8 V控制MOSFET的通断；谐振网络电容采用高频特性较好的聚丙烯膜电容（CBB）与适用于大电流的功率电感，能量传输线圈用利兹线绕制而成；整流桥采用高效快恢复二极管DSEI60-06A，其额定工作电压为600 V，额定电流为60 A。
图13 实验装置搭建
Fig.13 Experimental setup construction

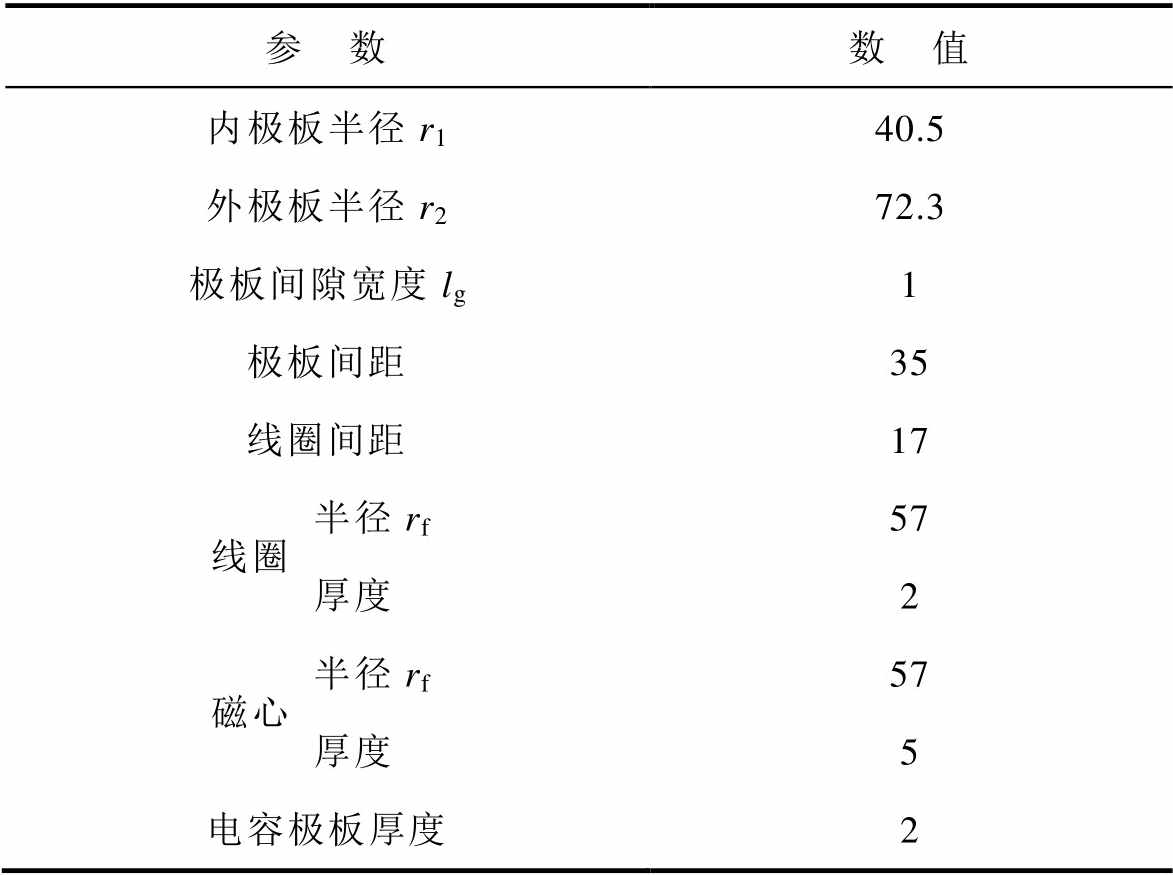

表4 电能耦合机构参数
Tab.4 Parameter of the electric coupling mechanism （单位: mm）
参 数数 值 内极板半径r140.5 外极板半径r272.3 极板间隙宽度lg1 极板间距35 线圈间距17 线圈半径rf57 厚度2 磁心半径rf57 厚度5 电容极板厚度2
信号传输部分：由DSP28335产生数字信号，经过数模转换DA芯片CD4051BPWR的模拟开关芯片与额定频率正弦信号载波完成信号的ASK调制，利用精密运放芯片LMH6624对信号进行功率放大解调电路通过半波整流与RC滤波，同样使用LMH6624运算放大器对其进行功率放大，通过包络检波后，利用华冠的LM311N比较器完成对数字信号的还原。
信号发生器配置正向信号频率设定为400 kHz，比特率为800 kbit/s，反向信号传输速率设定为120 kHz，比特率为240 kbit/s。同时进行全双工通信，图14和图15分别为未加入能量传输和加入能量传输的全双工信号传输波形，从上到下依次为：正向调制输入信号、正向信号滤波输出、反向调制输入信号、反向信号滤波输出。

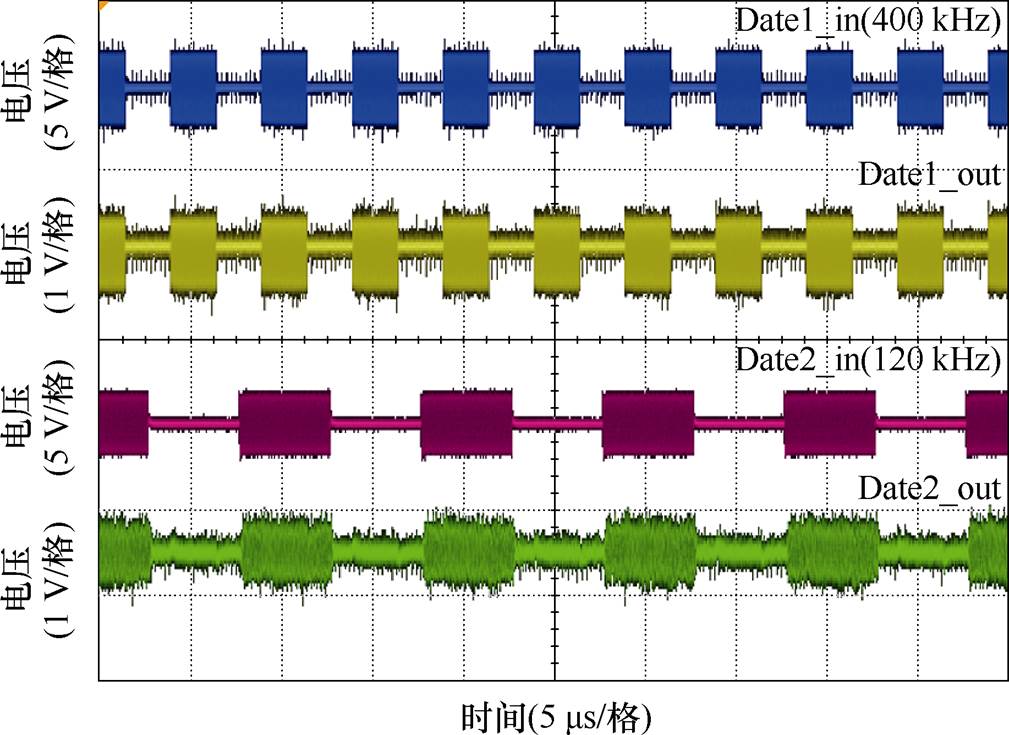

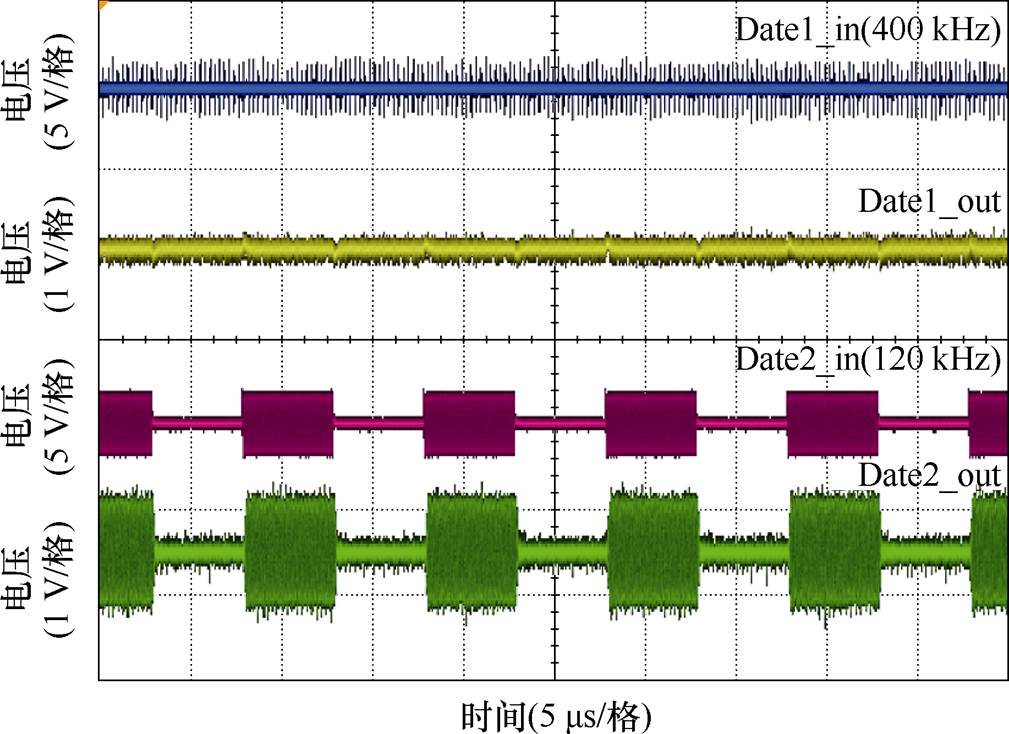

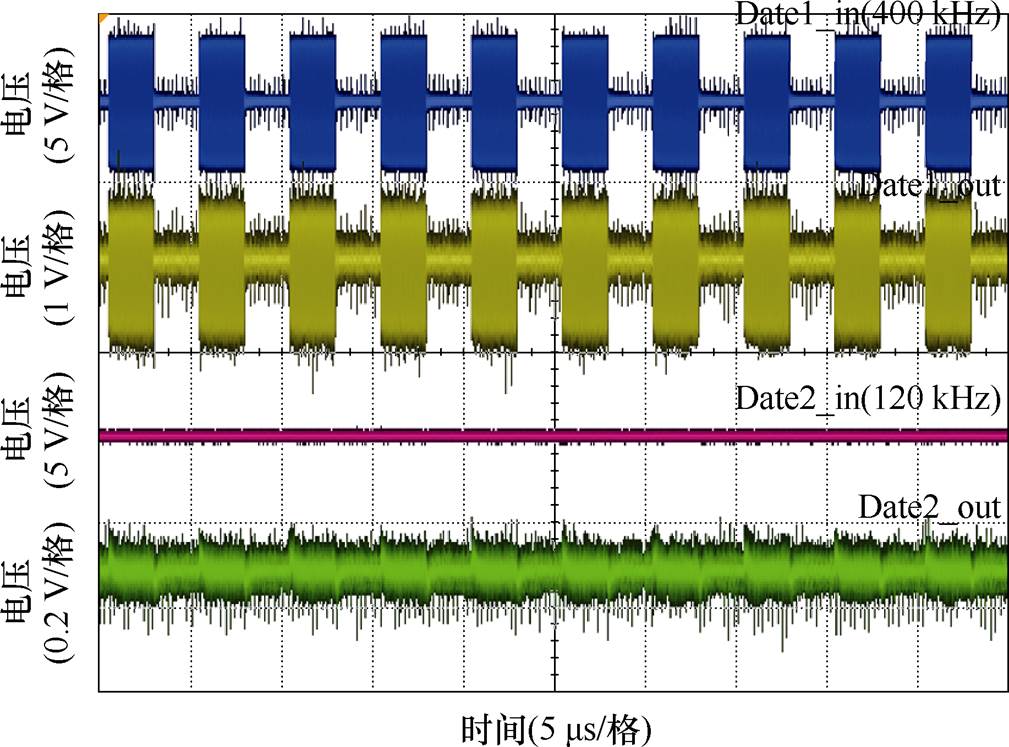

图14 无能量传输通道的信号传输波形
Fig.14 Signal transmission waveforms without energy

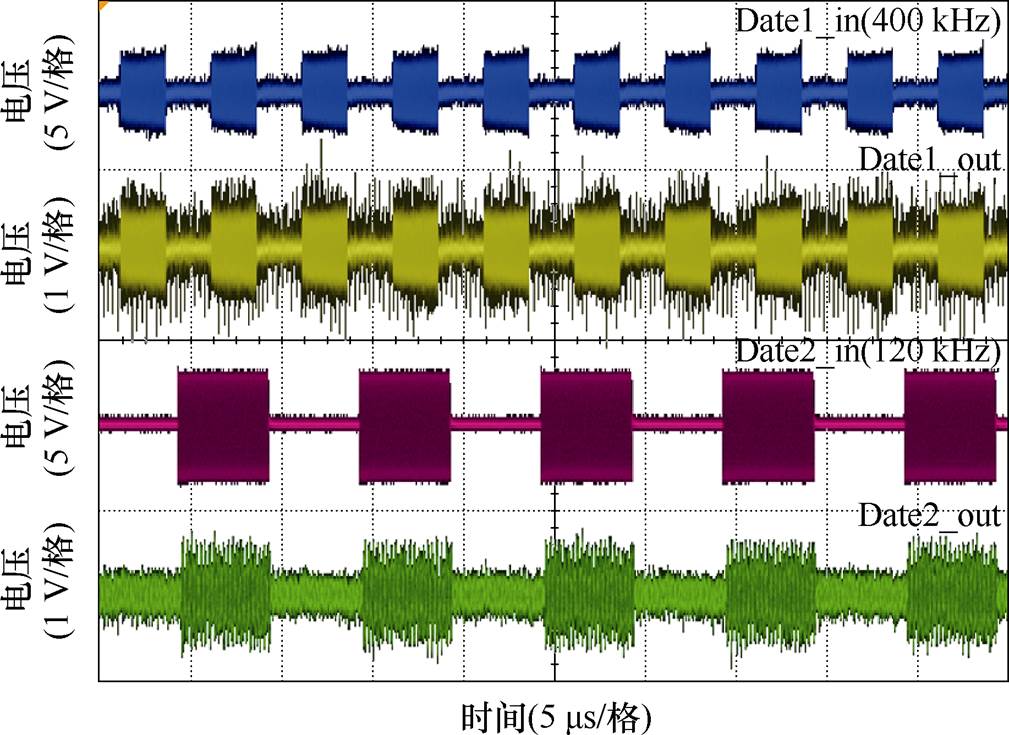

图15 加入能量传输通道的信号传输波形
Fig.15 Signal transmission waveforms with added energy transmission channel
在加入能量磁场通道后能量传输带来的高频谐波会杂散在信号传输的电场之中，跟随高频信号载波进入滤波环节，会对信号传输造成一定干扰，但不影响信号的解调。
正反向的单工信号传输如图16与图17所示，从上到下依次为：正向调制输入信号、正向信号滤波输出、反向调制输入信号、反向信号滤波输出。由图可以看出，单边信号对同侧信号的采样仍然有一定的干扰，是由于电感寄生参数的影响导致信号的阻波谐振网络难以工作在谐振频率造成的。但通过信号处理的滤波环节对其进行衰减，来解决同侧信号的干扰问题。
图16 单边正向信号传输波形
Fig.16 Forward signal transmission waveforms
图17 单边反向信号传输波形
Fig.17 Reverse signal transmission waveforms

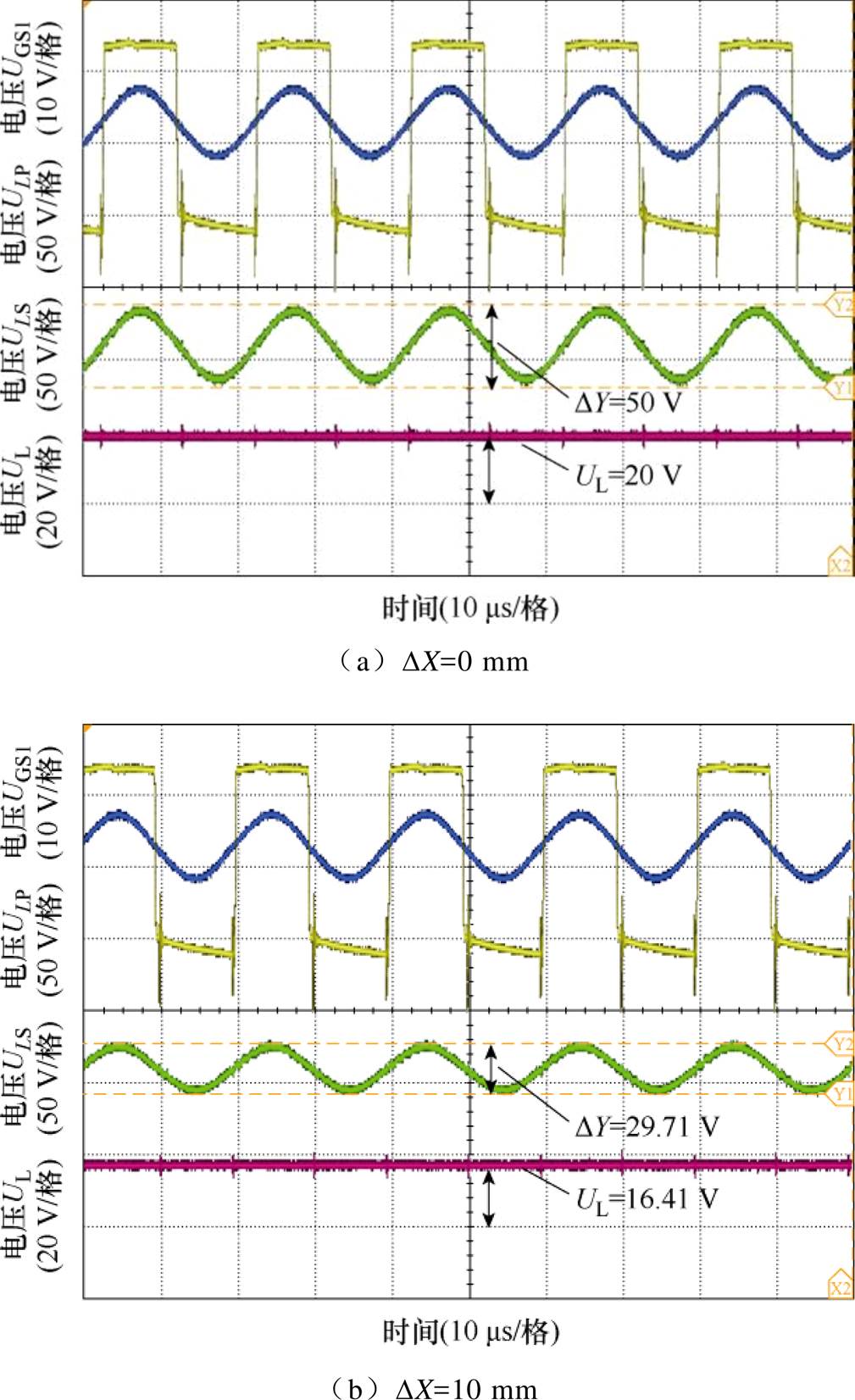

图18为电能传输通道一次侧的实验波形，从上到下依次为：上桥臂驱动电压UGS1、下桥臂驱动电压UGS2、逆变输出电压UP、一次线圈电压ULP，图中逆变电压的毛刺是由驱动信号死区引起的，不影响最终整流波形。

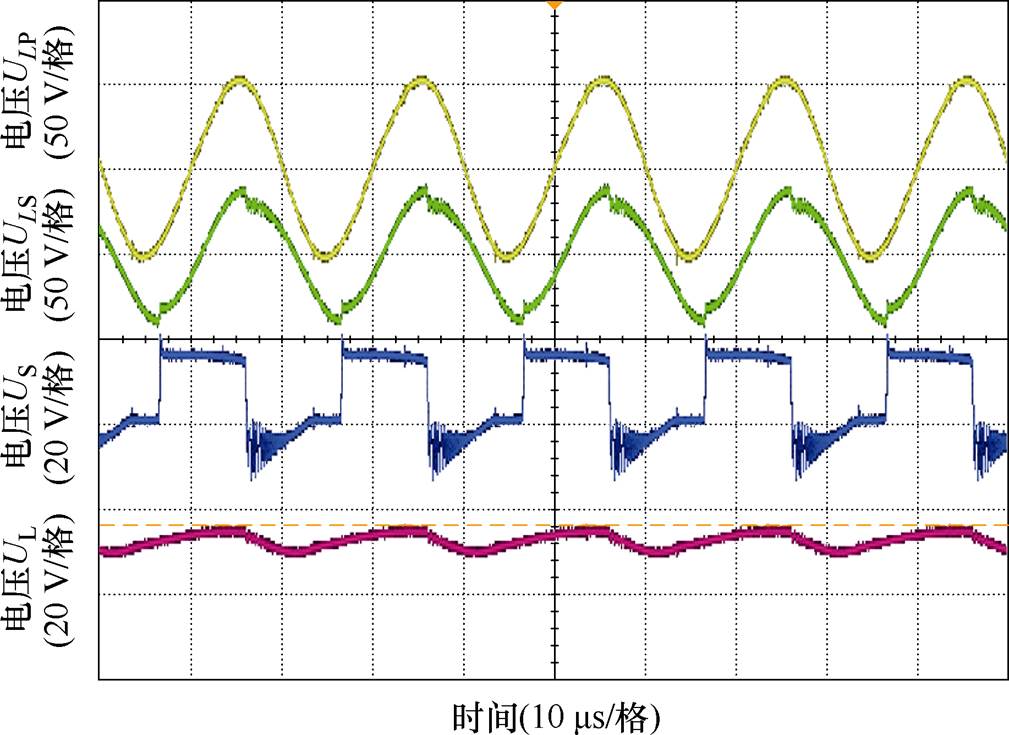

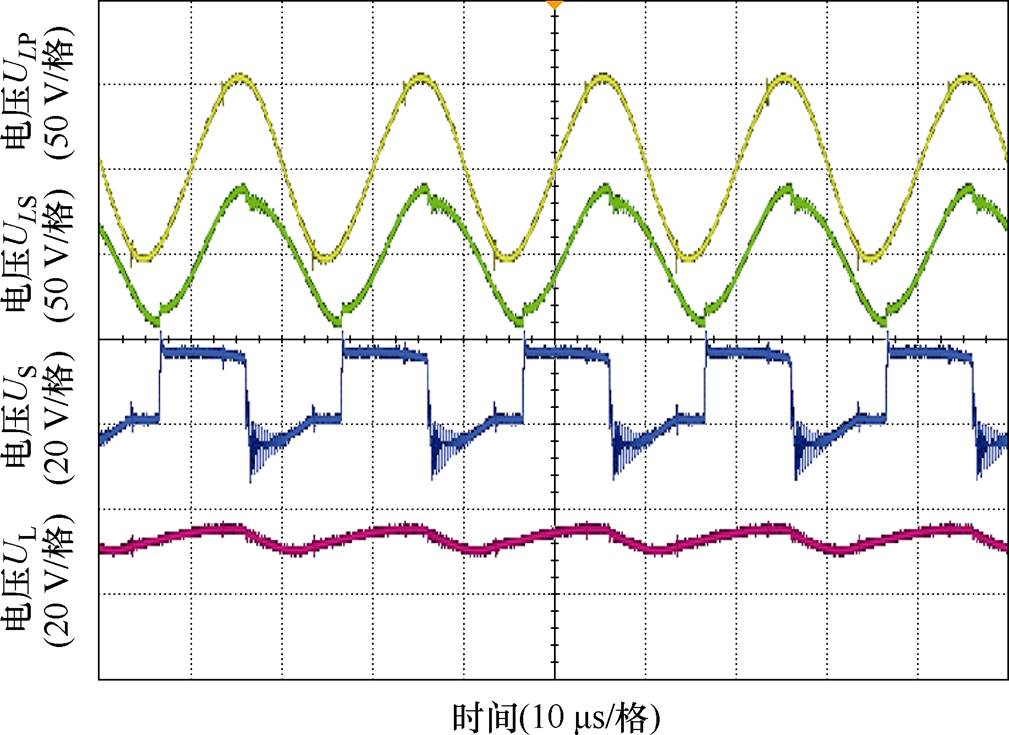

图19为二次侧的电能传输实验波形，从上到下依次为：一次线圈电压ULP、二次线圈电压ULS、整流输入US、负载电压UL。由图19可以看出，LPP-S补偿结构通过一次侧构建的升压谐振网络，二次侧构建降压谐振网络，有效地提高了耦合线圈上的交流电压，以较小的耦合电感实现较大的功率传输。
图20为无信号传输时二次侧的电能传输波形。实验波形表明，加入信号传输通道前后系统的输出电压基本相同，保证信号解码正常的最大输出电压为20 V左右，最大输出功率为40 W，整体传输效率为80%左右。加入信号传输通道对电能传输波形基本无影响，二次线圈接收电压基本无畸变，信号通道不影响电能通道的功率传输。验证了本系统相较于传统电能调制式的电能信号并行传输系统的高效性。
图18 信号传输时一次侧电能传输波形（100 kHz）
Fig.18 Primary side power transmission waveforms during signal transmission (100 kHz)
图19 信号传输时二次侧电能传输波形
Fig.19 Secondary side power transmission waveforms during signal transmission
图20 无信号传输时二次侧电能传输波形
Fig.20 Secondary side power transmission waveforms without signal transmission

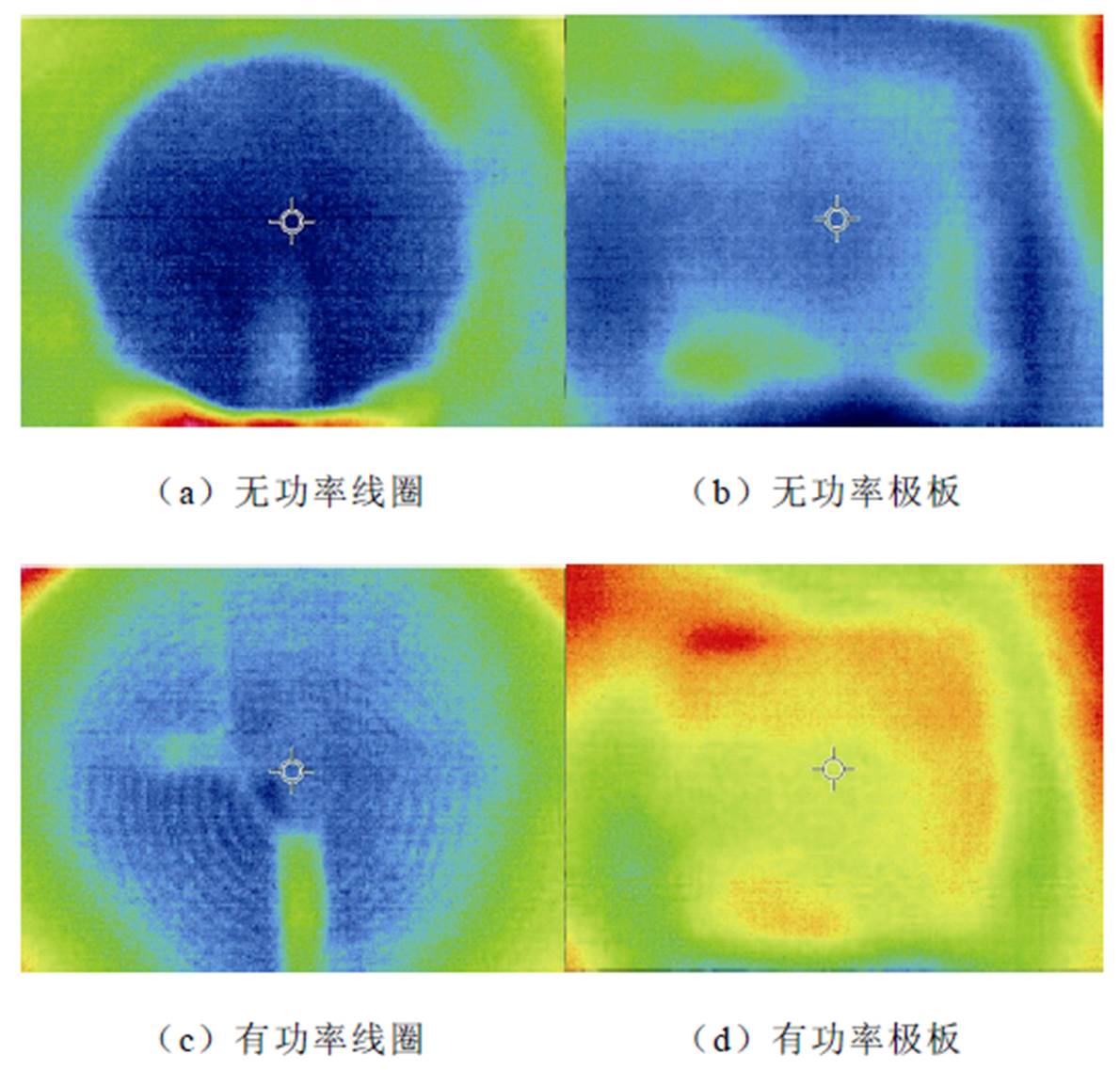

为了验证效率特性，功率传输的热成像对比如图21所示，其中图21a、图21b为无电能传输时发射线圈与屏蔽极板的热成像图，图21c、图21d为电能传输时发射线圈与屏蔽极板的热成像图。由于一次线圈及磁心体积较大，材料的导热率较高，无明显的异常发热点，线圈温度最高34.9°，耦合极板温度最高35.6°。
图21 功率传输热成像对比
Fig.21 Comparison of power transmission thermograms

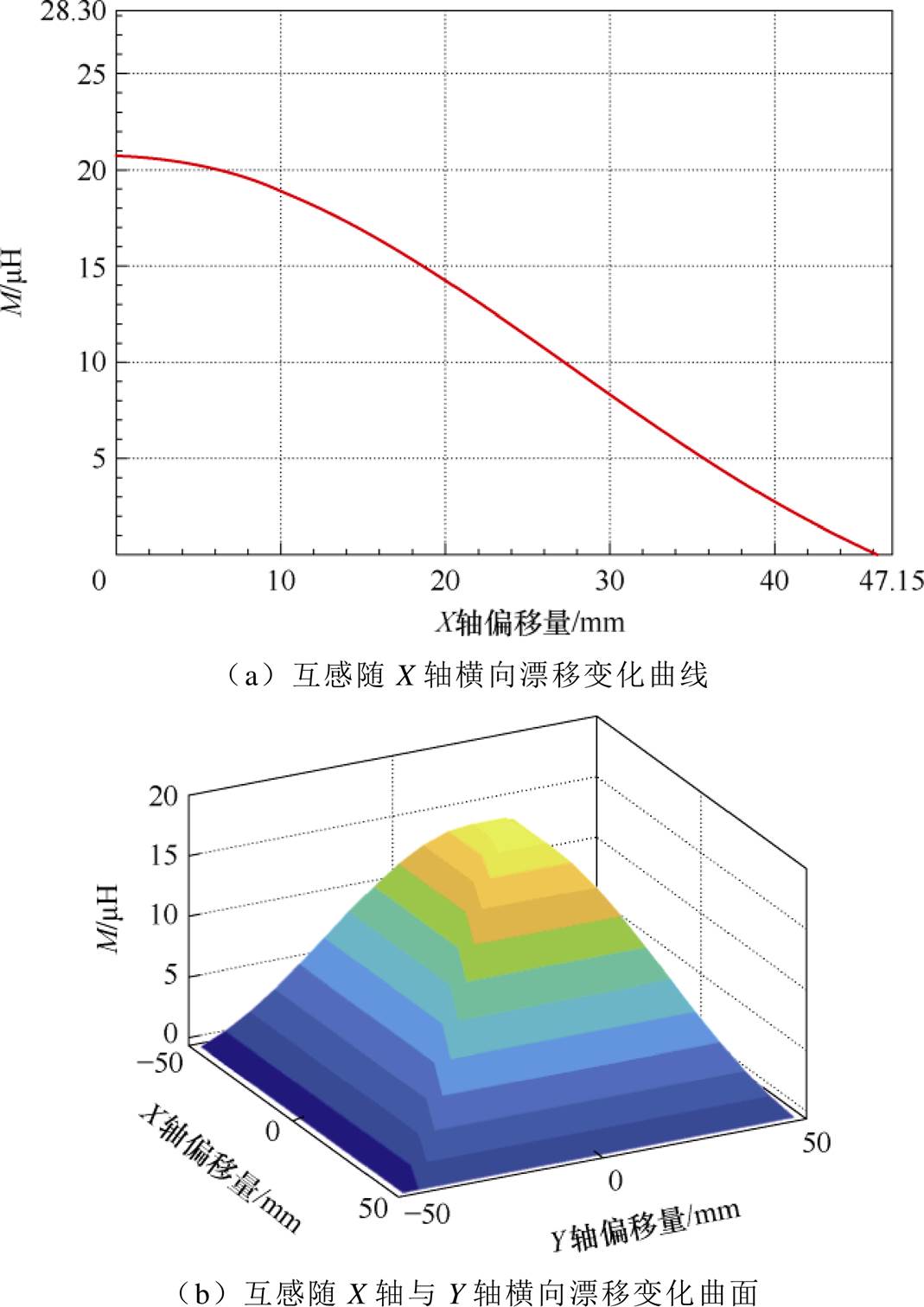

在电能信号传输过程中，极板与线圈的偏移均会造成能量和信号传递效率的降低，为了验证线圈偏移对系统性能造成的影响，通过移动上层接收线圈与屏蔽极板，产生横向偏移，互感随X轴与Y轴横向漂移变化趋势如图22所示。由于磁耦合结构关于X、Y轴对称，为了在实验中验证系统的抗偏移特性，只用观察DX=0 mm，DX=2 mm，DX=5 mm，DX=10 mm，DX=20 mm，DX=50 mm，这6个位置的系统工作情况，分别测取了能量传输通道的逆变驱动电压UGS1、一次侧发射线圈电压ULP、二次侧接收线圈电压ULS、整流输出电压UL。在X轴偏移时系统能量传输波形如图23所示。信号传输通道测取了反信号输入Date2_in、正向信号调制Date2_ ASK、反向信号滤波输出FIL_out、反向信号比较器输出Date2_out，如图24所示。
图22 互感横向漂移变化趋势
Fig.22 Trend of mutual inductance with lateral drift

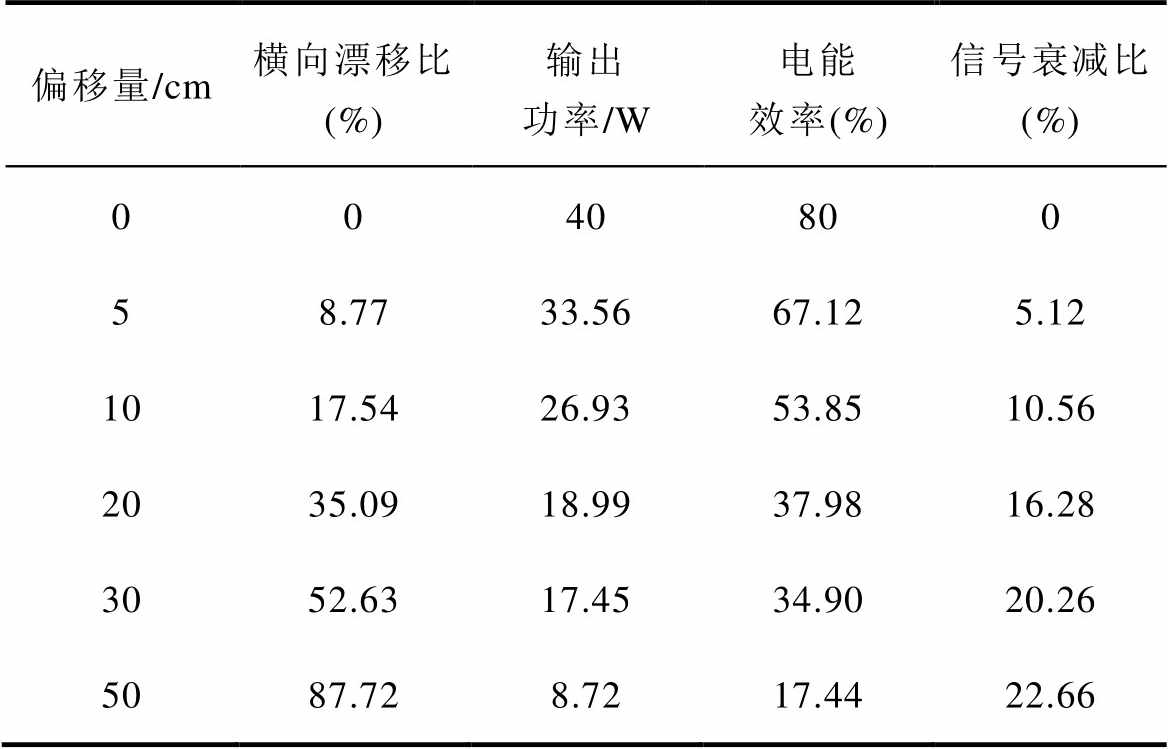

在测量横向漂移比从0～87%的变化过程中，系统的输出功率P、电能传输效率h、信号衰减比的对比见表5，其中，定义信号衰减比g 为
（35）
通过图23与图24对比可以发现，在同心设计的耦合电容极板与圆形磁耦合设计具有一定的抗偏移能力。在横向偏移比达到17.54%时，即横向偏移DX=10 mm，仍具有26.93 W的输出功率，此时的系统效率为53.85%，检波信号衰减10.56%，信号延迟存在ns级的增长。
图23 在X轴偏移时系统能量传输波形
Fig.23 System energy transfer waveforms during X-axis offset

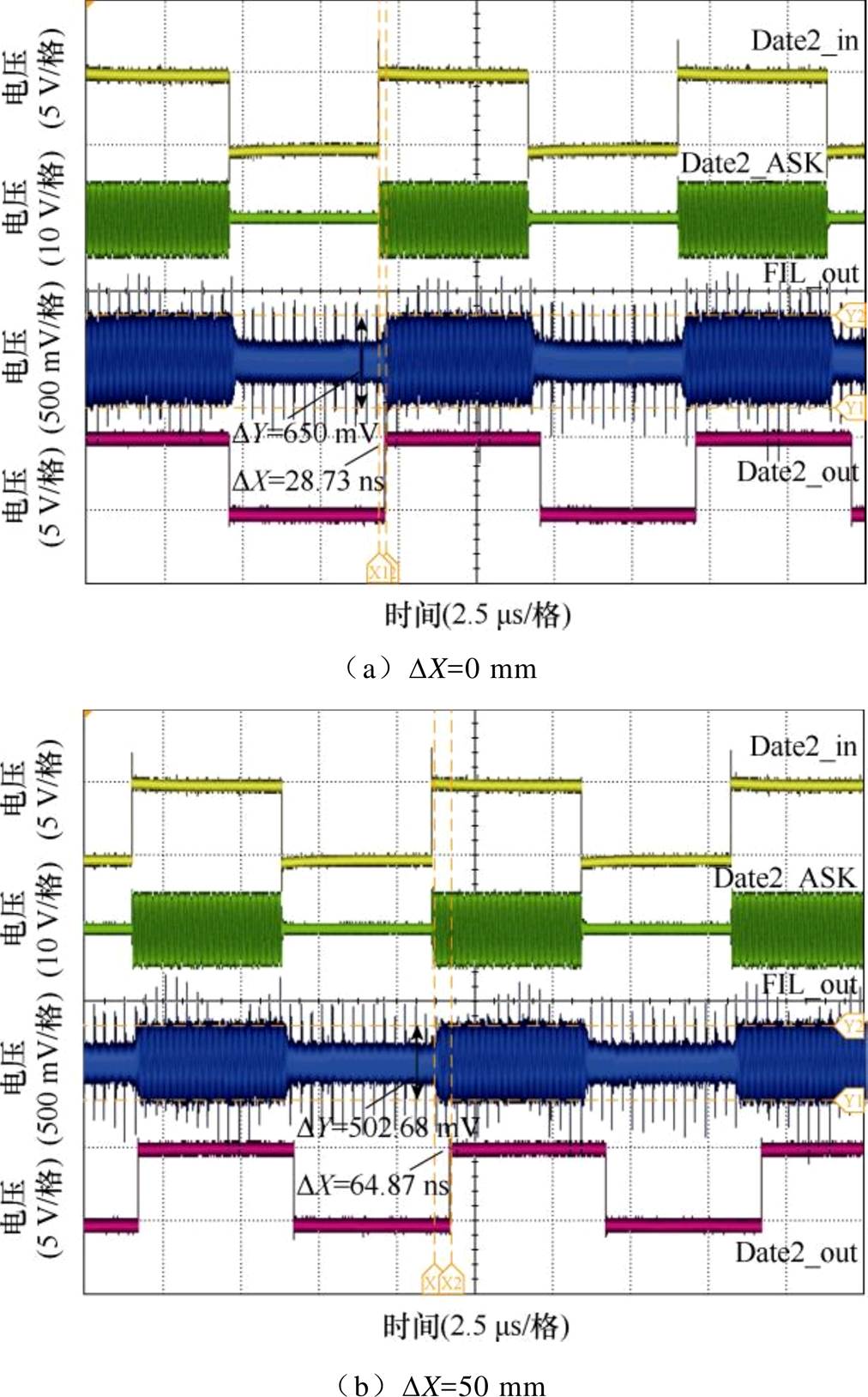

图24 在X轴偏移时系统信号传输波形
Fig.24 System signal transmission waveform during X-axis offset
表5 系统参数随横向漂移参数变化
Tab.5 System parameters vary with lateral drift parameters
偏移量/cm横向漂移比(%)输出功率/W电能效率(%)信号衰减比(%) 0040800 58.7733.5667.125.12 1017.5426.9353.8510.56 2035.0918.9937.9816.28 3052.6317.4534.9020.26 5087.728.7217.4422.66
相较于电能传输而言，极板偏移对信号传输的干扰会更小，即便横向漂移比达到87.72%，信号的衰减比仅有22.66%，利用屏蔽极板进行信号传输可以在极端恶劣的工作环境下实现无线电能传输系统控制信号的传输，对极板偏移下实现横流恒压输出或者需要快速反应的无线电能传输系统具有较高的研究价值。
针对本文提出方法与传统能量数据并行传输做出对比，在表6中分别罗列了电能调制、注入载波调制、近场通信技术、多耦合机构通信的功率等级、信号传输速率、误码率、传输距离等关键参数，用以对比展示本文所研究屏蔽电容通道的优点所在。

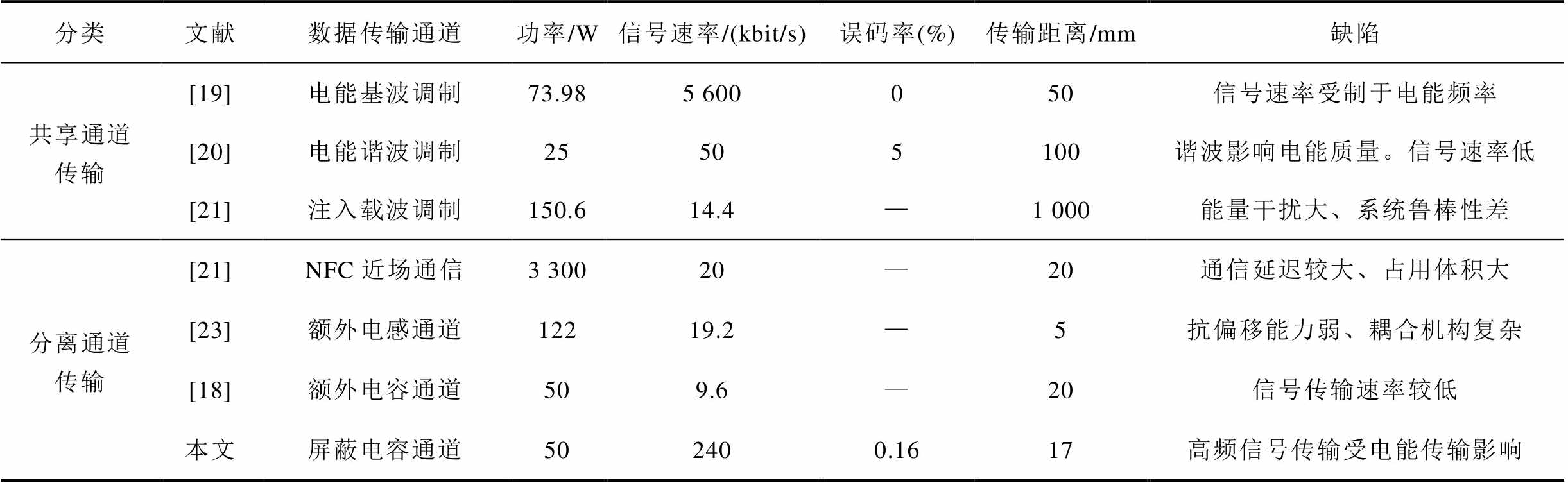

表6 多种无线电能信号传输技术对比
Tab.6 Comparison of various radio energy signal transmission technologies
分类文献数据传输通道功率/W信号速率/(kbit/s)误码率(%)传输距离/mm缺陷 共享通道传输[19]电能基波调制73.985 600050信号速率受制于电能频率 [20]电能谐波调制25505100谐波影响电能质量。信号速率低 [21]注入载波调制150.614.4—1 000能量干扰大、系统鲁棒性差 分离通道传输[21]NFC近场通信3 30020—20通信延迟较大、占用体积大 [23]额外电感通道12219.2—5抗偏移能力弱、耦合机构复杂 [18]额外电容通道509.6—20信号传输速率较低 本文屏蔽电容通道502400.1617高频信号传输受电能传输影响
本文设计的系统相较于传统分离式电能信号传输系统，利用屏蔽极板无需额外增加信号通路，降低了多线圈或多电容通道的系统成本；相较于电能调制式系统，本文系统信号传输速率不再受限于能量载波，减小了电能调制对电能质量带来的高频谐波干扰，同时减小了信号的解调难度，提升了电能传输的稳定性；此外，本文设计的系统极大地降低了成本与空间，利用电路自身阻抗特性，减小电能对信号的干扰，降低信道的复杂度，并且保证信号通道的存在不会影响系统传输功率。本文的研究内容为无线电能与信号全双工同步传输系统提供了一种新思路。
本文提出了一种基于屏蔽电容极板全双工数据传输的WPT系统。利用耦合线圈作为电感能量传输的通道，设计金属屏蔽极板作为电容信号传输通道。该结构在不增加信号传输通道的情况下实现电能信号同步传输，提高了电能传输在突发情况下的可靠性。对电能与信号传输拓扑的物理模型搭建，构建其数学模型，通过四阶谐振网络实现数据的全双工传输，对全双工信道模型进行了系统分析，最后，实验验证了在工程常用串行通信比特率240～800 kbit/s范围内实现电能与信号的全双工并行传输，同时信号通道对电能传输基本没有影响，验证了在极板偏移情况下信号传输的准确性，对极板偏移下需要实现恒流恒压输出或者快速反应关断的无线电能传输系统具有极为重要的研究意义。
