摘要 针对传统扁平螺线管线圈水平横向偏移至边缘位置时，耦合系数和效率会迅速降低的问题，该文提出一种改进型扁平螺线管线圈无线电能传输系统。首先，建立耦合机构的等效磁路模型，揭示其耦合系数的影响因素。通过改进传统扁平螺线管线圈的发射端磁心形状及绕线方式，增强磁场均匀性，从而提升耦合机构的抗偏移性能。然后，以磁心形状和绕线方式为变量建立多组仿真模型进行对比，有限元仿真结果显示，改进后耦合机构在偏移时耦合系数变化率会显著降低，而磁场均匀性及抗偏移特性会明显提升。最后，搭建并测试了一台100 W系统实验样机，实验结果表明，当接收端在X、Y方向±50%范围内偏移时，系统输出电压波动维持在5%以内，传输效率达到89%，验证了所提出系统的有效性和可行性。
关键词：无线电能传输 均匀磁场 扁平螺线管线圈 抗偏移
无线电能传输（Wireless Power Transfer, WPT）技术是一种利用近场电磁耦合原理实现电能非物理接触式传输的前沿供电技术，相较于传统的插拔充电，该技术有效减少了电缆的使用，且具有自由度大、维护成本低、安全性高等优点，早已实现商业化，并广泛应用于电动汽车、便携式消费电子设备、智能无人系统以及医疗电子设备等电池充电场合[1-5]。但是，上述优点都是建立在耦合机构对准的前提下，实际情况中耦合机构无法保证实时对准，偏移后系统的耦合系数会降低，传输能效、系统效率也随之下降，系统性能出现显著恶化[6-7]。
为了提高WPT系统的抗偏移能力，从目前国内外的研究现状来看，大多数学者都是通过控制策略[8-11]、谐振拓扑[12-13]和耦合机构[14-19]几个方面进行研究。在控制策略上，文献[8]通过移相控制增强了WPT耦合机构的抗偏移能力，但接收端的反馈信号需要实时传输到发送端，这对无线通信有很高的要求。文献[9]采用变频控制方式，在控制过程中会使WPT系统的输入阻抗角过大，导致发射端电流应力过大，影响系统的稳定性，同时这样的控制方式对通信也有很高的要求。在补偿拓扑方面，近年来提出了T/S[20]、SP/S[21]、S/SP[22]、LCC/S[23]等拓扑结构，LCC/S拓扑在继承LCC/LCC拓扑优点的同时，元器件较少，具有恒流输入恒压输出、易实现软开关等特点。尽管抗偏移性能能够通过补偿拓扑得以提升，但过多谐振元件的加入使得系统阶数升高，增加了分析的难度。在耦合机构设计上，大量研究试图通过优化耦合线圈的结构来提升抗偏移性能，研究人员为构造出均匀磁场来提升系统抗偏移能力，提出了双极性（Bipolar, BP）线圈、三极性（Tripolar Pad, TP）线圈、螺线管（Flat Spiral Pad, FSP）线圈、双D型（Double-D, DD）线圈、双D型正交（Double-D Quadrature, DDQ）线圈等耦合机构。文献[17]提出了扁平螺线管线圈耦合机构，对比平面圆形、平面方形耦合机构，其具有优异的水平纵向抗偏移性能，由此衍生出了网格型螺线管[18]、改进型三维螺线管[19]等耦合机构都具有不错的抗偏移性能，但其水平横向抗偏移性能仍有待提升，且其发射端和接收端都采用相同尺寸的方形磁心，线圈匝数与间距都相同。考虑到不同的应用场景，这样的设计难以在实际应用中实现，同时增加了系统成本。对于无线电能传输系统，不仅要求其效率高、抗偏移，同时还应该具备高频化、轻量化和小型化等特点。
基于上述背景，本文提出了一种改进型扁平螺线管线圈无线电能传输系统，通过改变扁平螺线管耦合机构的发射磁心结构和绕线方式，增强系统的抗偏移性能。首先，建立LCC/S补偿电路等效模型，分析其输出特性，推导其谐振元件参数配置方法。然后，建立磁路模型，分析耦合系数影响因素，通过有限元仿真揭示不同机构空间位置磁场分布规律及耦合系数变化规律。最后，搭建一台100 W样机验证了所提系统的有效性和可行性。

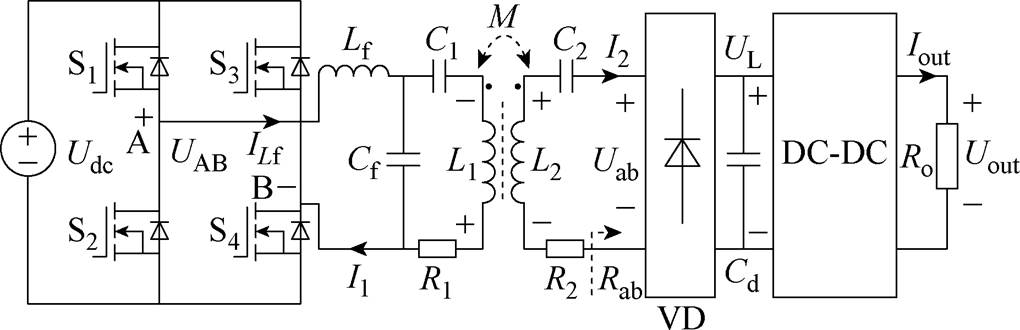

如图1所示为WPT系统电路拓扑，由全桥逆变器、LCC/S 补偿拓扑、松耦合变压器、整流桥、DC-DC变换器五个部分组成。Udc为系统输入直流电压，S1～S4为GaN开关管，UAB为全桥逆变后的等效输入交流电压，L1为发射线圈自感，L2为接收线圈自感，M为耦合线圈互感，R1为发射线圈内阻，R2为接收线圈内阻，Lf为发射端补偿电感，Cf为发射端并联补偿电容，C1为发射端串联补偿电容，C2为接收端串联补偿电容，Rab为等效阻性负载，VD为整流桥，Uab为整流前电压，Cd为输出滤波电容，Ro为负载电阻，UL为DC-DC变换器的输入电压。DC-DC变换器可实现20 V恒压输出，输出功率可达100 W。
图1 WPT系统电路拓扑
Fig.1 WPT system circuit topology

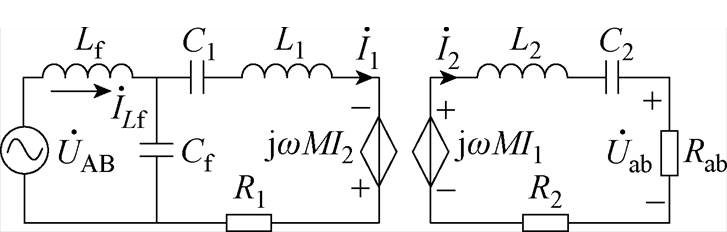

本文采用LCC/S型补偿拓扑。该拓扑由发射端LCC补偿和接收端S补偿组合而成。由于LCC/S补偿网络具有良好的高阶滤波特性，可采用谐波近似法进行分析[24]，LCC/S交流等效模型如图2所示。
图2中，
为等效输入交流电压，
为发射端补偿电感电流，
为发射线圈激励电流，
为接收线圈输出电流，
为整流桥输入电压。
图2 LCC/S交流等效模型
Fig.2 LCC/S AC equivalent model
当系统处于谐振状态时，由LCC工作特性可知，存在
（1）
根据基尔霍夫定律，图2中LCC/S交流等效模型的KVL方程为
（2）
可求得
（3）
由式（3）可知，发射线圈激励电流仅与补偿电感和交流输入电压有关，与互感、自感及负载无关，发射线圈激励电流具有恒流特性。
整流输入电压可以表示为
（4）
可得
（5）
因此，系统电压增益G为
（6）
由式（6）可知，电压增益G与等效负载Rab、接收线圈内阻R2、发射端补偿电感Lf和互感M有关，具有恒定电压输出特性。
考虑到无线充电的应用场景，发射端位置通常较为固定，如电动汽车、手机无线充电、机器人、无人机等，发射端受空间和尺寸限制较小，而接收端受用户需求、产品尺寸等因素影响，其体积一般要受到限制。因此，接收端的体积往往小于发射端。这不仅减轻了接收端的磁心用量，还降低了制造成本并且提高了接收端设备的灵活性。基于这样的设计思想，有如图3所示传统扁平螺线管线圈耦合机构，包括发射端和接收端，两端都采用相同厚度的铁氧体磁心，发射端的长度和宽度都是接收端的两倍，其中，发射端磁心尺寸为100 mm´50 mm´ 2.5 mm，接收端磁心尺寸为50 mm´25 mm´2.5 mm，耦合机构传输气隙为10 mm，利兹线松散缠绕在铁氧体磁心，沿X轴等间距均匀排布，属于单磁通回路结构，在其磁心横截面仅有一个磁通回路。

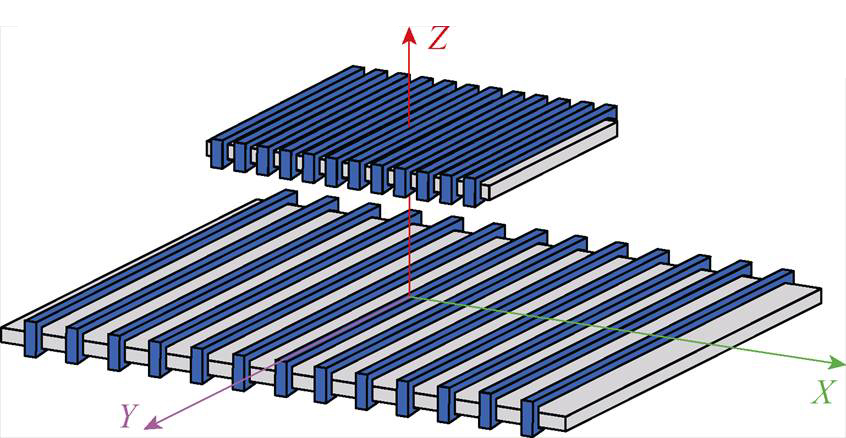

图3 传统扁平螺线管线圈耦合机构
Fig.3 Conventional flat solenoid coil coupling mechanism

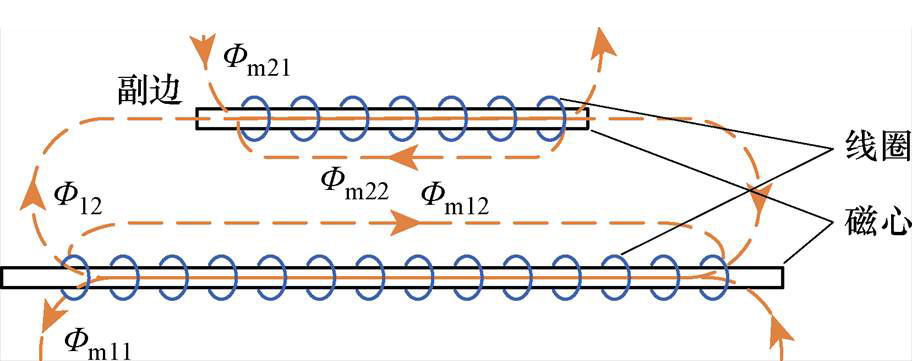

图4给出了传统扁平螺线管线圈耦合机构磁通分布。不同于方形，圆形线圈磁心的横截面具有双磁通回路，扁平螺线管耦合机构在接收端偏移时，主磁通中不会出现方向相反的磁力线，因此避免了互相抵消的现象，使得其耦合系数下降缓慢。图中虚线表示耦合机构中磁力线的分布情况，扁平螺线管耦合机构的磁通主要由自耦合部分和互耦合部分组成，其中互耦合部分磁通是影响互感和耦合系数的主要因素。
图4 传统扁平螺线管线圈耦合机构磁通分布
Fig.4 Flux distribution in a conventional flat solenoid coil coupling mechanism
由图4中磁通分布特性，利用磁阻来表示磁通的分布，构建如图5所示的等效磁路模型。发射线圈和接收线圈的激励电流与其匝数的乘积决定了电路的磁动势。图5中，Rm11和Rm12为发射端的自耦合磁阻，Rm21和Rm22为接收端的自耦合磁阻，而R12为互耦合磁阻。Fm1为发射端自耦合磁通，Fm2为接收端自耦合磁通，F12则为互耦合部分磁通，n1i1为发射端磁动势，n2i2为接收端磁动势，n1为发射线圈匝数，i1为发射线圈电流，n2为接收线圈匝数，i2为接收线圈电流。

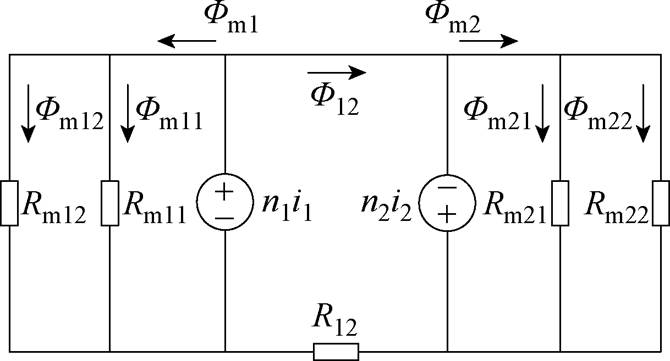

图5 传统扁平螺线管耦合机构等效磁路模型
Fig.5 Equivalent circuit model of conventional flat solenoid coupling mechanism
根据图5传统扁平螺线管耦合机构等效磁路模型，分别将发射端的自耦合磁阻Rm11、Rm12以及接收端的自耦合磁阻Rm21、Rm22作如下处理
（7）
（8）
由耦合机构等效磁路模型，推导得泄漏电感L12和耦合电感L11、L22的表达式分别为
（9）
（10）
（11）
综上所述，得耦合机构耦合系数k的表达式为
（12）
由式（12）可知，耦合系数k仅与自耦合磁阻Rm1、Rm2及互耦合磁阻R12相关，减小R12或者增大Rm1、Rm2都可以提高耦合系数。由于磁心的尺寸、形状、绕组分布以及磁通路径都会影响磁阻，因此，通过优化线圈的绕制方式，可以改变磁通和磁阻，从而提高耦合系数。
综上所述，当线圈覆盖磁心的表面积增加时，耦合部分的面积增大，这有助于减少漏磁磁路的磁阻，从而提高耦合系数。同时，增加线圈绕组的间隔距离会增加漏磁磁路的磁阻，也会提高耦合系数。
为收束磁力线，使其更加集中从而提升耦合机构的耦合系数，往往需要大量的利兹线，这不仅增加了系统的质量还使系统的成本大大提高。为此，该文对传统扁平螺线管线圈进行改进，设计了一种U型铁氧体磁心结构以收束磁力线，同时对线圈绕组分布方式进行重构，提出了一种改进型扁平螺线管线圈耦合机构，如图6所示。

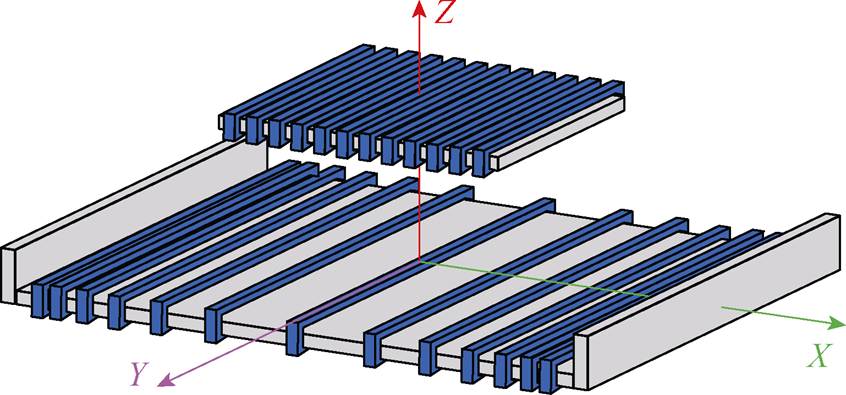

图6 改进型扁平螺线管线圈耦合机构
Fig.6 Improved coupling mechanism for flat solenoid coils
为了更好地对比不同耦合机构的抗偏移能力，定义耦合系数保持系数（Coupling Coefficient Retaining Ratio, CCRR）[17]为
（13）
式中，k0和kmis分别为耦合机构正对和偏移后的耦合系数。
根据磁心大小确定了原边绕组匝数N1=15，接收端绕组匝数N2=11，接收端相对于原边的偏移量在X方向上[-30, 30] mm，步长为5 mm，在Y方向上[-15, 15] mm，步长为3 mm。接收端绕组采用等间距，间距为0.1 mm。原边绕组则采用非均匀的排布方式，绕组间距按等差数列，从两侧向中间依次等差增加，公差为d，呈两边密集、中间稀疏的形式。
记录发射线圈间距改变下各仿真点对应的发射线圈自感L1、接收线圈自感L2以及互感M12。计算出耦合系数之后，记做一组数据，其中最大值与最小值的差值记作极差，用Ri（i=1, 2, 3,…）表示，极差越小表示在偏移范围内耦合系数变化的程度越小，即抗偏移能力越强，通过不断优化间距的大小，降低Ri，提升耦合机构的抗偏移能力。设计流程如图7所示，选取偏移范围内耦合系数变化量最小的为最佳参数，最终选取d=0.64 mm，从而确定具体耦合机构参数。

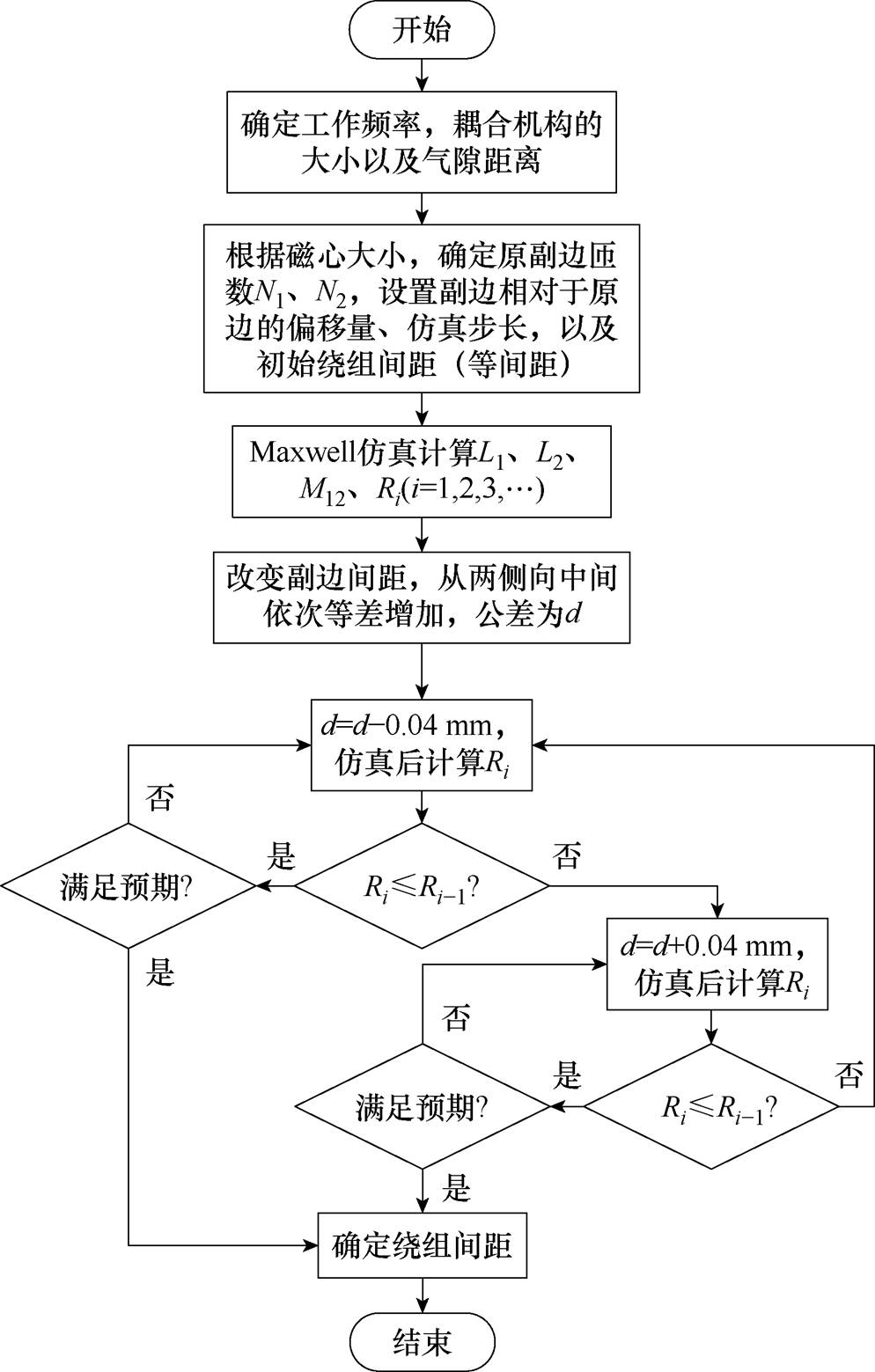

图7 设计流程
Fig.7 Design flowchart
为了进一步说明所提出耦合机构的抗偏移特性，利用有限元仿真软件Ansys Maxwell，以绕线方式和磁心形状为变量，建立了多组磁耦合机构的仿真模型。为保证对比的有效性，不同机构的铁氧体磁心材料、绕组匝数、气隙距离和利兹线规格都相同，接收端都采用相同绕组等距分布的扁平螺线管线圈。

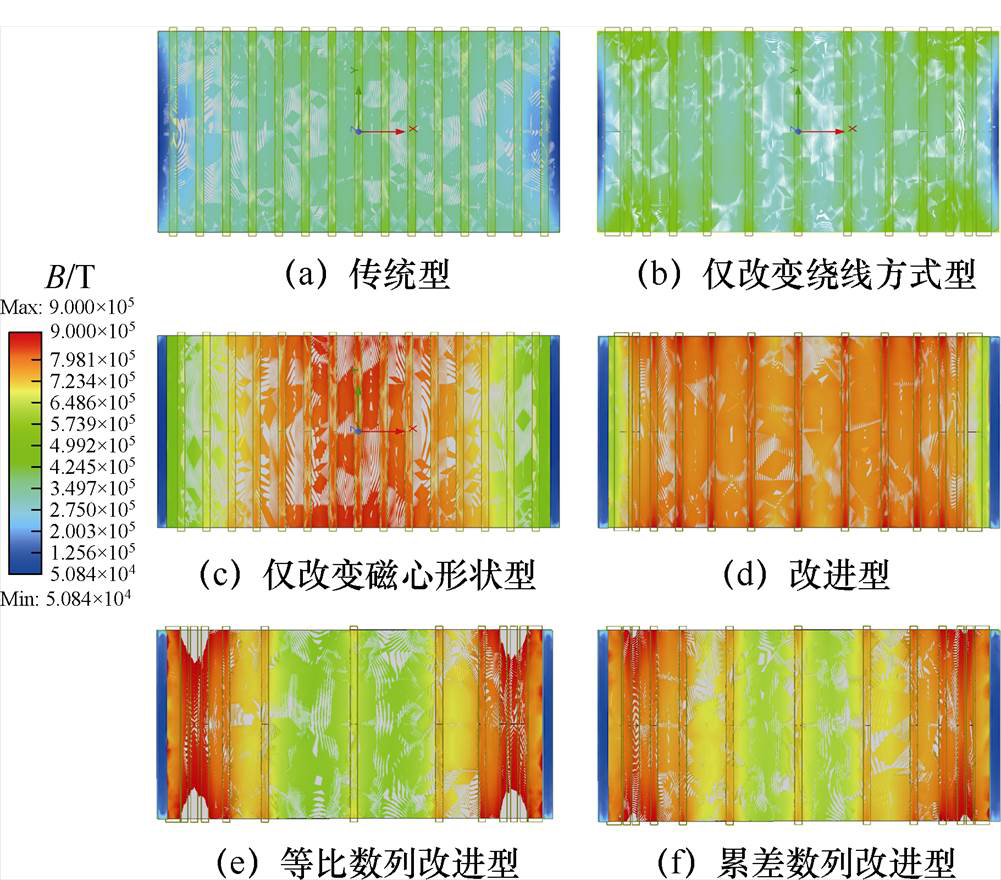

无接收端的情况下仅对发射机构施加激励进行仿真，图8给出了不同发射机构XY平面磁通密度分布情况，对比图8a和图8b，传统型的磁通密度主要集中在磁心中部，虽然其最大磁通密度略高于仅改变绕线方式型，但仅改变绕线方式型的磁通密度在整个平面上呈均匀分布；对比图8a和图8c，在改变磁心形状后，其整体磁通密度得到了很大的提升，磁心形成的U型结构起到收束磁力线的作用，但两者磁通密度在左右两侧仍然有明显衰减，这种不均匀的磁通分布是耦合机构接收端偏移时耦合系数迅速下降的主要原因；对比图8a和图8d，改进型的发射磁心在磁通密度强度和磁通密度分布的均匀程度上都得到了极大的提升，这意味着改进型耦合机构在动态偏移时，耦合系数将在较宽的范围内保持稳定，下降速度较为缓慢。
图8 不同发射机构XY平面磁通密度分布情况
Fig.8 Distribution of magnetic flux density in the XY plane for different launching mechanisms
图8e、图8f分别对应绕组间距按等比数列、累差数列排布的发射端磁通密度分布情况，两者磁心结构均发生改变。由于两侧绕组过于密集，因此两者在空间中产生的磁场呈双驼峰状，从图中可以明显看出，其磁通密度都集中在左右两侧。对比图8d，可以明显看出，绕组间距按等差数列排布的磁心，在磁通密度分布的均匀程度上要明显优于按等比数列、累差数列排布的磁心。因此，后续的仿真中不再对这两种机构进行分析。
图9给出了改进型扁平螺线管耦合机构YZ平面磁感应强度分布。耦合机构正对时如图9a所示，磁心附近的磁感应强度左右均匀分布，图9b为接收端向Y正方向偏移15 mm时的磁感应强度分布，此时接收端磁心内的磁感应强度分布为左密右疏，说明偏移过程中磁通在往Y负方向聚集，不同于平面方形、平面圆形耦合机构，这将会减缓磁阻的增大，从而耦合系数下降更加缓慢，传统扁平螺线管耦合机构也具有这样的特点，这一性质在改进后的耦合机构上得到很好的延续。

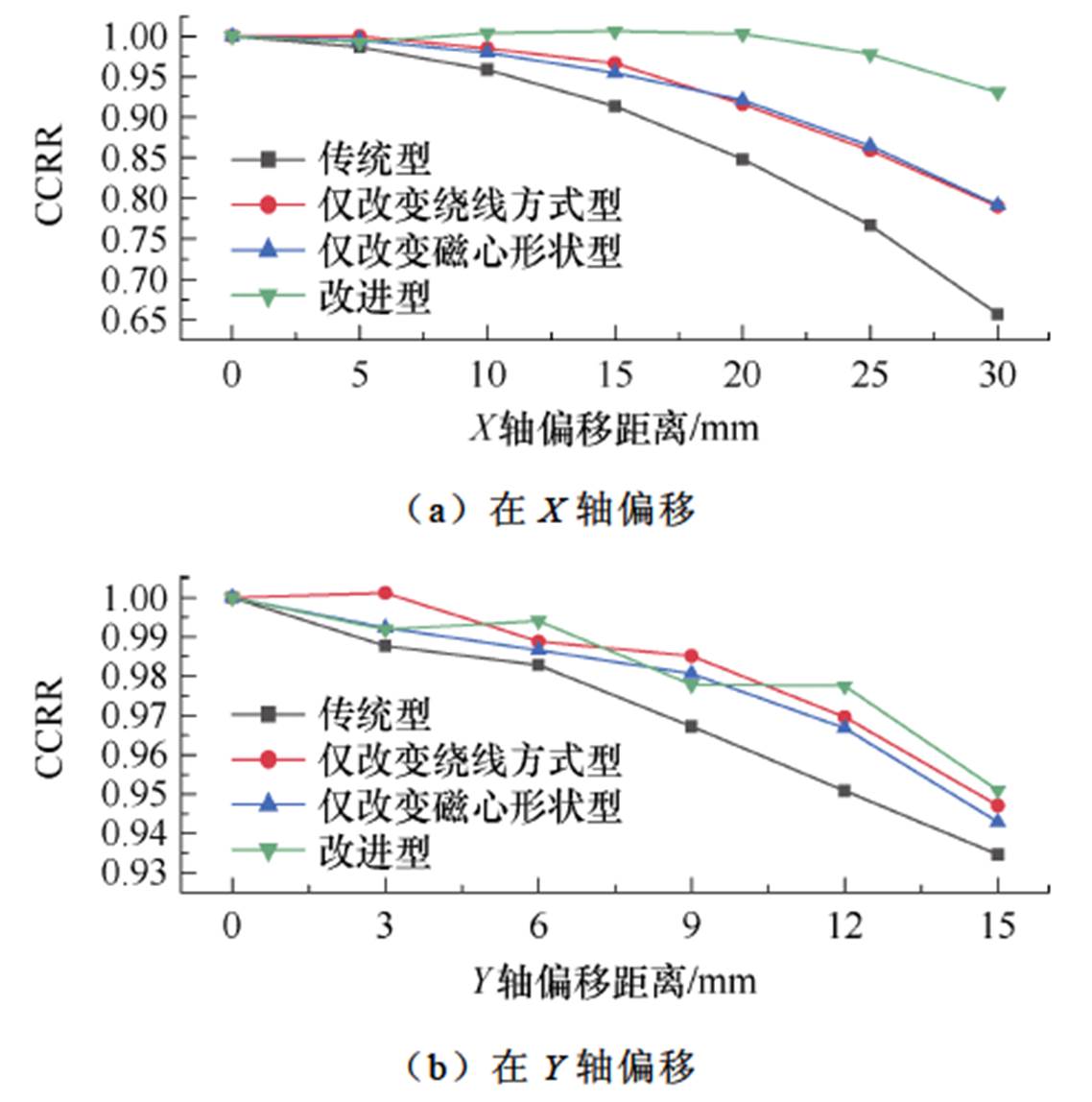

不同耦合机构CCRR变化规律如图10所示，图10a给出了四种耦合机构接收端在X轴方向发生偏移时CCRR变化规律，偏移量达到30 mm时，传统型耦合机构CCRR的下降速度最快，降至0.656；仅改变绕线方式型耦合机构CCRR降至0.789；仅改变磁心形状型耦合机构CCRR降至0.791；而改进型耦合机构CCRR仅降至0.93，下降速度缓慢，始终保持在90%之上。图10b为四种耦合机构接收端在Y轴方向发生偏移时CCRR变化，传统扁平螺线管线圈已经具有非常突出的Y方向抗偏移性能，虽然四种耦合机构在Y轴方向发生偏移时的CCRR变化差别不大，都能够保持在较高水平，但改进型耦合机构仍然表现更优。

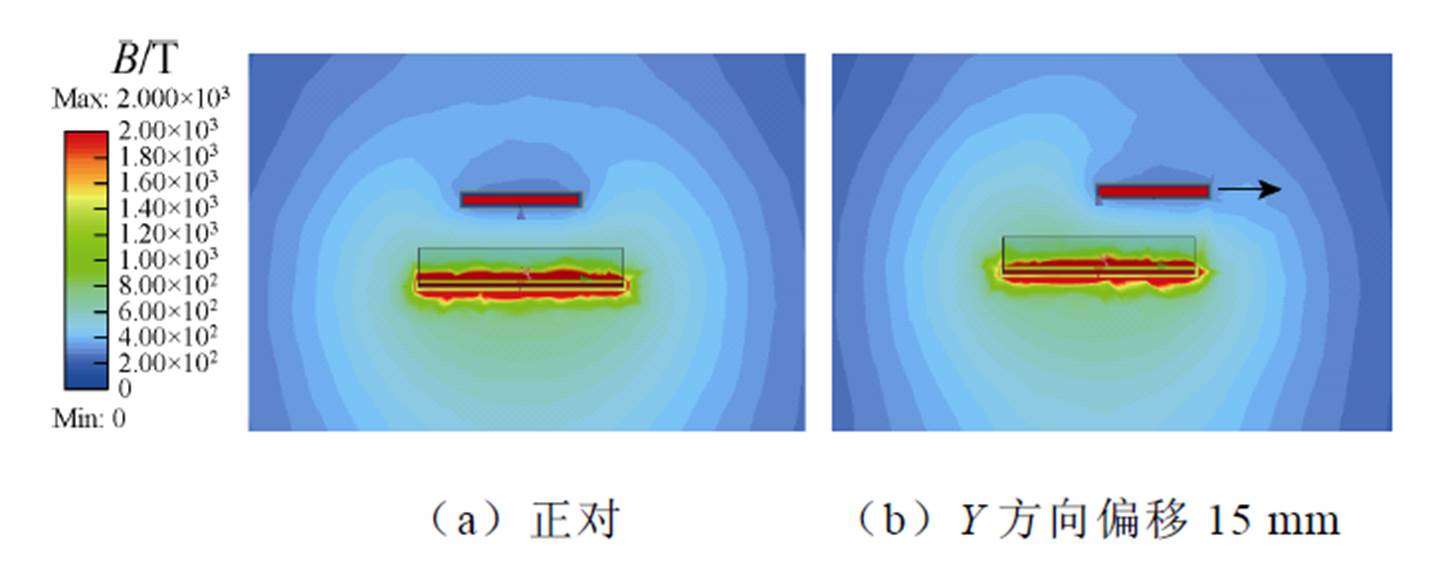

图9 改进型扁平螺线管耦合机构YZ平面磁感应强度分布
Fig.9 Improved flat solenoid coupling mechanism YZ plane magnetic induction intensity distributions
图10 不同耦合机构CCRR变化规律
Fig.10 CCRR change rule of different coupling institutions

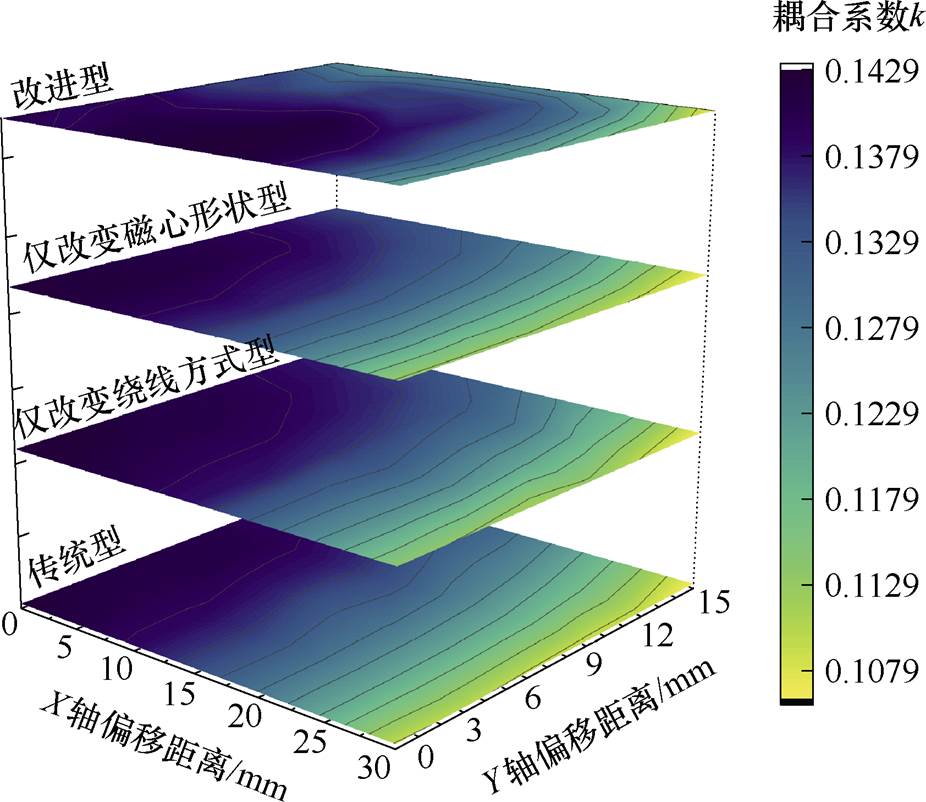

图11给出了不同耦合机构在XY平面偏移耦合系数变化规律。随着X轴偏移距离的增加，改进型耦合机构的耦合系数以0.003 cm-1的变化率衰减，小于传统型的0.016 cm-1，小于仅改变绕线方式型的0.008 cm-1，小于仅改变磁心形状型的0.01 cm-1。当耦合机构发生Y轴方向偏移时，不同耦合机构耦合系数变化率分别为传统型的0.006 cm-1，仅改变绕线方式型的0.004 cm-1，仅改变磁心形状型的0.005 cm-1，改进型的0.003 cm-1，改进型仍然占据优势。综合上述对比可知，改进型扁平螺线管耦合机构抗偏移性能最佳。
图11 不同耦合机构在XY平面偏移耦合系数变化规律
Fig.11 Different coupling institutions in the XY plane offset coupling coefficient change rule of law

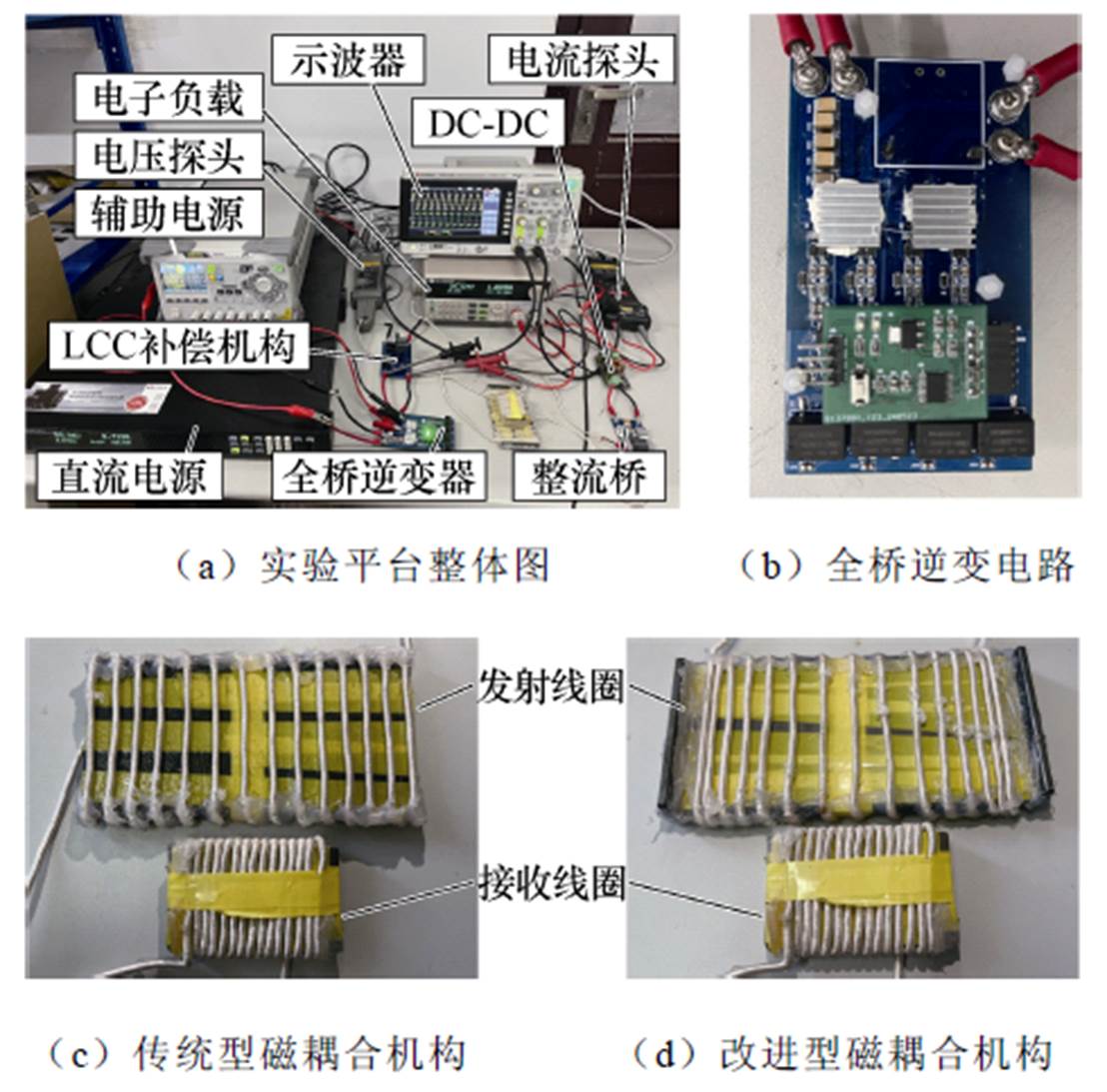

为验证WPT系统的抗偏移性能，搭建了如图12所示的实验样机测试平台，WPT系统样机参数见表1，图12a中所示调试设备主要包括直流电源、辅助电源、电压探头、电流探头、示波器和电子负载，WPT系统主要由全桥逆变电路、补偿机构、整流桥、DC-DC电路组成。此外，以扁平螺线管线圈为基础绕制了传统型和改进型两种耦合机构，其具体参数分别见表2和表3，具体设计如图12c和图12d所示，耦合机构发射端与接收端之间的气隙距离为10 mm。
图12 实验样机测试平台
Fig.12 Experimental prototype testbed

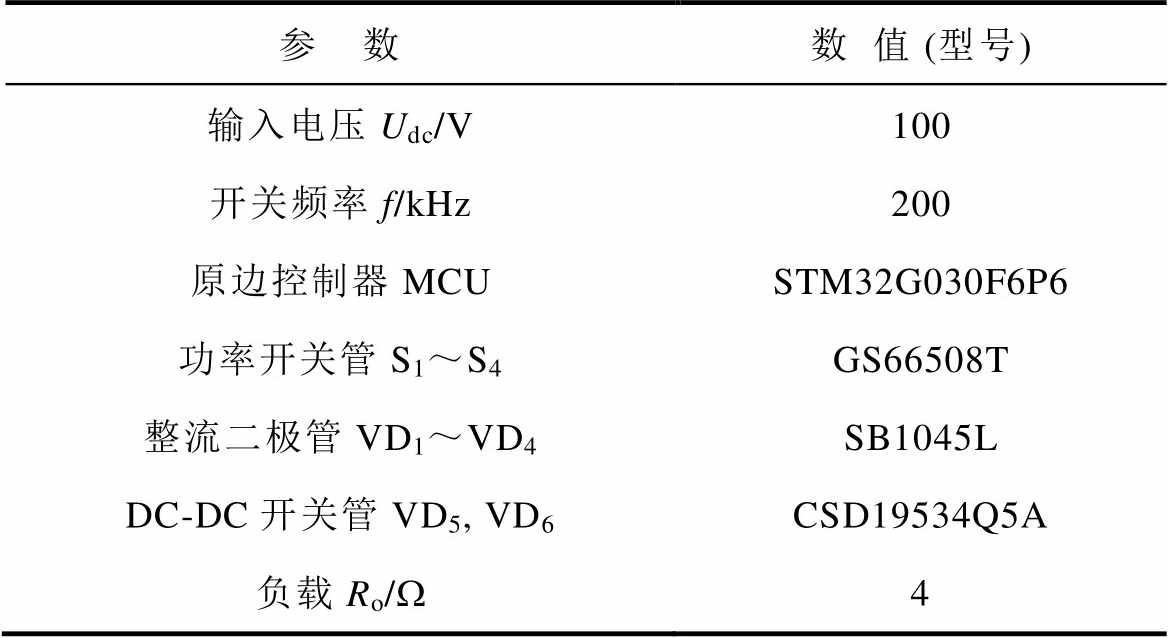

表1 系统基本参数
Tab.1 Basic system parameters
参 数数值 (型号) 输入电压Udc/V100 开关频率f/kHz200 原边控制器MCUSTM32G030F6P6 功率开关管S1～S4GS66508T 整流二极管VD1～VD4SB1045L DC-DC开关管VD5, VD6CSD19534Q5A 负载Ro/W4

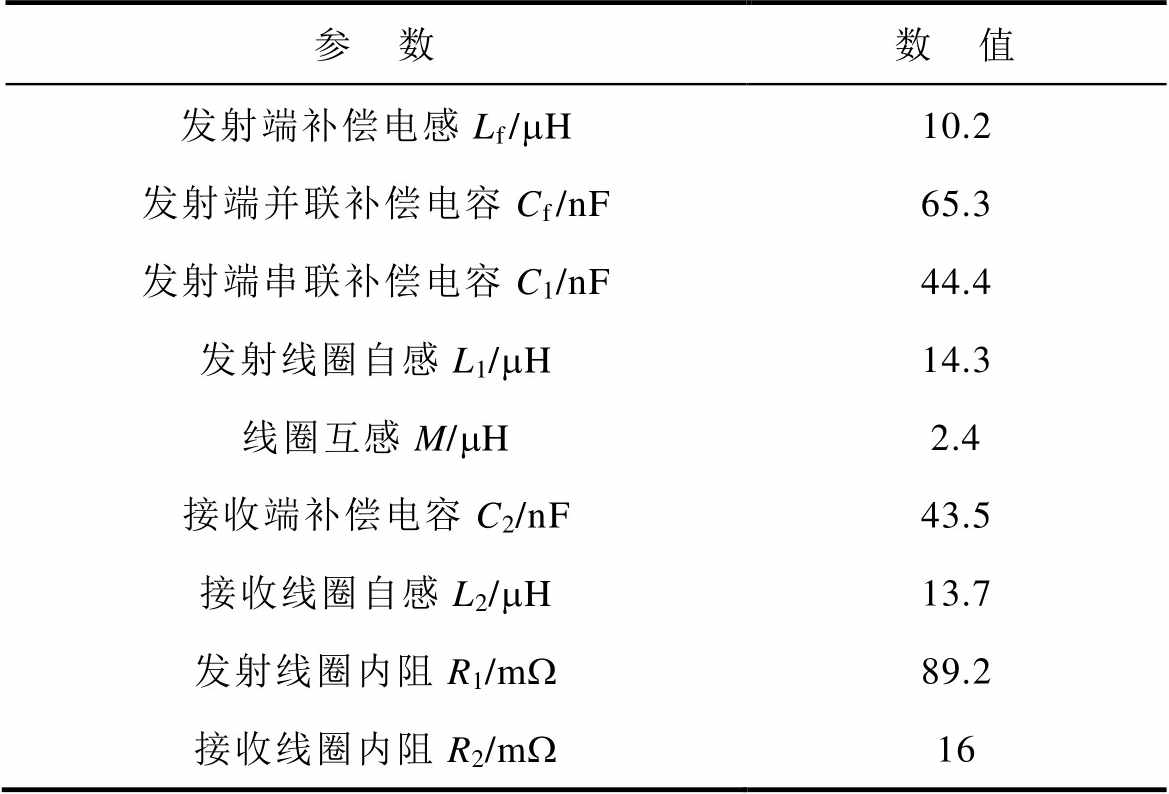

表2 传统型耦合机构参数
Tab.2 Parameters of conventional coupling mechanism
参 数数 值 发射端补偿电感Lf/mH10.2 发射端并联补偿电容Cf/nF65.3 发射端串联补偿电容C1/nF44.4 发射线圈自感L1/mH14.3 线圈互感M/mH2.4 接收端补偿电容C2/nF43.5 接收线圈自感L2/mH13.7 发射线圈内阻R1/mW89.2 接收线圈内阻R2/mW16

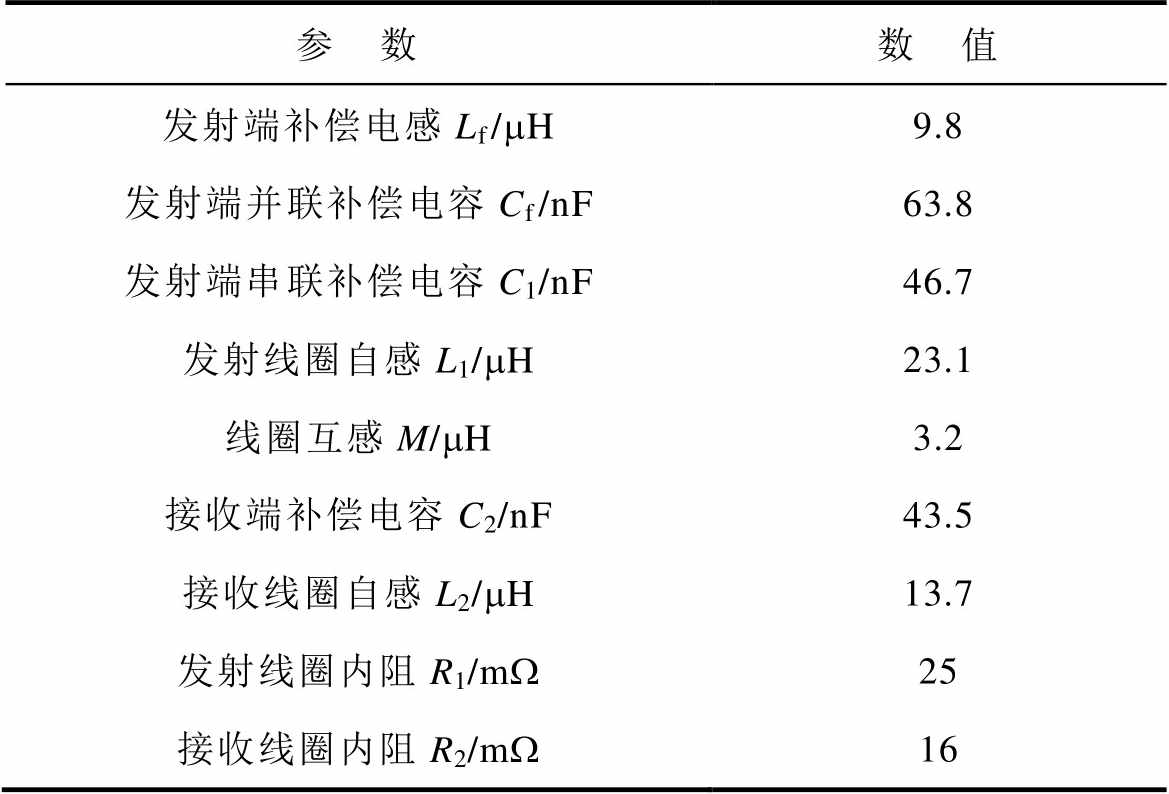

表3 改进型耦合机构参数
Tab.3 Parameters of the improved coupling mechanism
参 数数 值 发射端补偿电感Lf/mH9.8 发射端并联补偿电容Cf/nF63.8 发射端串联补偿电容C1/nF46.7 发射线圈自感L1/mH23.1 线圈互感M/mH3.2 接收端补偿电容C2/nF43.5 接收线圈自感L2/mH13.7 发射线圈内阻R1/mW25 接收线圈内阻R2/mW16

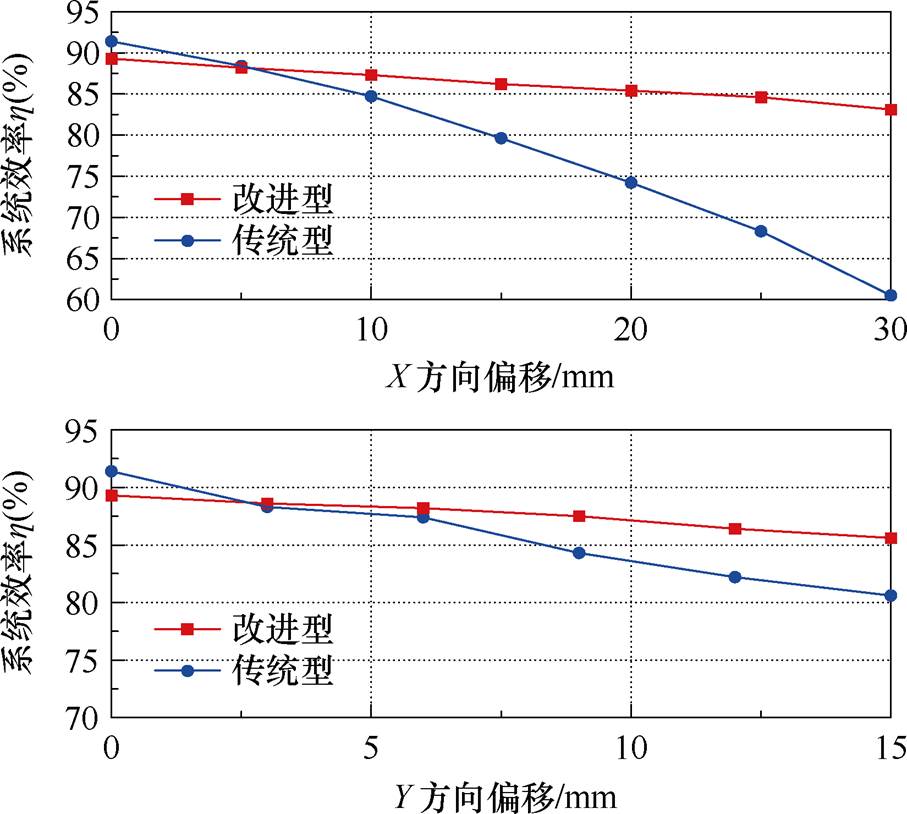

图13为采用传统型耦合机构与改进型耦合机构的系统效率曲线对比。结果显示，传统型耦合机构接收端正对准位置下的系统效率为91.4%；当沿X方向偏移30 mm时，效率降至60.5%；在沿Y方向偏移15 mm时，效率降至80.6%。效率的显著降低是传统扁平螺线管线圈耦合机构在水平位置偏移时耦合系数迅速下降所导致。
图13 系统效率曲线对比
Fig.13 Comparison of system efficiency curves
相比之下，改进型耦合机构接收端正对准位置下的系统效率为89.3%；当沿X方向偏移30 mm时，效率为83.1%；在沿Y方向偏移15 mm时，效率为85.6%；基于改进型耦合机构所搭建的系统在X、Y方向偏移时，系统效率都保持在83%以上。实验结果与两种耦合机构CCRR随偏移变化关系的仿真结果基本一致，验证了改进型耦合机构优越的抗偏移能力。

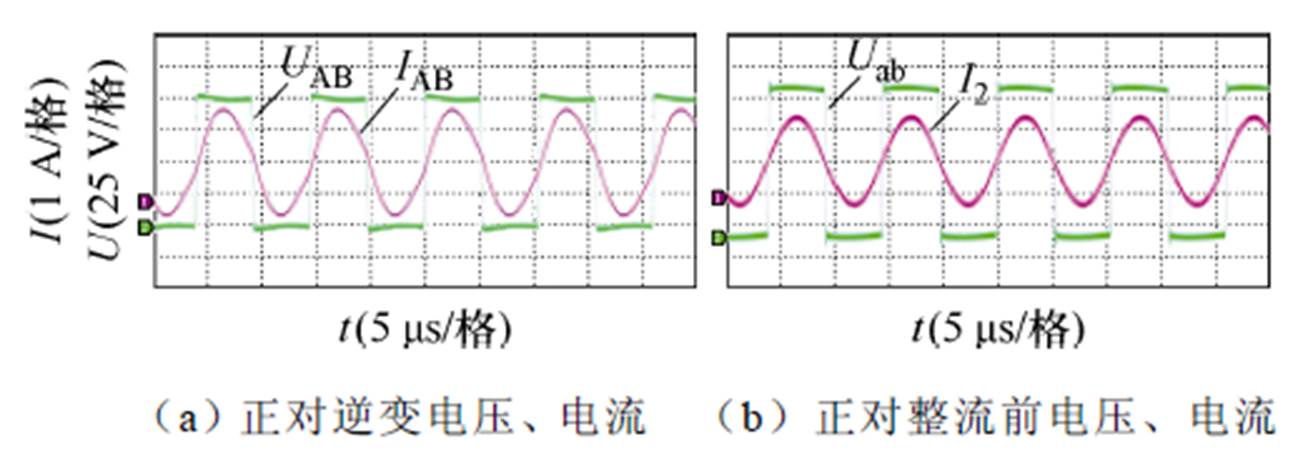

图14为改进型耦合机构WPT系统实验样机波形，包括了接收端分别在正对准、X方向偏移、Y方向偏移以及X、Y方向同时偏移下系统的主要工作波形，包括逆变器的输出电压UAB和逆变器输出电流IAB与接收端整流前输入电压Uab和整流前输入电流I2。不同位置下直流侧输入电压始终保持100 V，负载Ro=4 W。实验结果表明，不同偏移条件下，逆变器输出电压和电流皆存在较小的相位差，系统阻抗偏感性，开关器件能够始终处于ZVS状态，实现软开关，系统实现高效的能量传输。图14g和图14h给出了系统在X、Y方向同时发生偏移时整流前电压、电流，对比图14b正对时波形，偏移后电压、电流变化率不超过5%，可近似认为系统恒定输出，验证了系统在XY平面的抗偏移性能。

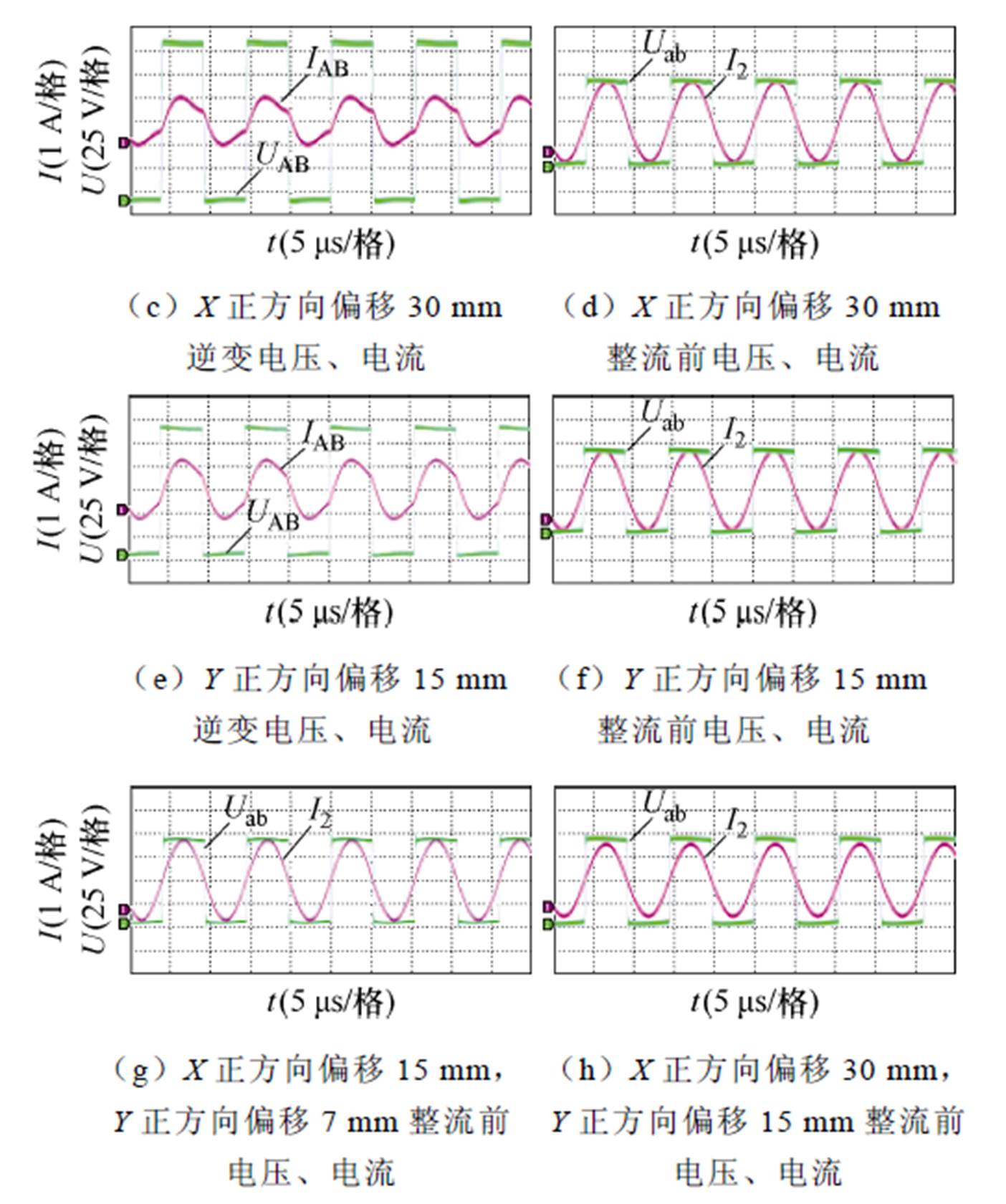

图14 改进型耦合机构WPT系统实验样机波形
Fig.14 Improved coupling mechanism WPT system experimental prototype waveforms

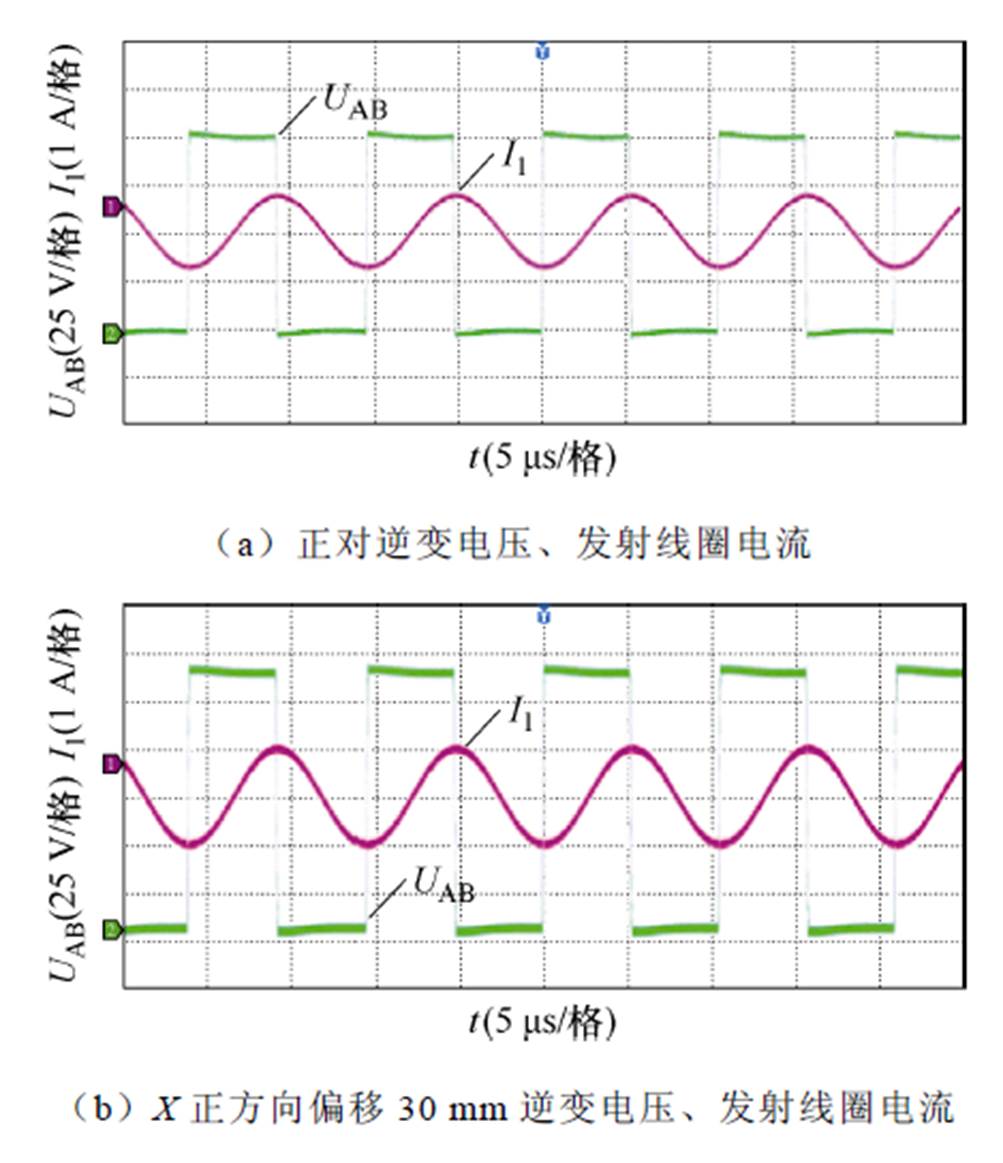

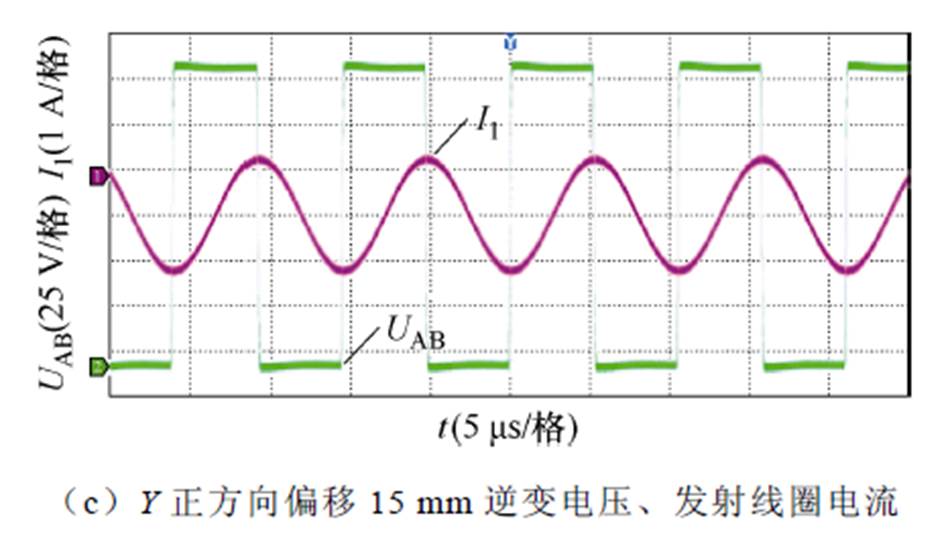

图15为改进型耦合机构WPT系统接收端分别在正对准、在X正方向偏移30 mm和Y正方向偏移15 mm三种不同位置下系统的逆变器电压与发射线圈激励电流波形，实验结果表明，在三种不同位置下发射线圈激励电流I1始终与逆变器输出电压UAB保持90°的相位差，且三种不同位置下发射线圈激励电流I1幅值近似相等，与式（3）理论推导一致，体现了LCC/S补偿拓扑的传输特性。
图15 改进型耦合机构WPT系统逆变器电压与发射线圈电流波形
Fig.15 Improved coupling mechanism WPT system inverter voltage and transmitter coil current waveforms
虽然所提出改进型耦合机构具有非常良好的抗偏移性能，但为保证输出电压的恒定，本文在负载侧前端加入了能够实现22～55 V宽范围输入、20 V恒压输出的DC-DC变换器，其最大效率为96%。图16a、图16b分别为DC-DC变换器在启动与突增过程中输入电压UL、输出电流Iout和输出电压Uout波形，图16a中，UL从0 V阶跃至25 V，图16b中，UL从25 V突增至50 V。两个过程中变换器输出电压、电流都能够实现很好的跟踪，且具有很快的响应速度，体现了DC-DC变换器良好的静、动态性能。
图16 DC-DC变换器输入电压，输出电压、电流波形
Fig.16 DC-DC converter input voltage, output voltage and current waveforms
所搭建WPT系统在额定工况下连续工作20 min，系统热成像如图17所示。系统最大损耗源自整流桥，其在贴装了散热片的情况下仍然达到42.6℃。耦合机构次之，如图17b～图17e所示，无论正对或发生X、Y方向偏移，磁心温度相对稳定，主要集中在发射磁心中心位置，最大温度为56.2℃，这是磁滞损耗和涡流损耗所导致的温升。接收磁心温度远低于发射端，不超过30℃。当系统处于长时间工作状态下，原边需要选择合理的散热方式，接收磁心由于体积小、热损低，不需要额外的散热装置，更适合植入到手机、无人机等可移动便携式设备，同时凭借该耦合机构优异的抗偏移性能，使其应用前景更加广阔。补偿机构、逆变器、DC-DC变换器的损耗相对较少，还存在包括线路损耗以及电路建模偏差等引起的其他损耗。具体的系统输出损耗分布如图18所示，后续的研究将继续改进，实现效率优化。
图17 系统热成像
Fig.17 System thermal imaging

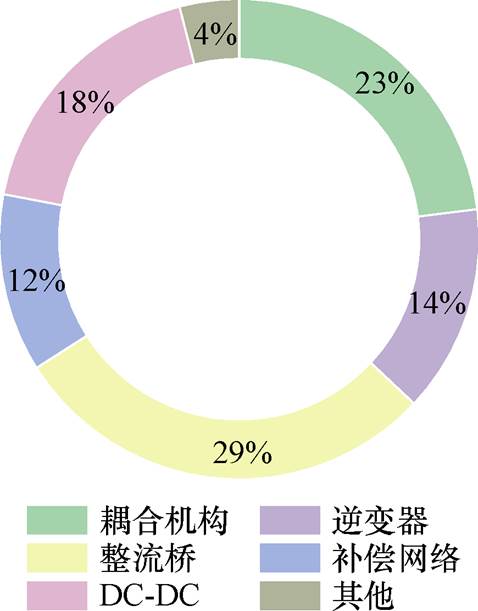

图18 系统输出损耗分布
Fig.18 System output loss distribution
本文提出了一种改进型扁平螺线管线圈耦合机构，继承了传统扁平螺线管的优异纵向抗偏移性能，有效提升了系统的横向抗偏移能力。通过建立磁路模型，分析了线圈磁场分布，并对比了改进前后耦合机构在不同偏移位置下的耦合系数变化规律，同时给出了耦合机构的优化方法。实验结果表明，搭建的LCC/S补偿型样机在X、Y方向±50%偏移范围内，系统输出电压波动率保持在5%以内，传输效率达到89%，验证了所提出系统的有效性与可行性。
